@司徒
如您所说，驱动IC正是GC9306，我参考的初始化序列如下，我记得只修改了旋转方向，您可以先参考下，修改后的我明天发出来
//------------- display control setting -----------------------//
LCD_WR_REG(0xfe);
LCD_WR_REG(0xef);
LCD_WR_REG(0x36);
// LCD_WR_DATA(0x48); // Y=0 X=1 V=0 L=0 0x48
LCD_WR_DATA(0x98); // Y=1 X=0 V=0 L=1 0x98
LCD_WR_REG(0x3a);
LCD_WR_DATA(0x05);
LCD_WR_REG(0x35);
LCD_WR_DATA(0x00);
LCD_WR_REG(0x44);
LCD_WR_DATA(0x00);
LCD_WR_DATA(0x60);
//------end display control setting----//
//------Power Control Registers Initial----//
LCD_WR_REG(0xa4);
LCD_WR_DATA(0x44);
LCD_WR_DATA(0x44);
LCD_WR_REG(0xa5);
LCD_WR_DATA(0x42);
LCD_WR_DATA(0x42);
LCD_WR_REG(0xaa);
LCD_WR_DATA(0x88);
LCD_WR_DATA(0x88);
LCD_WR_REG(0xe8);
LCD_WR_DATA(0x11);
LCD_WR_DATA(0x71);
LCD_WR_REG(0xe3);
LCD_WR_DATA(0x01);
LCD_WR_DATA(0x10);
LCD_WR_REG(0xff);
LCD_WR_DATA(0x61);
LCD_WR_REG(0xAC);
LCD_WR_DATA(0x00);
LCD_WR_REG(0xAe);
LCD_WR_DATA(0x2b);
LCD_WR_REG(0xAd);
LCD_WR_DATA(0x33);
LCD_WR_REG(0xAf);
LCD_WR_DATA(0x55);
LCD_WR_REG(0xa6);
LCD_WR_DATA(0x2a);
LCD_WR_DATA(0x2a);
LCD_WR_REG(0xa7);
LCD_WR_DATA(0x2b);
LCD_WR_DATA(0x2b);
LCD_WR_REG(0xa8);
LCD_WR_DATA(0x18);
LCD_WR_DATA(0x18);
LCD_WR_REG(0xa9);
LCD_WR_DATA(0x2a);
LCD_WR_DATA(0x2a);
//-----display window 240X320---------//
LCD_WR_REG(0x2a);
LCD_WR_DATA(0x00);
LCD_WR_DATA(0x00);
LCD_WR_DATA(0x00);
LCD_WR_DATA(0xef);
LCD_WR_REG(0x2b); // 0x002B = 239
LCD_WR_DATA(0x00);
LCD_WR_DATA(0x00);
LCD_WR_DATA(0x01);
LCD_WR_DATA(0x3f); // 0x013F = 319
// LCD_WR_REG(0x2c);
//--------end display window --------------//
//------------gamma setting------------------//
LCD_WR_REG(0xf0);
LCD_WR_DATA(0x02);
LCD_WR_DATA(0x01);
LCD_WR_DATA(0x00);
LCD_WR_DATA(0x00);
LCD_WR_DATA(0x02);
LCD_WR_DATA(0x09);
LCD_WR_REG(0xf1);
LCD_WR_DATA(0x01);
LCD_WR_DATA(0x02);
LCD_WR_DATA(0x00);
LCD_WR_DATA(0x11);
LCD_WR_DATA(0x1c);
LCD_WR_DATA(0x15);
LCD_WR_REG(0xf2);
LCD_WR_DATA(0x0a);
LCD_WR_DATA(0x07);
LCD_WR_DATA(0x29);
LCD_WR_DATA(0x04);
LCD_WR_DATA(0x04);
LCD_WR_DATA(0x38);//v43n 39
LCD_WR_REG(0xf3);
LCD_WR_DATA(0x15);
LCD_WR_DATA(0x0d);
LCD_WR_DATA(0x55);
LCD_WR_DATA(0x04);
LCD_WR_DATA(0x03);
LCD_WR_DATA(0x65);//v43p 66
LCD_WR_REG(0xf4);
LCD_WR_DATA(0x0f);//v50n
LCD_WR_DATA(0x1d);//v57n
LCD_WR_DATA(0x1e);//v59n
LCD_WR_DATA(0x0a);//v61n 0b
LCD_WR_DATA(0x0d);//v62n 0d
LCD_WR_DATA(0x0f);
LCD_WR_REG(0xf5);
LCD_WR_DATA(0x05);//v50p
LCD_WR_DATA(0x12);//v57p
LCD_WR_DATA(0x11);//v59p
LCD_WR_DATA(0x34);//v61p 35
LCD_WR_DATA(0x34);//v62p 34
LCD_WR_DATA(0x0f);
//-------end gamma setting----//
LCD_WR_REG(0x11); // SleepOut
HAL_Delay(120);
LCD_WR_REG(0x29); // Display ON
LCD_WR_REG(0x2c); #14 Re: 司徒开源 » 研究FC3000掌機的開源可行性 » 2022-05-29 15:47:34
#15 Re: 司徒开源 » 研究FC3000掌機的開源可行性 » 2022-05-28 14:31:17
#16 Re: 全志 SOC » 分享一个V3x板子 » 2022-03-31 10:35:27
#17 Re: 全志 SOC » 又捡到个东西，来鉴定一下 » 2022-03-28 14:22:04

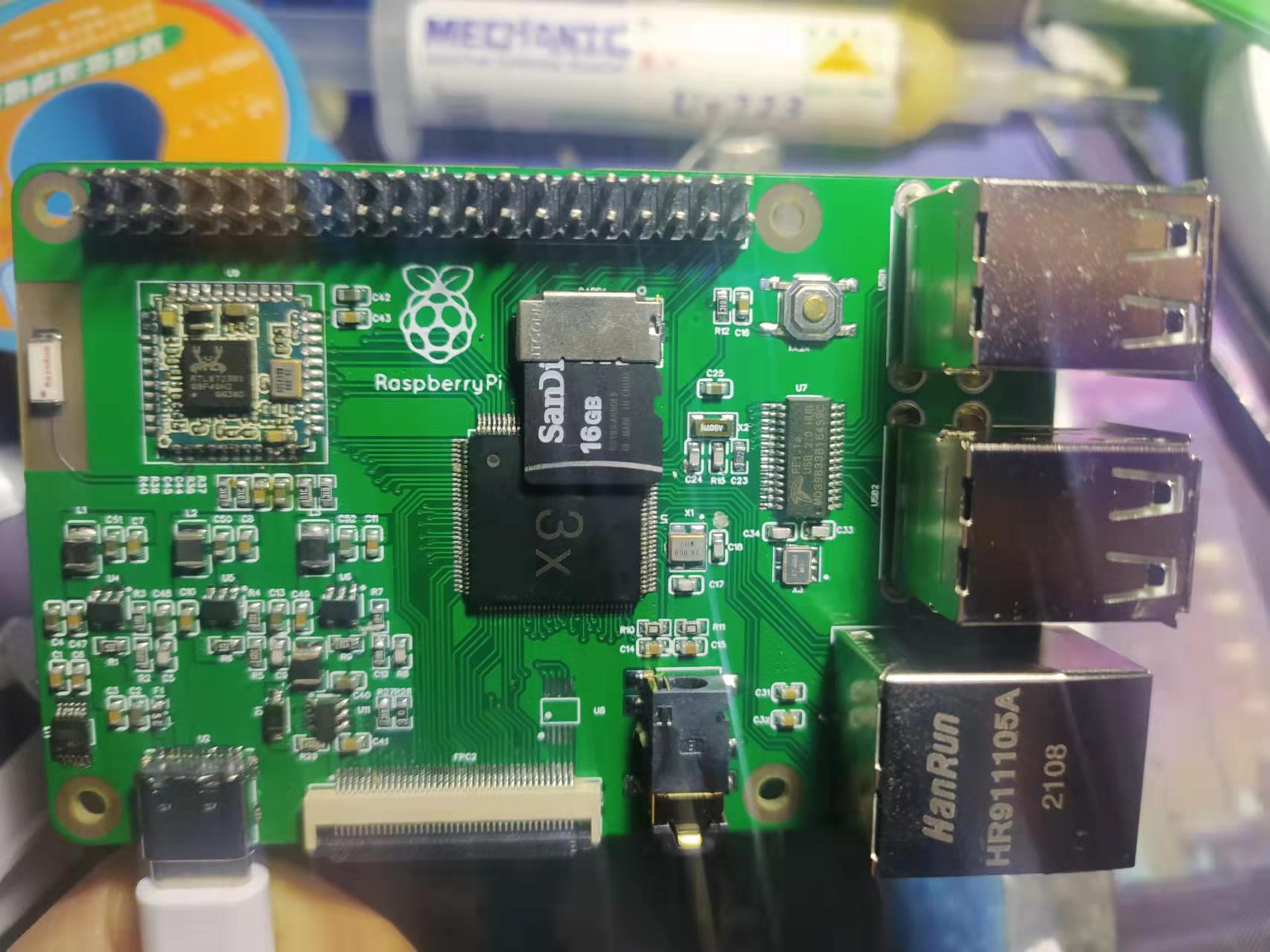

#18 Re: 全志 SOC » 分享一个V3x板子 » 2022-03-27 01:34:57

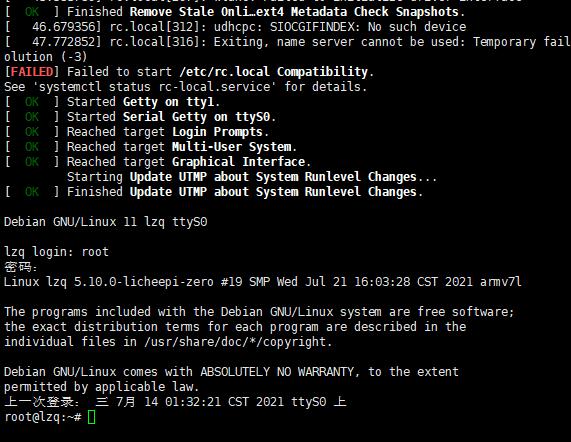

#19 Re: 全志 SOC » 分享一个V3x板子 » 2022-03-26 11:13:01
#22 Re: 全志 SOC » 分享一个V3x板子 » 2022-03-26 08:43:01
#23 Re: 全志 SOC » 分享一个V3x板子 » 2022-03-18 22:20:44
#24 Re: 全志 SOC » 分享一个V3x板子 » 2022-03-17 15:53:21
大佬们,可以不可以帮我看下我画（抄）的原理图有啥错误吗？

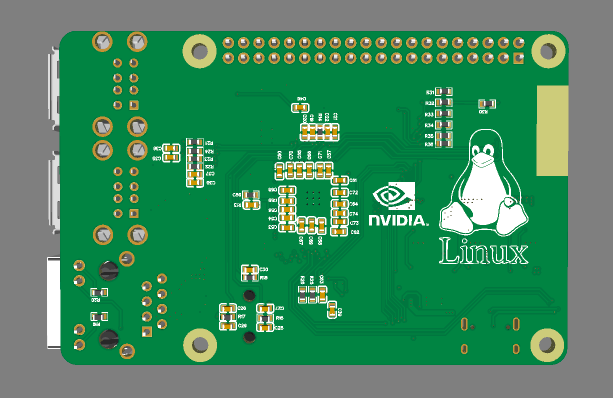

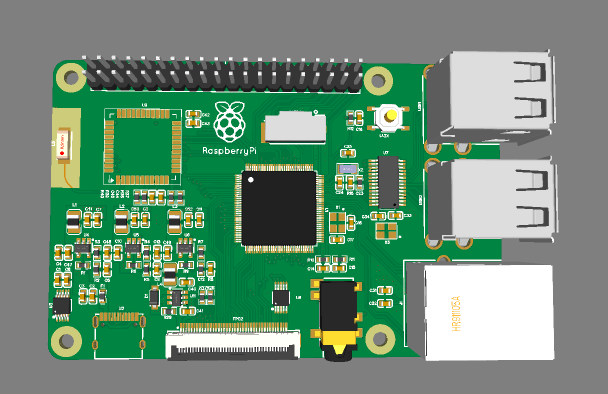

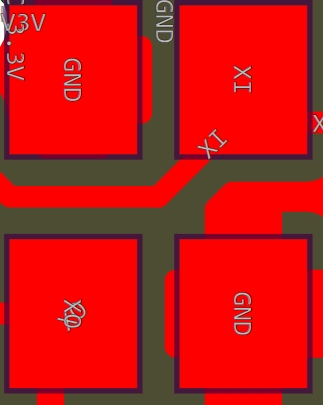

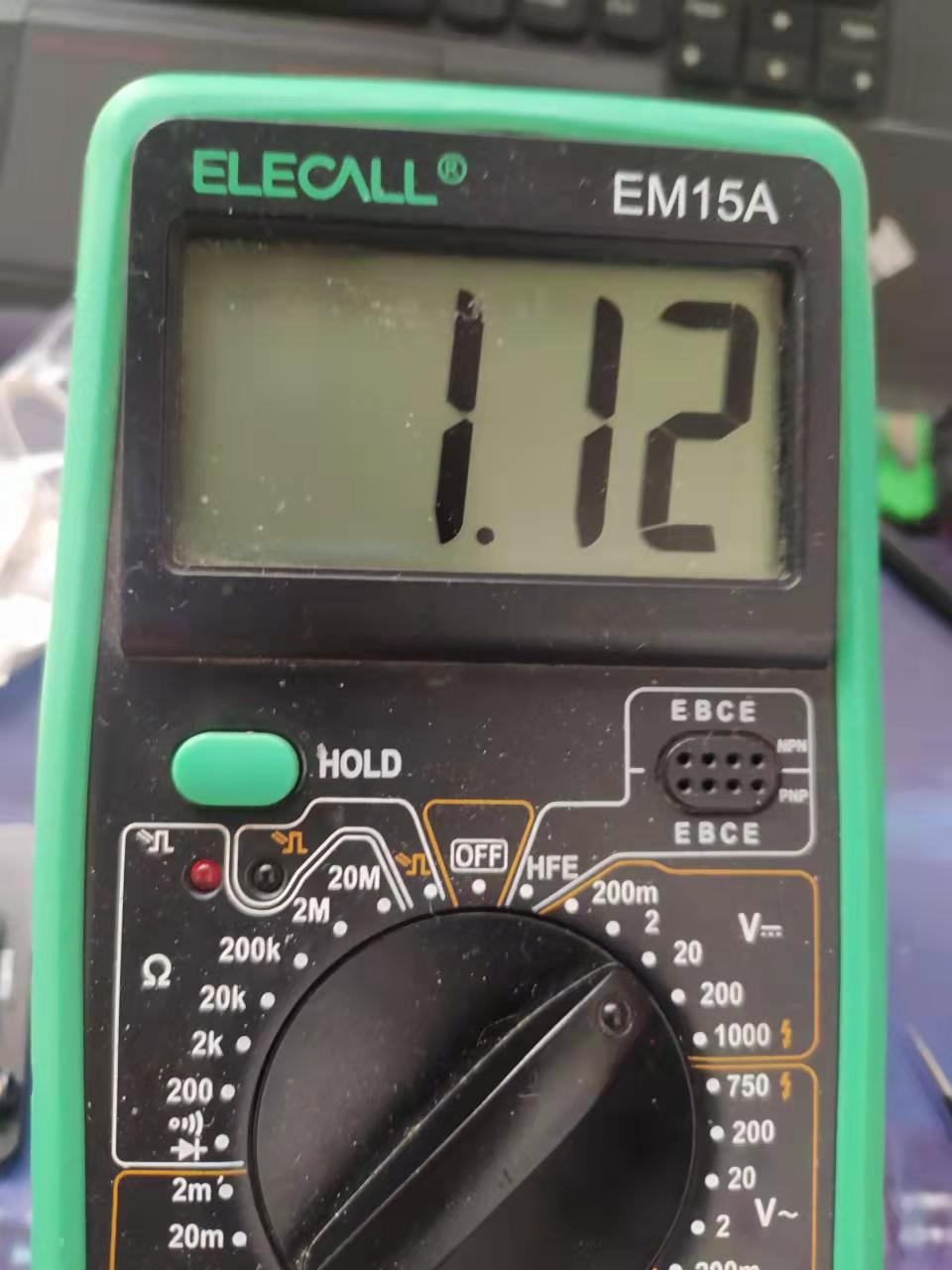

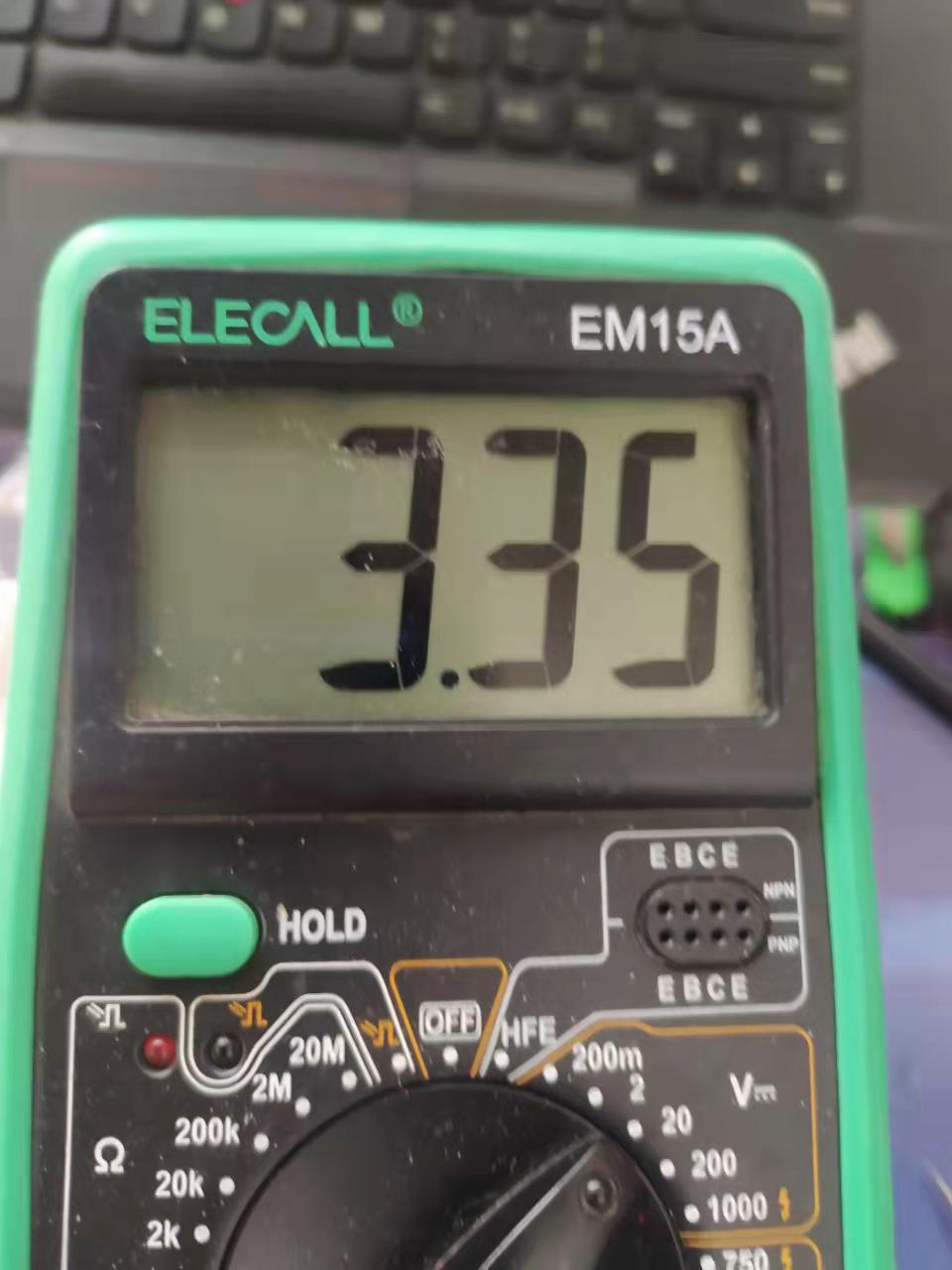

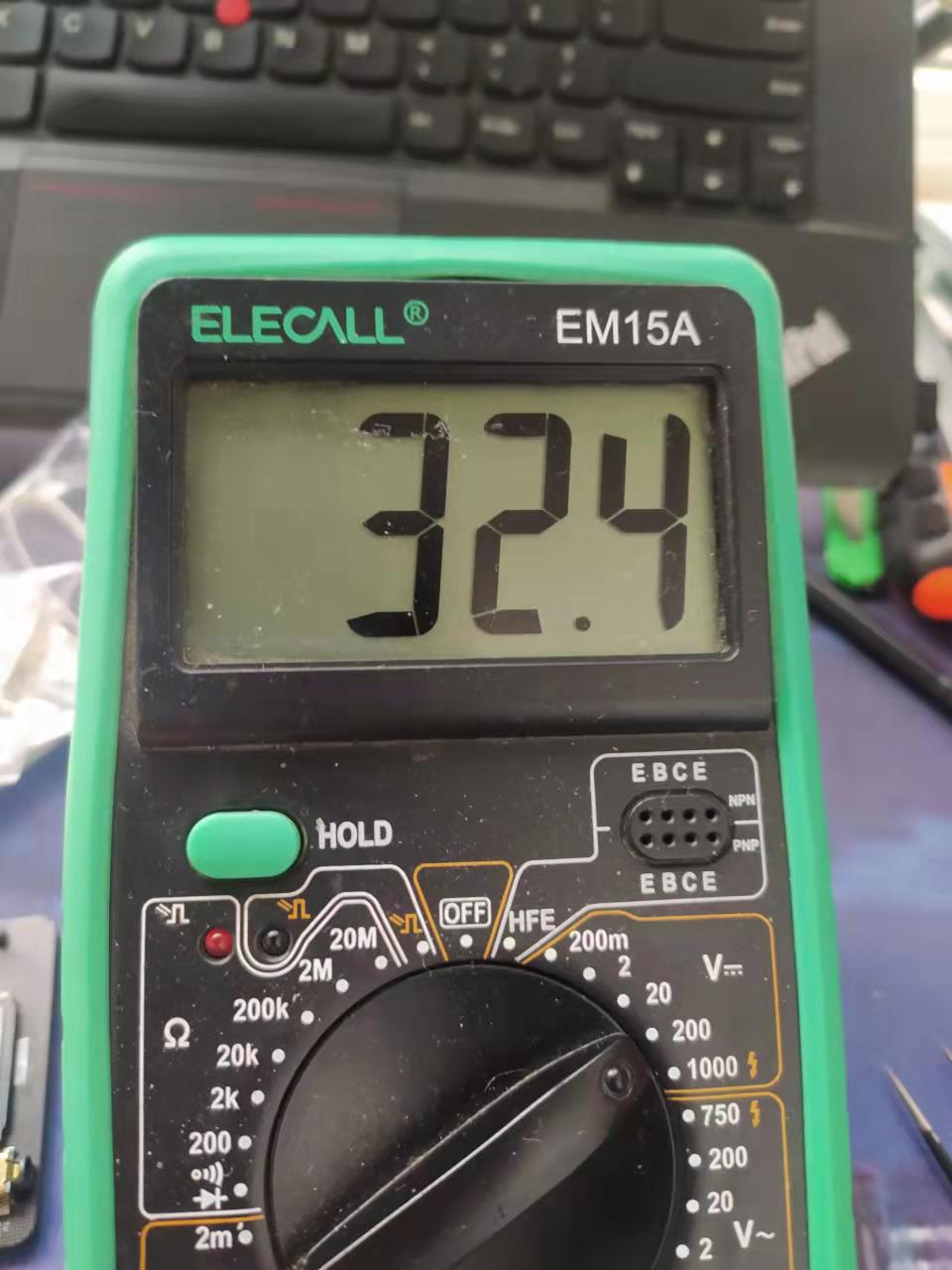

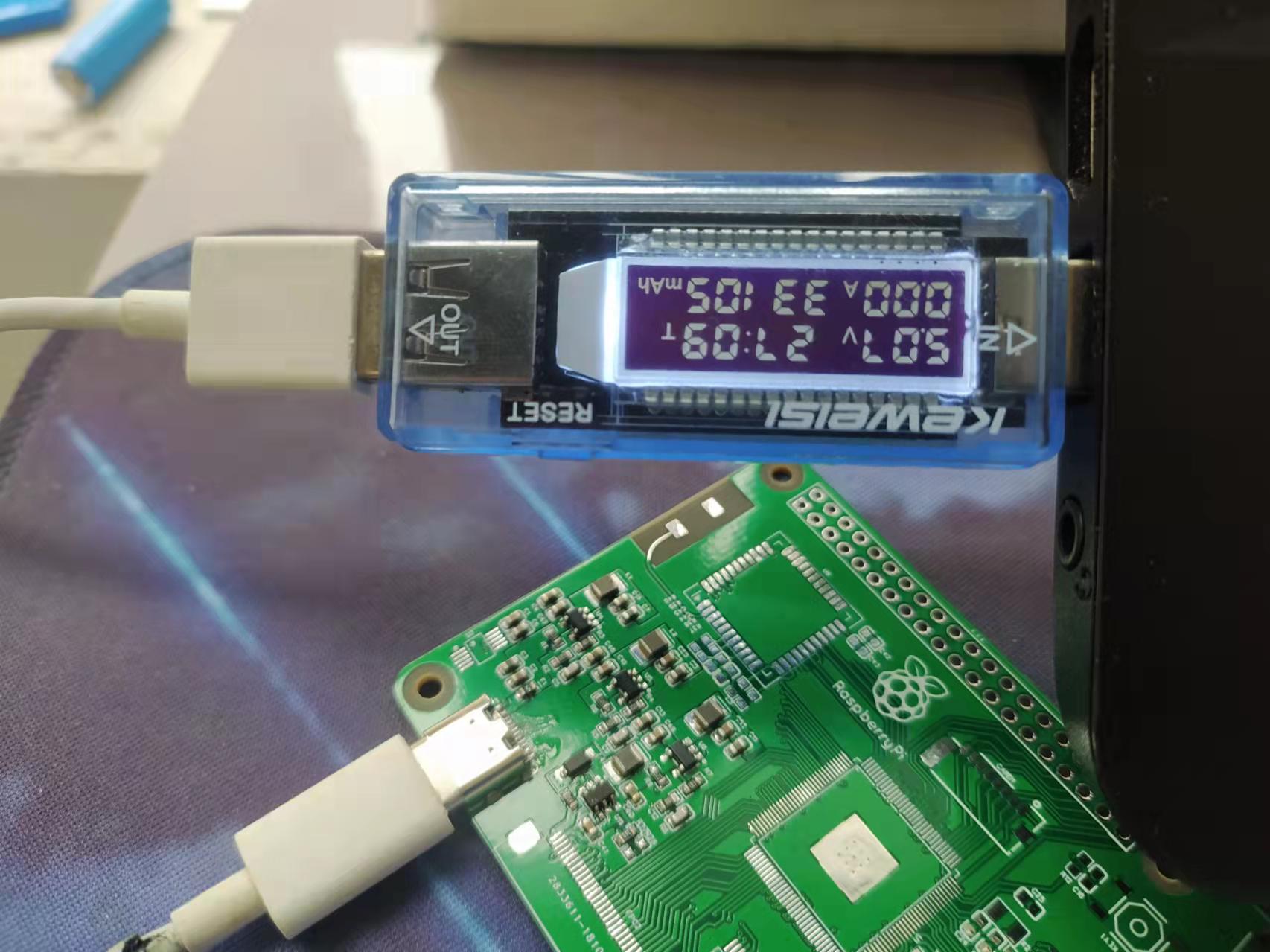

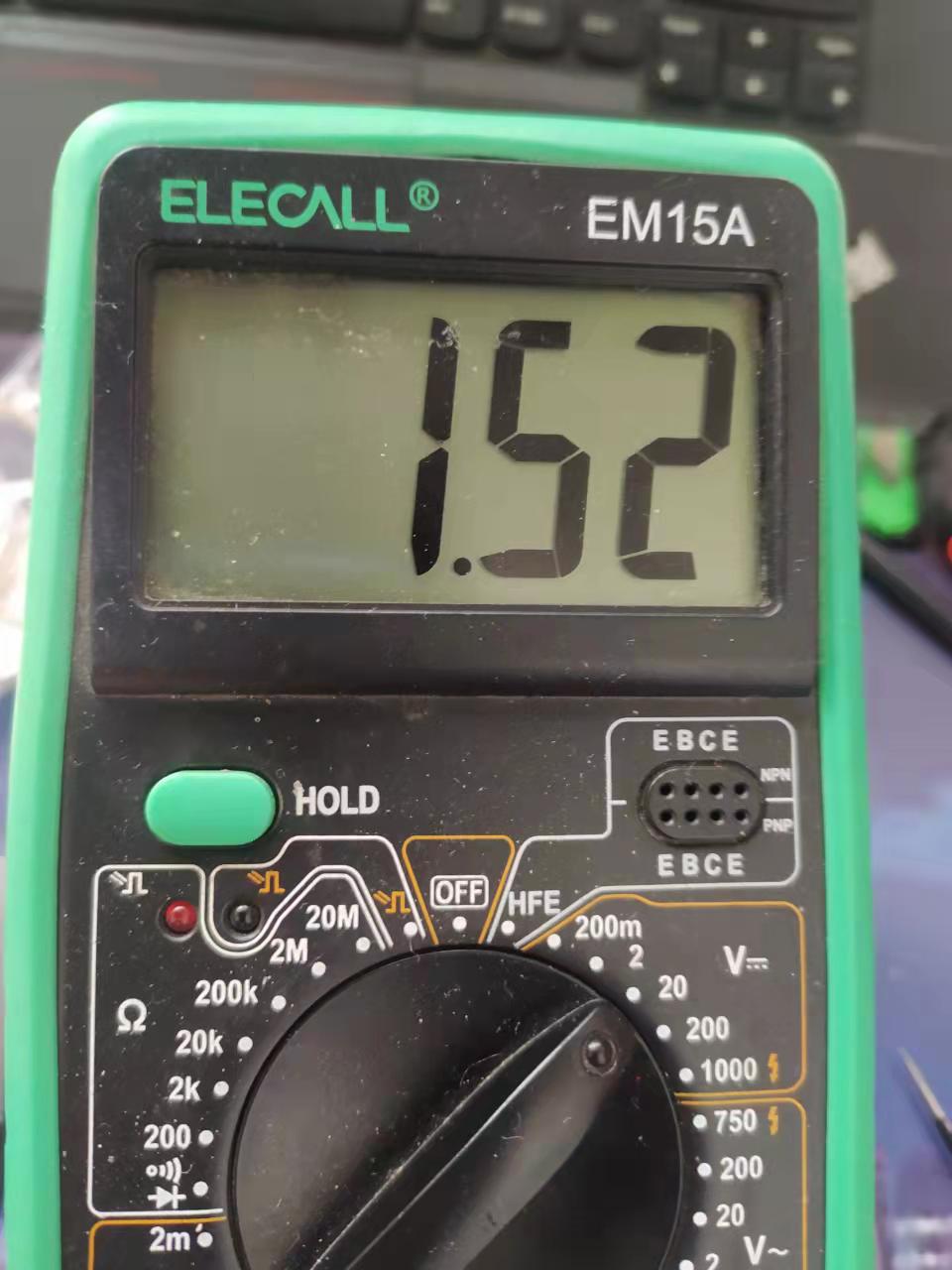

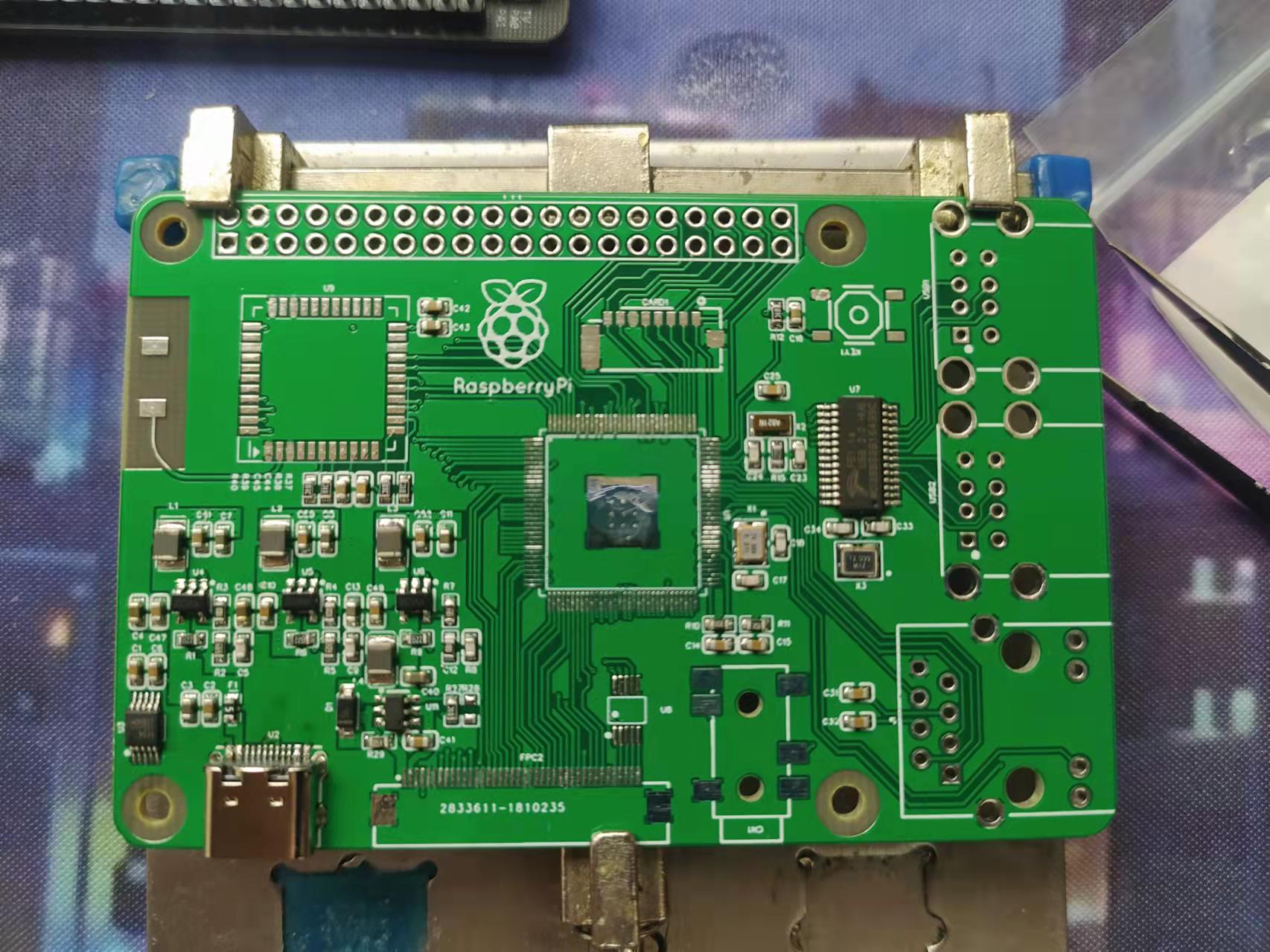

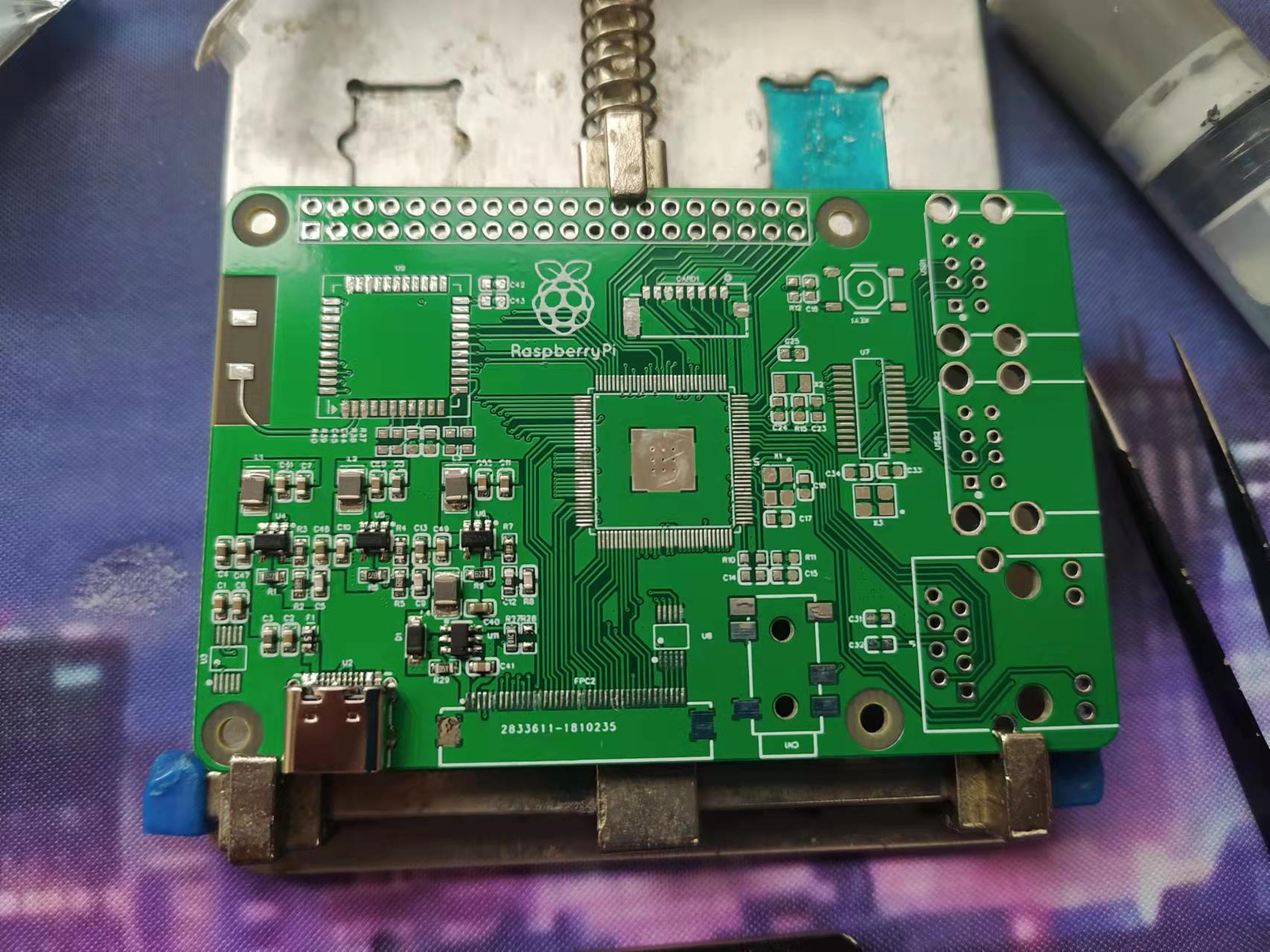

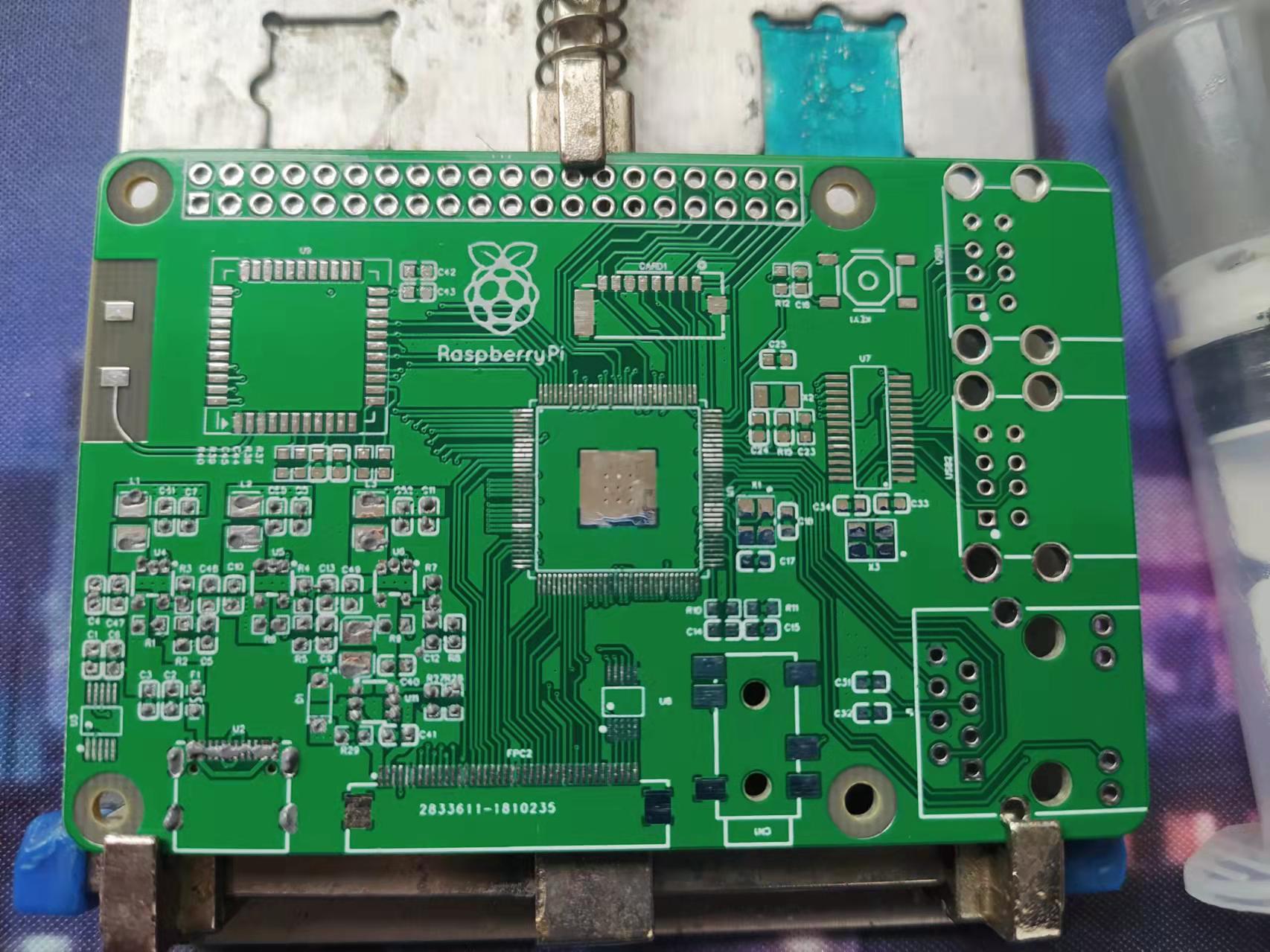

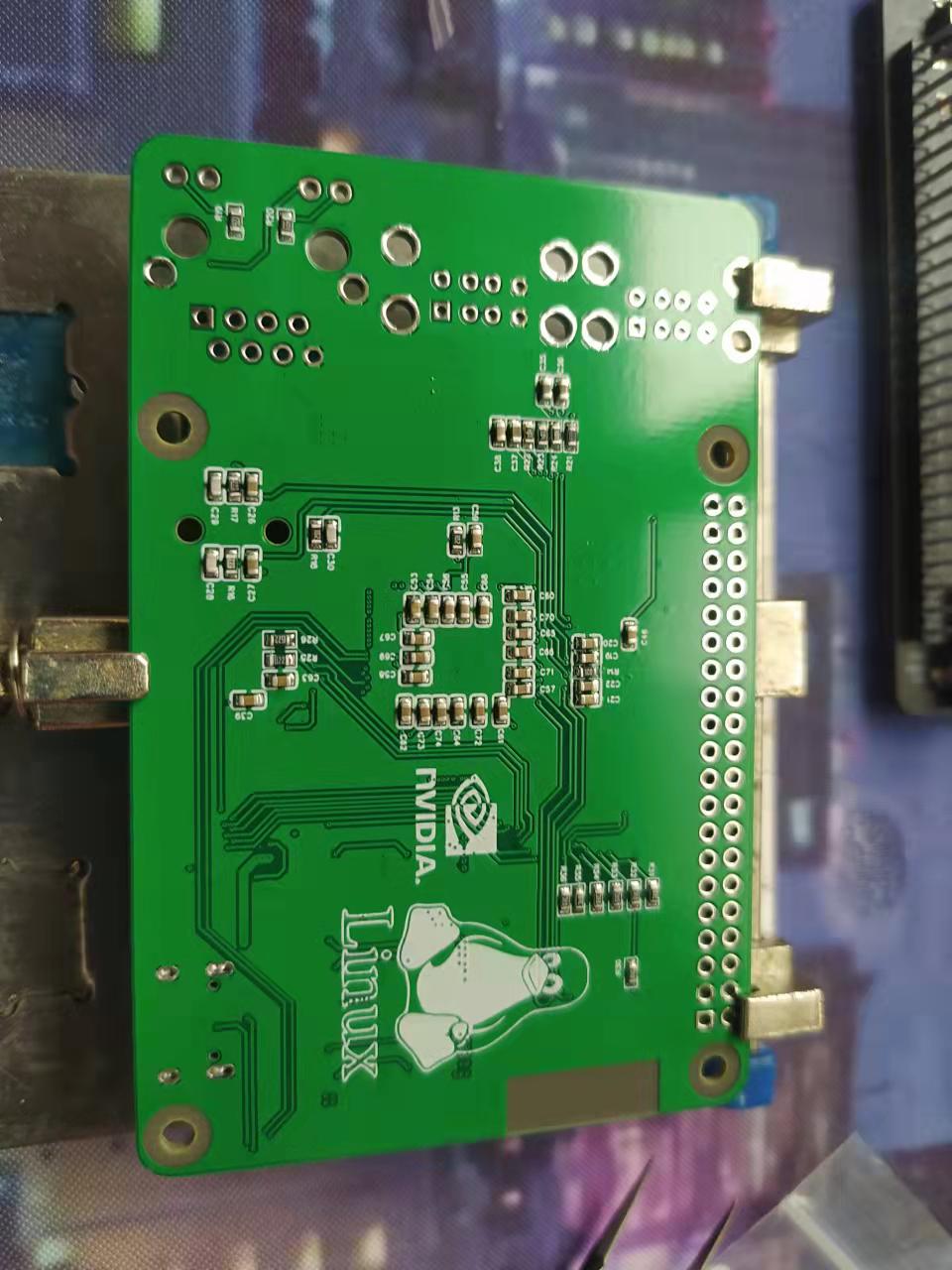

昨天焊上芯片串口啥输出也没有，晶振有1.7v，搞到两点，心态爆炸了
Schematic_Allwinner_V3x.pdf
#26 Re: 全志 SOC » 分享一个V3x板子 » 2022-03-13 16:05:35
#27 全志 SOC » 分享一个V3x板子 » 2022-03-13 15:58:19
#28 Re: 司徒开源 » 研究FC3000掌機的開源可行性 » 2022-03-05 19:31:38
#29 Re: 司徒开源 » 研究FC3000掌機的開源可行性 » 2022-01-08 22:36:26
#30 Re: 司徒开源 » 研究FC3000掌機的開源可行性 » 2022-01-08 21:37:59
#31 Re: 司徒开源 » 研究FC3000掌機的開源可行性 » 2022-01-08 19:17:44
#32 Re: 全志 SOC » F1C100S设计的游戏机 » 2021-12-30 12:52:50
#33 Re: 全志 SOC » 【全开源/D1s】芒果派麻雀 MangoPi-MQ1 基于D1s 的 RISC-V Linux小板 【最新消息：淘宝开卖了，链接在一楼】 » 2021-12-02 14:54:06
#34 Re: 全志 SOC » v3s使用st7789显示反色 » 2021-11-20 23:54:23
#37 Re: 全志 SOC » 千万不要用Windows解压linux源代码，大坑 » 2021-11-03 13:05:45
#38 Re: 全志 SOC » 我是不是买到假f1c100s啦！ » 2021-10-26 19:01:48
#39 Re: 全志 SOC » 我是不是买到假f1c100s啦！ » 2021-10-26 16:34:21
#40 Re: 全志 SOC » 小白自制Linux开发板(F1C200s)整理系列，持续更新中 » 2021-10-24 12:18:37
#41 Re: 全志 SOC » 小白自制Linux开发板(F1C200s)整理系列，持续更新中 » 2021-10-21 14:37:31
#42 Re: 司徒开源 » 研究FC3000掌機的開源可行性 » 2021-10-15 21:18:45
#43 Re: 人工智能，深度学习，神经网络 » 论坛有那么些人问了几年的问题…… » 2021-10-15 17:48:28
#45 Re: 全志 SOC » 玩玩50元淘来的全志H6机顶盒 » 2021-09-15 15:33:42
#46 Re: 全志 SOC » f1C200S替换f1c100s需要改动吗？ » 2021-09-09 17:10:15
#48 Re: 司徒开源 » 研究FC3000掌機的開源可行性 » 2021-07-24 11:23:45
#53 Re: 全志 SOC » 全志f1c200s通过spi使用st7789 1.54寸，240*240像素LCD,初始化完成后只是白屏无法显示串口信息，求助！ » 2021-05-14 15:20:01
542396750@qq.com 说：
酷酷酷 说：542396750@qq.com 说：注释tcon0，fb0就没了
https://blog.csdn.net/qq_46604211/article/details/116449891?spm=1001.2014.3001.5501
可以参考下我这个，最后有写打印console信息目前可以显示画面，就是色彩不对，STM32单片机显示又是正常的
具体什么样子，发个图，伽马校正弄了吗
#56 Re: 全志 SOC » F1C100S玩游戏系列-FC红白机Nes模拟器(二)-移植正点原子的nes模拟器(ye781205的汇编核心),带声音,ARM转GNU汇编 » 2021-01-31 09:24:32
#57 Re: 全志 SOC » 200百左右DIY一个安卓板 » 2020-12-27 17:49:49
#58 Re: 全志 SOC » 200百左右DIY一个安卓板 » 2020-12-27 14:44:55
#59 Re: 全志 SOC » 200百左右DIY一个安卓板 » 2020-12-24 23:51:10
#61 全志 SOC » FC1200S移植fbtft使用st7789v 1.14寸SPI屏幕 » 2020-11-23 23:23:47
- geekchun
- 回复： 9

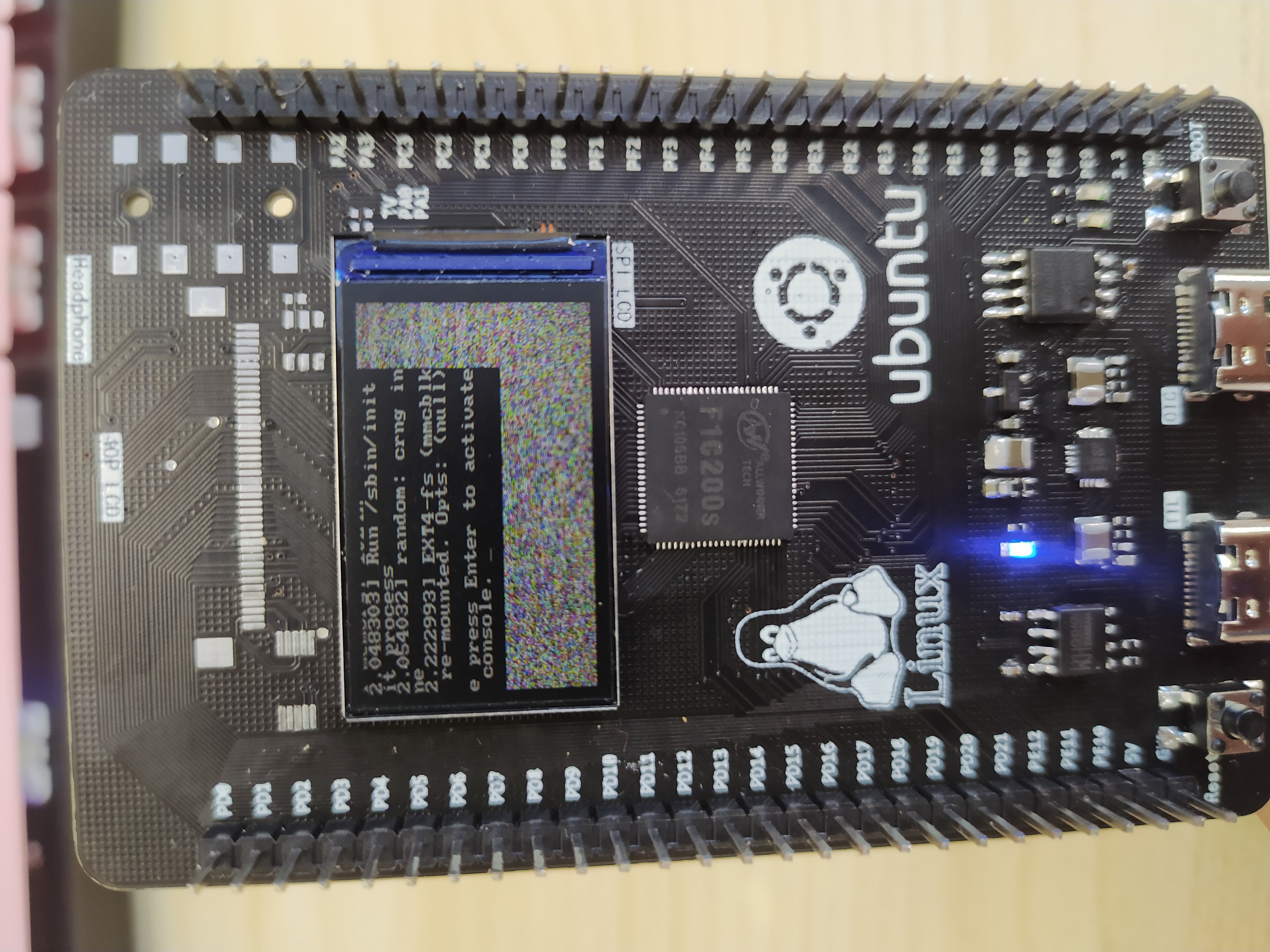

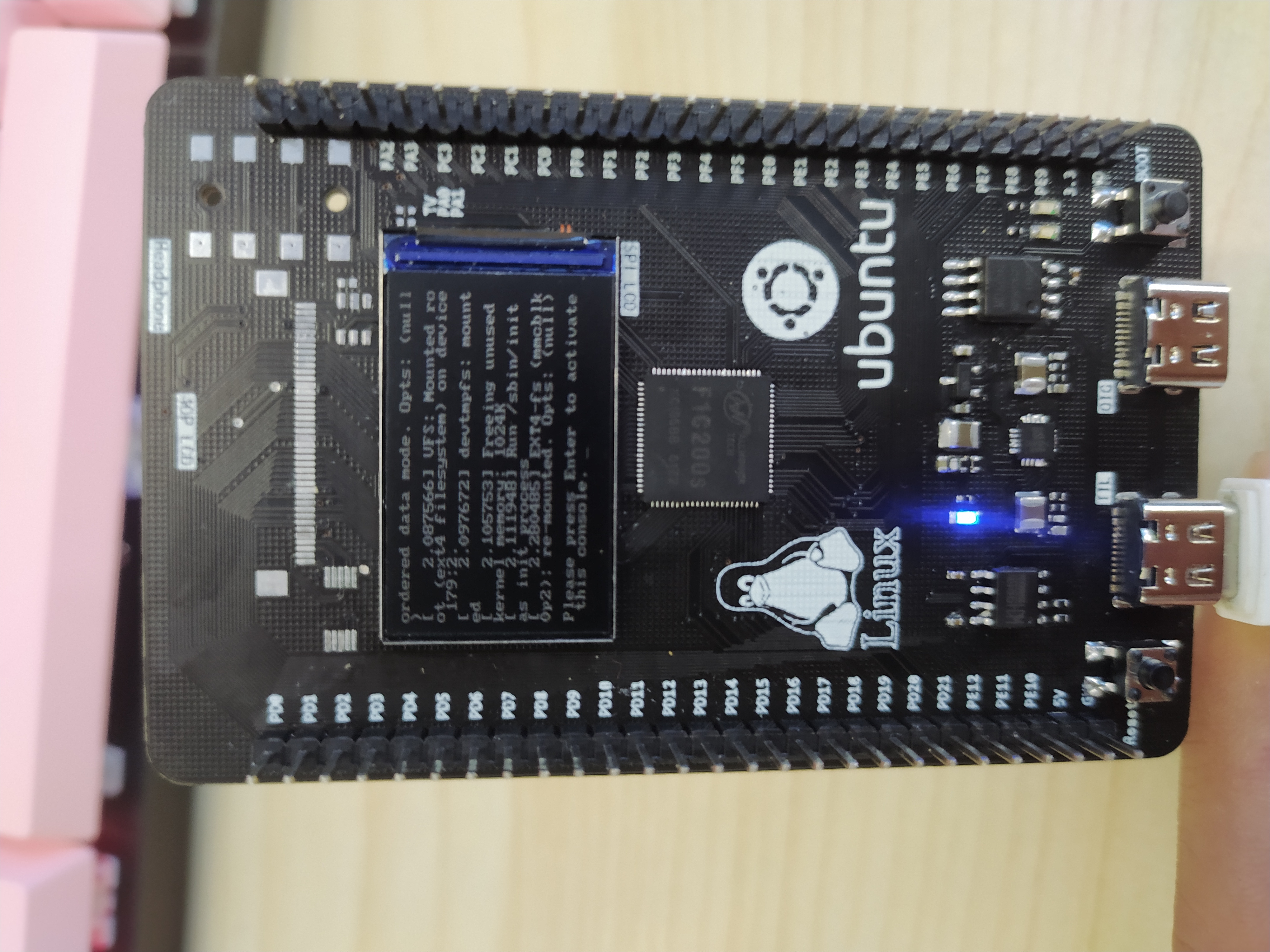

画了个F1C200S板子，板载了个1.14的IPS屏幕，想用来显示终端。参考这位大神的博客，用licheepi的linux-4.15分支，发现fbtft代码部分有差异，后来在kernel.org上下载了新的版本5.9.1，参照博客修改设备树和驱动后发现屏幕已经点亮了，但是显示不全。查看fb_st7789v.c发现分辨率是320 * 240，我的这块是135 * 240,修改分辨率发现还是显示不全，并且部分花屏。于是下载了STM32的示例代码，发现135*240屏幕较320 *240屏幕在设置反翻转的同时设置了偏移量，在设置窗口的时候加上了这个偏移量，检查fbtft-core.c中的fbtft_set_addr_win函数发现并没有设置偏移量，于是手动修改添加，重新编译kernel后，发现已经显示正常= =
贴出修改后的代码(没有考虑可移植性，只是简单实现正常显示)
static void fbtft_set_addr_win(struct fbtft_par *par, int xs, int ys, int xe,
int ye)
{
switch(par->info->var.rotate)
{
case 0: xs+=53;xe+=53;ys+=40;ye+=40;
break;
case 90: xs+=40;xe+=40;ys+=53;ye+=53;
break;
case 180: xs+=53;xe+=53;ys+=40;ye+=40;
break;
case 270: xs+=40;xe+=40;ys+=53;ye+=53;
break;
default :
break;
}
write_reg(par, MIPI_DCS_SET_COLUMN_ADDRESS,
(xs >> 8) & 0xFF, xs & 0xFF, (xe >> 8) & 0xFF, xe & 0xFF);
write_reg(par, MIPI_DCS_SET_PAGE_ADDRESS,
(ys >> 8) & 0xFF, ys & 0xFF, (ye >> 8) & 0xFF, ye & 0xFF);
write_reg(par, MIPI_DCS_WRITE_MEMORY_START);
}页次： 1
