楼主 #1 2017-12-04 14:07:59 分享评论
- 晕哥
- 管理员
- 注册时间： 2017-09-06
- 已发帖子： 9,348
- 积分： 9202

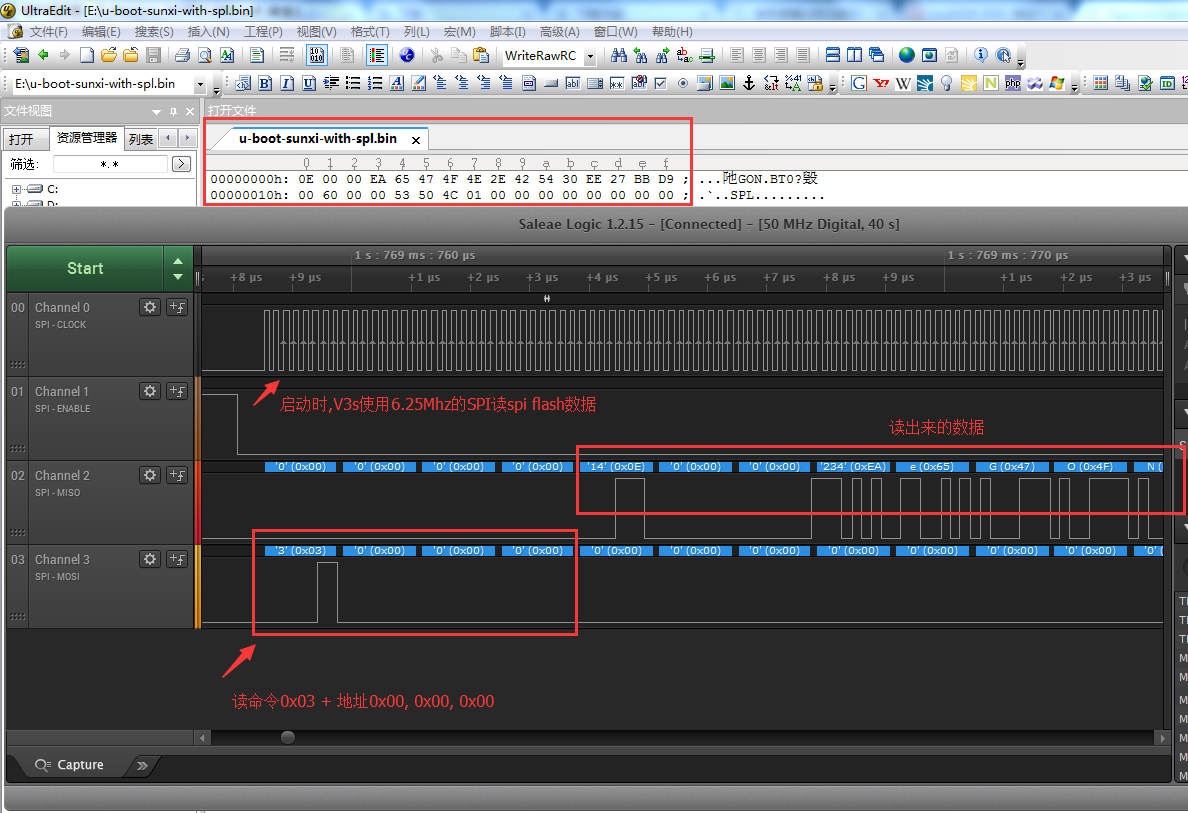

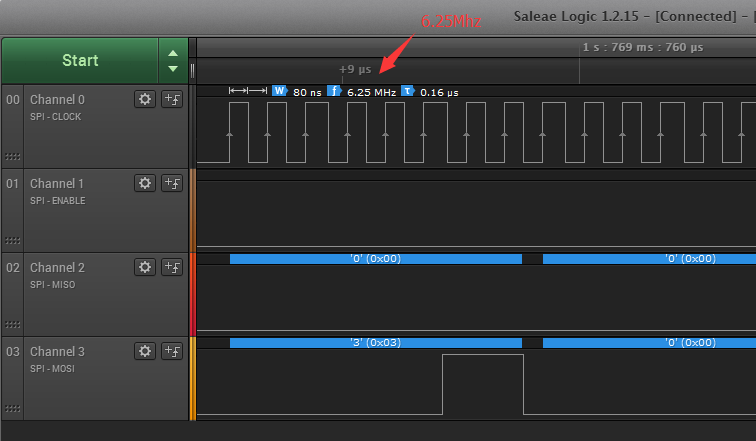

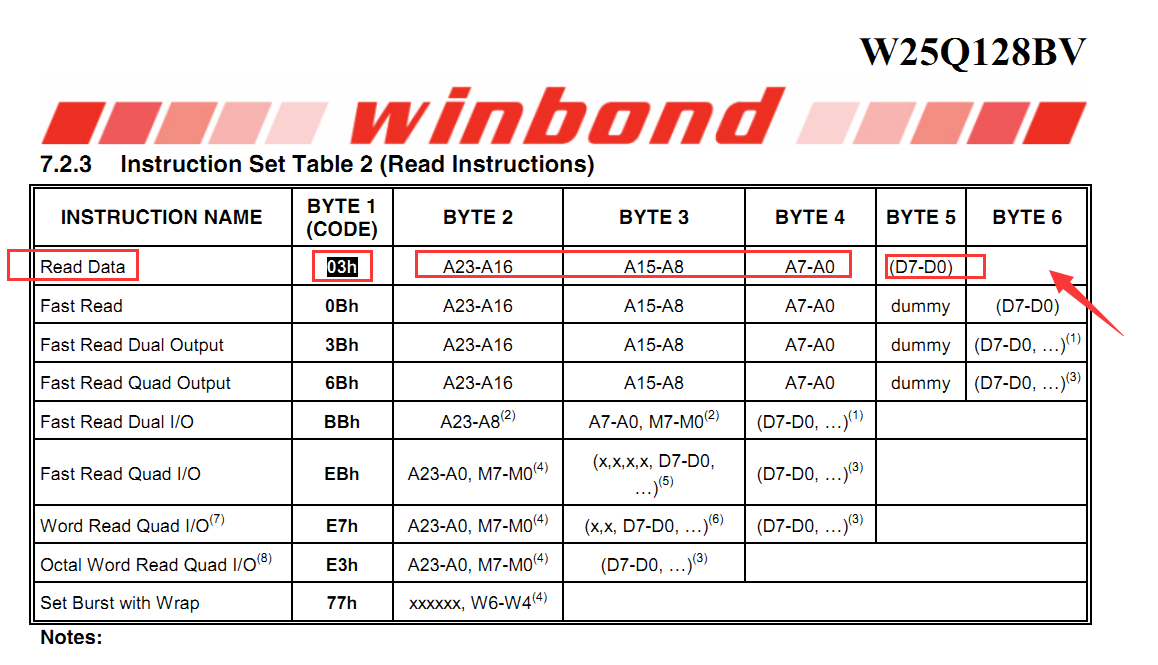

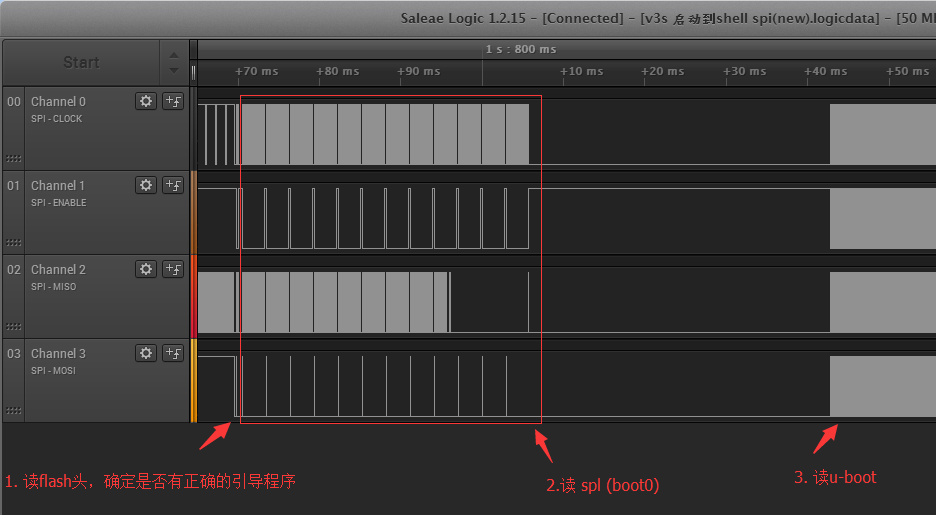

离线
楼主 #2 2017-12-07 13:56:59 分享评论
- 晕哥
- 管理员
- 注册时间： 2017-09-06
- 已发帖子： 9,348
- 积分： 9202
Re: 使用逻辑分析仪探测全志Allwinner V3s SPI FLASH启动过程
BROM的责任就是依次寻找合法的引导程序, TF -> SPI NOR -> SPI NAND -> BROM USB
找到之后就加载到内部 32K SRAM
然后把PC指针指向 SRAM
因为iram大小的限制，所以需要多级跳转
如果足够大，就跟单片机一样了，直接跑了
SRAM的造价应该是很昂贵的
速度也最快
IRAM里面可以放向量表，这样也会比DDR 更快一些
离线
#3 2017-12-07 14:00:30 分享评论
- daydayup
- 会员
- 注册时间： 2017-10-09
- 已发帖子： 343
- 积分： 343
Re: 使用逻辑分析仪探测全志Allwinner V3s SPI FLASH启动过程
BROM的责任就是依次寻找合法的引导程序, TF -> SPI NOR -> SPI NAND -> BROM USB
找到之后就加载到内部 32K SRAM
然后把PC指针指向 SRAM因为iram大小的限制，所以需要多级跳转
如果足够大，就跟单片机一样了，直接跑了
SRAM的造价应该是很昂贵的
速度也最快
IRAM里面可以放向量表，这样也会比DDR 更快一些
还可以这么玩?
一部分放IRAM, 一部分放 DDR ?
离线
楼主 #4 2017-12-07 14:01:12 分享评论
#5 2017-12-07 14:02:48 分享评论
- daydayup
- 会员
- 注册时间： 2017-10-09
- 已发帖子： 343
- 积分： 343
Re: 使用逻辑分析仪探测全志Allwinner V3s SPI FLASH启动过程
那这个，用代码怎么表示？
离线
楼主 #6 2017-12-07 14:03:07 分享评论
- 晕哥
- 管理员
- 注册时间： 2017-09-06
- 已发帖子： 9,348
- 积分： 9202
Re: 使用逻辑分析仪探测全志Allwinner V3s SPI FLASH启动过程
那这个，用代码怎么表示？
都可以的，链接脚本很强大，放变量，代码，都行
因为要跳转，所以前32k代码，编写时，需要位置无关
代码，本质就是机器码，copy到iram中，然后pc指过去，就可以了
这段代码，要求位置无关
用相对寻址指令
这段空间，一般做向量表，或者mmu映射表
大部分系统，很少用这块区域
一段小代码，在hacker世界，他们叫payload
利用某个漏洞，植入payload，然后执行payload
这样就能越权了
离线
#7 2017-12-07 14:04:44 分享评论
- daydayup
- 会员
- 注册时间： 2017-10-09
- 已发帖子： 343
- 积分： 343
Re: 使用逻辑分析仪探测全志Allwinner V3s SPI FLASH启动过程
是说 IRAM ？
离线
楼主 #8 2017-12-07 14:05:17 分享评论
#9 2017-12-07 14:05:48 分享评论
- daydayup
- 会员
- 注册时间： 2017-10-09
- 已发帖子： 343
- 积分： 343
Re: 使用逻辑分析仪探测全志Allwinner V3s SPI FLASH启动过程
daydayup 说：是说 IRAM ？
随便哪里，都可以
ddr里也行
有操作系统后，地址都是虚拟的
只要能执行,就行
修改中断跳转hack ?
离线
楼主 #10 2017-12-07 14:06:34 分享评论
#11 2020-02-15 22:24:42 分享评论
- myxiaonia
- 会员
- 注册时间： 2019-06-18
- 已发帖子： 81
- 积分： 49.5
Re: 使用逻辑分析仪探测全志Allwinner V3s SPI FLASH启动过程
BROM的责任就是依次寻找合法的引导程序, TF -> SPI NOR -> SPI NAND -> BROM USB
找到之后就加载到内部 32K SRAM
然后把PC指针指向 SRAM因为iram大小的限制，所以需要多级跳转
如果足够大，就跟单片机一样了，直接跑了
SRAM的造价应该是很昂贵的
速度也最快
IRAM里面可以放向量表，这样也会比DDR 更快一些
晕哥，f1c100s有没有这个iram，越发看不明白了，boot0这个代码是不是就是BROM
参考手册Memory Mapping章节：
Module Address (It is for Cluster CPU) Size (byte)
BROM 0x0000 0000---0x0000 7FFF 32K
SRAM A 0x0001 0000---0x0001 9FFF 40K
是不是SRAM A 指代iram，那应该是有40k啊
离线
#12 2020-04-17 10:15:03 分享评论
- ifree64
- 会员
- 注册时间： 2019-06-27
- 已发帖子： 74
- 积分： 143.5
Re: 使用逻辑分析仪探测全志Allwinner V3s SPI FLASH启动过程
晕哥，uboot-sunxi-with-spl这个文件是不是包含两部分内容，文件前面32k是spl后面是uboot？
离线
楼主 #13 2020-04-17 10:29:39 分享评论
- 晕哥
- 管理员
- 注册时间： 2017-09-06
- 已发帖子： 9,348
- 积分： 9202
Re: 使用逻辑分析仪探测全志Allwinner V3s SPI FLASH启动过程
f1c100s有没有这个iram，越发看不明白了，boot0这个代码是不是就是BROM
BROM是固化在芯片内部的, boot0 是 处于spi flash/TF卡/eMMC 最前面的程序，一般用来初始化必要的硬件如DRAM等。
晕哥，uboot-sunxi-with-spl这个文件是不是包含两部分内容，文件前面32k是spl后面是uboot？
对，前面32k就是传说中的boot0,
全志的SDK里面都叫boot0, 全志的SDK里面boot0是不开源的。
