分享新画的H3四层底板工程

yangshuwei · 2020-07-01 18:07:45

1 Base V2_0-share.zip

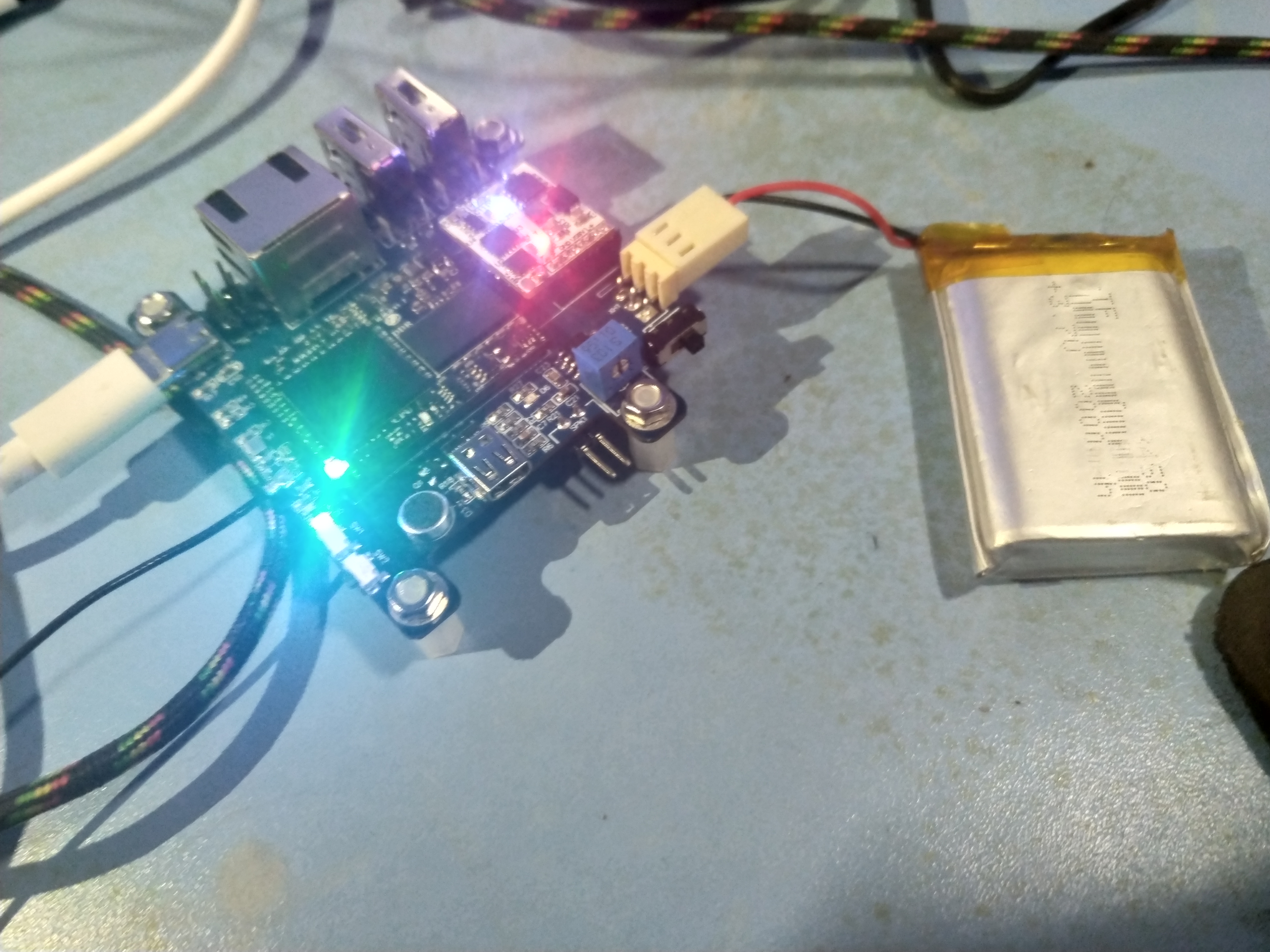

趁着华秋PCB融资了，赶紧薅了一波羊毛。8块四层板香得很。
比起之前的双层底板，足足小了四分之三

wujique · 2020-07-01 18:13:38

灯太亮，看不清。
核心板自己也是刚刚出炉的？

yangshuwei · 2020-07-02 09:11:09

wujique wrote:
灯太亮，看不清。
核心板自己也是刚刚出炉的？

出炉一个多月了
可以看之前的帖子

dragoniye · 2020-07-02 09:38:42

不错不错，能不能拿一块一起玩？

yangshuwei · 2020-07-02 14:33:37

dragoniye wrote:
不错不错，能不能拿一块一起玩？

目前还没测试好摄像头和hdmi
不知道焊接会不会出问题这个板子成本有点高
玩的话不如淘宝搞个H3版本的nanopi玩功能是一样的而且便宜很多

liuchangyin · 2020-07-02 19:40:11

恭喜开机测试成功，两个灯真是太亮了

linghaibin · 2020-07-03 09:14:57

扩展个小屏幕就更好了

sy373466062 · 2020-07-03 09:27:54

试了下无法下载，是不是链接错了？
另外有：

底板的原理图之类的吗？
核心板成本大概是多少呢？可以给个大概BOM的值吗？
记得以前是DDR无法上到很高的速度，现在解决了吗？

yangshuwei · 2020-07-03 09:29:04

liuchangyin wrote:
恭喜开机测试成功，两个灯真是太亮了

1K换成10K就可以了

yangshuwei · 2020-07-03 09:30:05

linghaibin wrote:
扩展个小屏幕就更好了

后面可以拓展到另一块板子做

yangshuwei · 2020-07-03 09:32:23

sy373466062 wrote:
试了下无法下载，是不是链接错了？
另外有：
底板的原理图之类的吗？
核心板成本大概是多少呢？可以给个大概BOM的值吗？
记得以前是DDR无法上到很高的速度，现在解决了吗？

我重新上传下
底板原理图 PCB都有
DDR因为走线不是很合理稳定运行速度在600左右
Baseshare.zip

最近编辑记录 yangshuwei (2020-07-03 09:34:03)

yangshuwei · 2020-07-03 09:34:39

yangshuwei wrote:
1 Base V2_0-share.zip
趁着华秋PCB融资了，赶紧薅了一波羊毛。8块四层板香得很。
比起之前的双层底板，足足小了四分之三
/files/members/3465/IMG_20200701_180607.jpg

新的下载链接
Baseshare.zip

Nightwatch · 2020-07-03 21:53:25

四层板可以引出全部功能吗

yangshuwei · 2020-07-03 23:06:32

Nightwatch wrote:
四层板可以引出全部功能吗

一个机顶盒本身也没多少外设。。。可以通过拓展io接自己外设

没有千兆网
其他都引出来了

最近编辑记录 yangshuwei (2020-07-03 23:07:01)

adsl7878778 · 2020-07-05 15:19:44

大佬厉害啊正需要谢谢

yangshuwei · 2020-07-05 21:54:35

adsl7878778 wrote:
大佬厉害啊正需要谢谢

后面还画了一个专门接屏幕的转接板后续分享
搞了这么多板子已是囊中羞涩接下来就专心搞软件弄些好玩的

yangshuwei · 2020-07-05 21:56:48

sy373466062 wrote:
试了下无法下载，是不是链接错了？
另外有：
底板的原理图之类的吗？
核心板成本大概是多少呢？可以给个大概BOM的值吗？
记得以前是DDR无法上到很高的速度，现在解决了吗？

单个成本在120左右还可以

wuwuw · 2020-07-08 10:39:59

在弄个3d打样完美

staunchheart · 2020-07-09 11:31:14

666,这个带EMMC吗？还是只能用SD卡启动？
顺便测一下网站的回贴功能是否恢复，不收测试费的。。

yangshuwei · 2020-07-09 11:38:20

staunchheart wrote:
666,这个带EMMC吗？还是只能用SD卡启动？
顺便测一下网站的回贴功能是否恢复，不收测试费的。。

带emmc的在核心板背面

yangshuwei · 2020-07-09 11:41:06

wuwuw wrote:
在弄个3d打样完美

完美

yyblike · 2020-07-09 17:20:36

厉害，不过自己玩成本还是高了。

charles · 2020-07-11 08:24:53

好厉害，我也想自己做一个。最新的文件是Baseshare.zip吗

yangshuwei · 2020-07-11 23:52:07

charles wrote:
好厉害，我也想自己做一个。最新的文件是Baseshare.zip吗

是的！

EE道来 · 2020-07-12 08:10:50

楼主，我想打听一下价钱。
我之前基本是在JLC做，孔位公差大，真的好大

最近编辑记录 EE道来 (2020-07-12 08:25:20)

yangshuwei · 2020-07-12 13:33:00

EE道来 wrote:
楼主，我想打听一下价钱。
我之前基本是在JLC做，孔位公差大，真的好大

之前在华秋做1180 现在华秋降价了

yangshuwei · 2020-07-12 13:33:25

charles wrote:
好厉害，我也想自己做一个。最新的文件是Baseshare.zip吗

是的

linex0816 · 2020-07-12 20:56:30

跟着学习一下。好厉害。

syk20020104 · 2020-07-13 12:07:15

恭喜开机测试成功，两个灯真是太亮了,跟着学习一下。好厉害。

charles · 2020-07-13 18:52:24

yangshuwei wrote:
后面还画了一个专门接屏幕的转接板后续分享
搞了这么多板子已是囊中羞涩接下来就专心搞软件弄些好玩的

楼主还有其他外设的转接板吗，比如hdmi接口，可以接电视

ddw594230 · 2020-07-16 22:32:22

哇很有用，一直自己想画一个H3的板子，多谢多谢，学习啦

selected · 2020-07-17 12:41:54

想要拥有一个，自己画的linux板子。。mini万岁！！

yangshuwei · 2020-07-20 15:34:30

charles wrote:
楼主还有其他外设的转接板吗，比如hdmi接口，可以接电视

使用了micro-HDMI接口，已经引出了

yangshuwei · 2020-07-20 15:54:52

ddw594230 wrote:
哇很有用，一直自己想画一个H3的板子，多谢多谢，学习啦

加油！

yangshuwei · 2020-07-20 15:55:35

selected wrote:
想要拥有一个，自己画的linux板子。。mini万岁！！

自己搞确实划不来，除非兴趣很大，投入时间还是很多的

yangshuwei · 2020-07-20 15:56:03

syk20020104 wrote:
恭喜开机测试成功，两个灯真是太亮了,跟着学习一下。好厉害。

哈哈谢谢

charles · 2020-08-02 10:17:36

楼主可以分享下你编译好的的内核吗，打算搞一个

pww · 2020-08-04 11:15:53

请问楼主按最后嘉立创PCB四层打样可以过吗，这样做确实保证PCB的稳定性吗，有没有具体的测试案例？

gzhssl · 2020-12-01 17:14:55

膜拜中，谢谢分享呀

yangshuwei · 2020-12-06 17:01:53

charles wrote:
楼主可以分享下你编译好的的内核吗，打算搞一个

你在友善之臂官网找找有现成的内核我就是在那git clone的
或者B站稚辉君的github上也有内核你可以试试他的

yangshuwei · 2020-12-06 17:03:11

pww wrote:
请问楼主按最后嘉立创PCB四层打样可以过吗，这样做确实保证PCB的稳定性吗，有没有具体的测试案例？

可以的没问题我觉得挺好的

Kevincoooool · 2020-12-07 12:14:41

楼主可以把工程放到Github上面吗

yangshuwei · 2020-12-08 13:02:22

Kevincoooool wrote:
楼主可以把工程放到Github上面吗

我搞一下

Kevincoooool · 2020-12-09 19:24:08

yangshuwei wrote:
Kevincoooool wrote:
楼主可以把工程放到Github上面吗
我搞一下

嗯嗯，这个是用BTB连接底板的吗

yangshuwei · 2020-12-09 19:38:32

Kevincoooool wrote:
yangshuwei wrote:
Kevincoooool wrote:
楼主可以把工程放到Github上面吗
我搞一下
嗯嗯，这个是用BTB连接底板的吗

是的这两天准备开题答辩我放个百度网盘链接吧
复制这段内容后打开百度网盘手机App，操作更方便哦链接:https://pan.baidu.com/s/17YZ60vGs1RondvltjSRiFw 提取码:4c0y

yangshuwei · 2020-12-12 11:30:21

经过测试板子HDMI 正常使用OV5640摄像头DVP接口可以正常采集图像音频正常

MingStudio · 2021-01-27 21:40:56

老哥有没有github

FakeBBA · 2022-02-25 17:48:18

我也打算做个更小的板，趁jlc现在4层板免费

飘溢芳香 · 2022-05-16 21:36:20

谢谢分享呀 666

heroamd · 2022-08-01 14:58:17

很棒的成果！最近我也在AD转ALLEGRO画板。。还在导入网表
