楼主 #1 2019-12-19 16:44:46

metro
会员
注册时间: 2019-03-09
已发帖子: 442
积分: 486

收到EdgeBoard Lite了,简单地开个箱

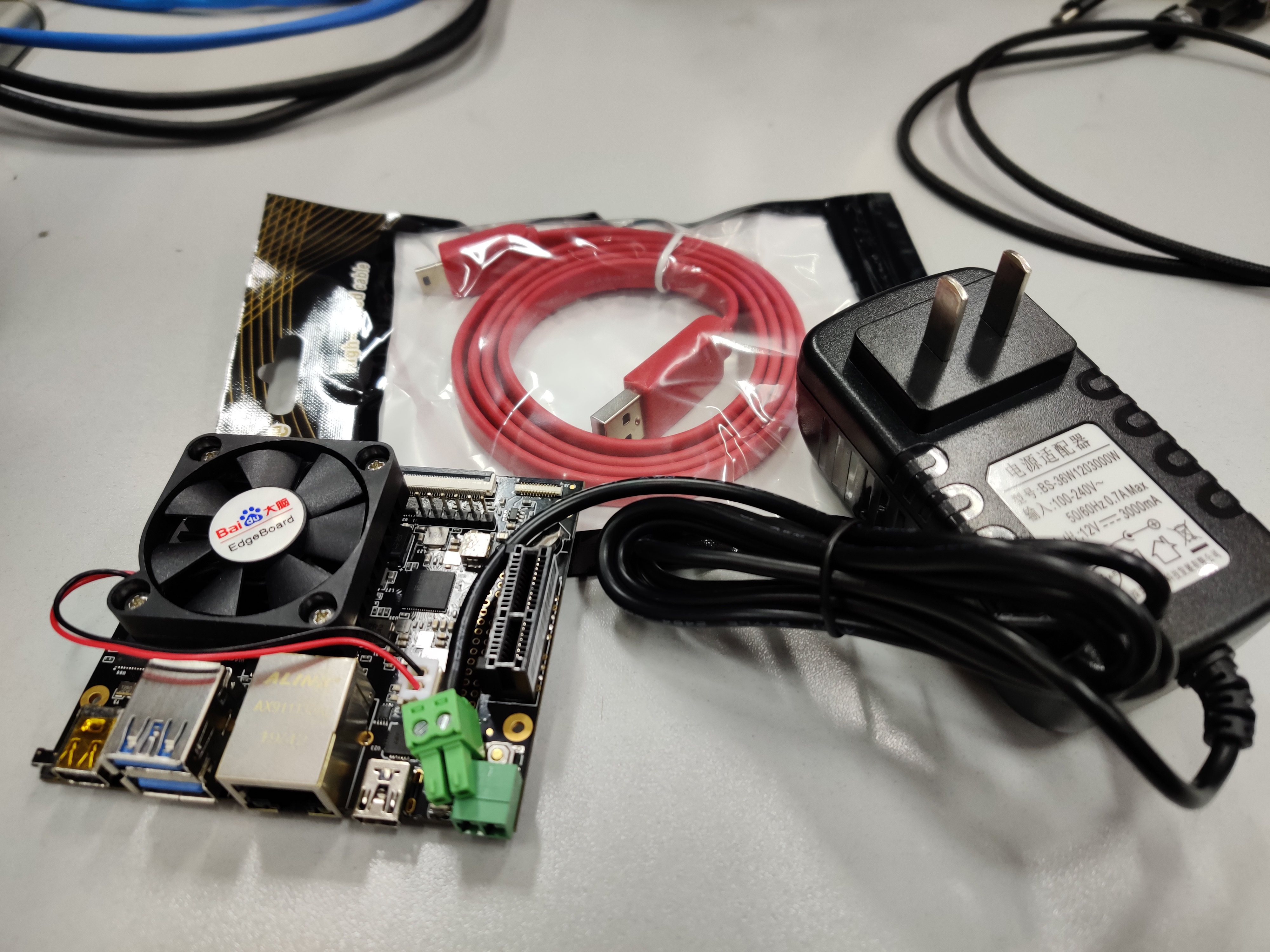

配件一览,这个供电接口略奇葩,是3.81mm间距的。
说好的工业级,这个可以有。

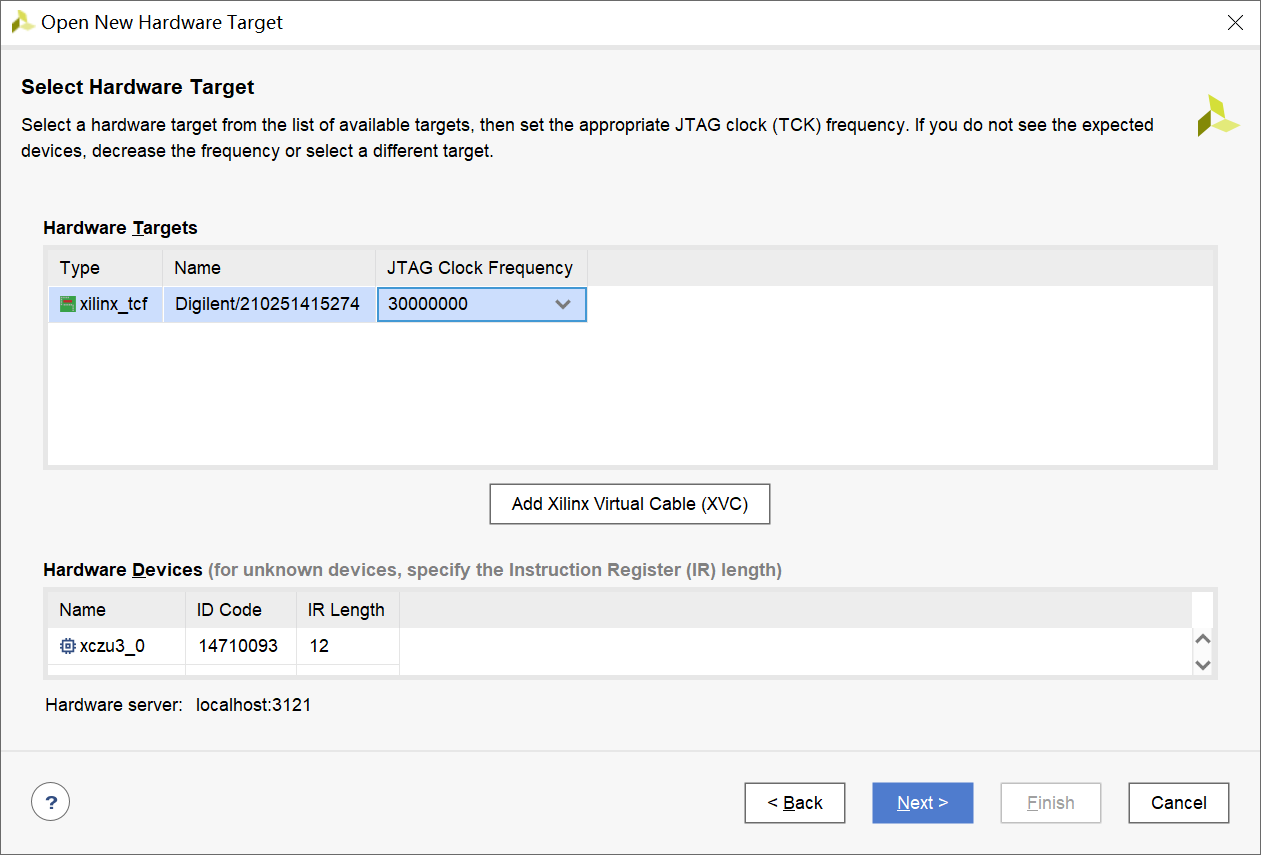

Vivado成功识别。

最近编辑记录 metro (2019-12-19 16:59:30)

离线

#2 2019-12-20 08:57:33

晕哥
管理员
所在地: 微信 whycan_cn
注册时间: 2017-09-06
已发帖子: 9,223
积分: 9197

Re: 收到EdgeBoard Lite了,简单地开个箱

坐等更新





离线

楼主 #3 2019-12-20 13:01:48

metro
会员
注册时间: 2019-03-09
已发帖子: 442
积分: 486

Re: 收到EdgeBoard Lite了,简单地开个箱

晕哥 说:

坐等更新

在等官方资料。。买得太早就是这点不好 sad

离线

#4 2019-12-20 13:59:16

smartcar
会员
注册时间: 2018-02-19
已发帖子: 735
积分: 735

Re: 收到EdgeBoard Lite了,简单地开个箱

metro 说:

在等官方资料。。买得太早就是这点不好 sad

这个有点尴尬了

离线

#5 2019-12-20 14:32:18

Gentlepig
会员
注册时间: 2018-10-24
已发帖子: 1,200
积分: 1140.5

Re: 收到EdgeBoard Lite了,简单地开个箱

这个板子是百度出的?

离线

#6 2019-12-20 15:13:13

xk100
会员
注册时间: 2018-12-13
已发帖子: 73
积分: 61.5

Re: 收到EdgeBoard Lite了,简单地开个箱

板子好漂亮。

离线

楼主 #7 2019-12-20 17:44:25

metro
会员
注册时间: 2019-03-09
已发帖子: 442
积分: 486

Re: 收到EdgeBoard Lite了,简单地开个箱

Gentlepig 说:

这个板子是百度出的?

我猜是黑金出硬件,百度出软核和软件。参考黑金的以往价格,我觉得百度logo应该是个debuff(手动滑稽

离线

楼主 #8 2019-12-20 17:54:02

metro
会员
注册时间: 2019-03-09
已发帖子: 442
积分: 486

Re: 收到EdgeBoard Lite了,简单地开个箱

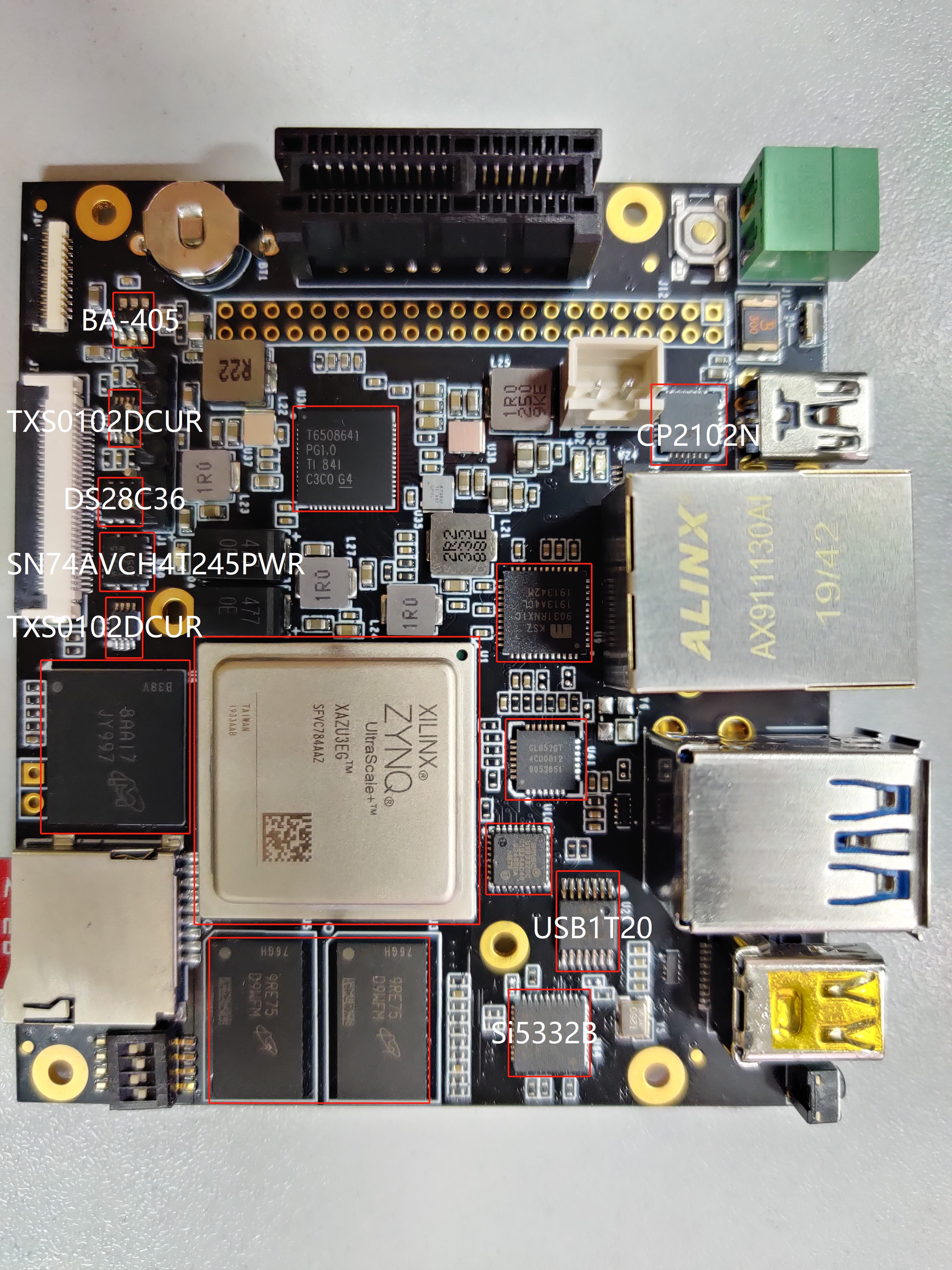

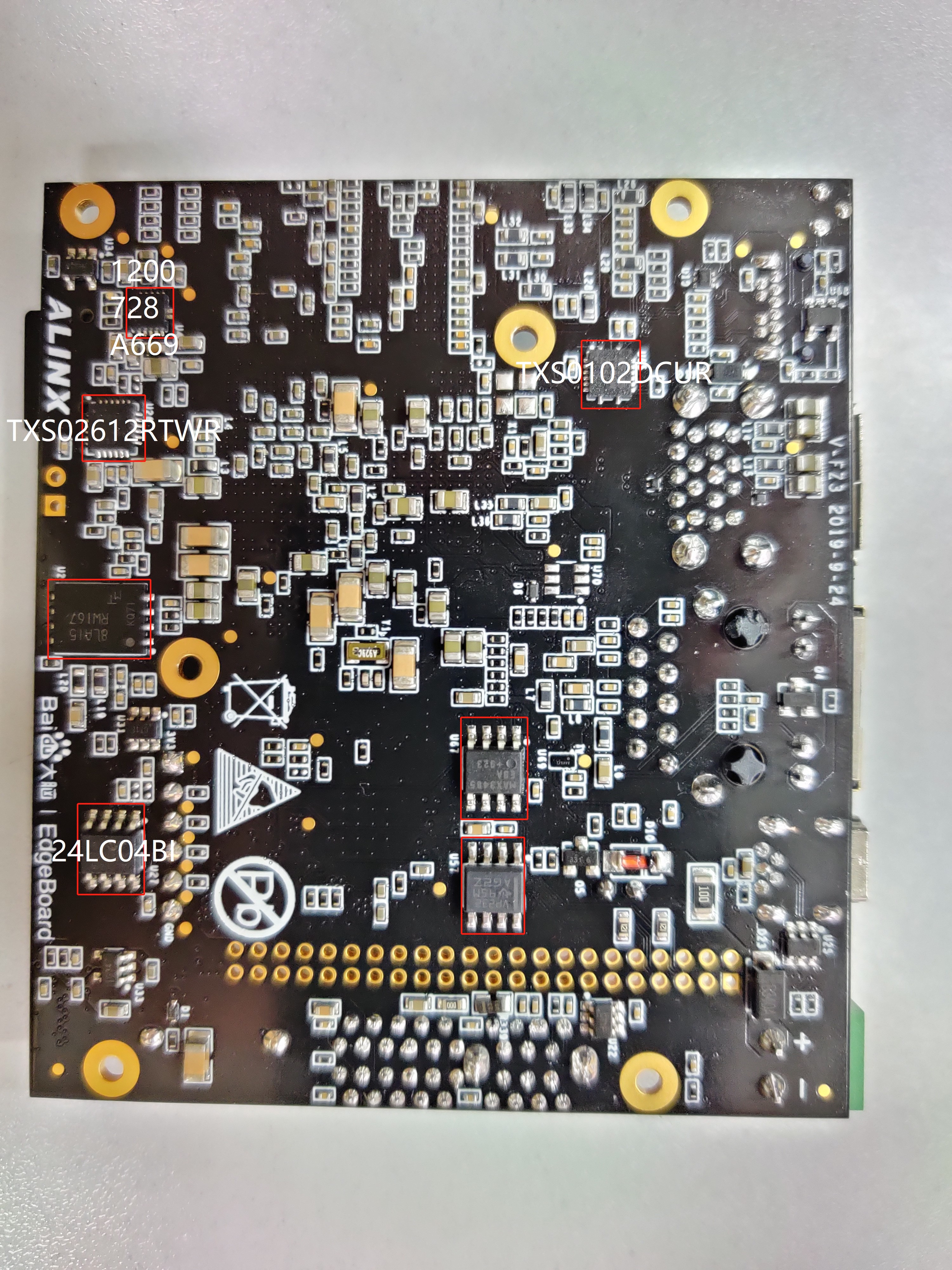

贴一下板子大概的元件,看得清型号的我就懒得标了。背面有一个4T245被我标成了TXS0102,不过应该不碍事。
这里我比较好奇的是USB部分的配置。看起来USB 2.0先后接了一个PHY和一个Hub后分别给了一个USB 3.0和一个USB 2.0,然而USB 3.0是直接接到Zynq的(Zynq Ultrascale+自带PS-GTR可以直接操作SSTX/SSRX,但2.0部分的DP/DM需要接PHY),这样做真的没问题吗?
另外,板子上的USB1T20也比较迷(丝印是仙童的PG2SB,Google了一下直接给了USB1T20的datasheet,引脚定义看起来似乎没问题),这是一个USB 2.0 FS/LS的transceiver(收发器),看起来意义不明,有谁可以解释一下吗?

离线

#9 2020-06-29 19:14:49

panezion
会员
注册时间: 2020-06-29
已发帖子: 4
积分: 4

Re: 收到EdgeBoard Lite了,简单地开个箱

咨询大佬,这个xsa文件是vivado生成的吗,xsa是不是可以包含dtb这些一大堆的东西?这个xsa主要是依赖哪部分信息啊,是block diagram双击后配置的那些东西嘛。

离线

#10 2020-06-29 20:28:01

Tony
Moderator
注册时间: 2019-05-31
已发帖子: 162
积分: 159.5
个人网站

Re: 收到EdgeBoard Lite了,简单地开个箱

哇,这板子多少刀,感觉玩FPGA,已经是十年前的事情,日子在键盘和论坛之间,悄悄溜走

离线

#11 2023-02-22 20:56:44

sky2222
会员
注册时间: 2023-02-07
已发帖子: 5
积分: 5

Re: 收到EdgeBoard Lite了,简单地开个箱

这种我反正玩不来。没那水平
