xc6slx16 xc6slx25核心板开源

zhenfanhei · 2019-07-18 11:29:52

嗯，xilinx spartan6，资料到处是，下周贴一批交货用，在准备个简单底板，开源出来，嗯，不多说了，上图，图片比较老的，新板出来了再更新一下

最近编辑记录 zhenfanhei (2019-07-18 11:30:32)

zhenfanhei · 2019-07-18 11:33:31

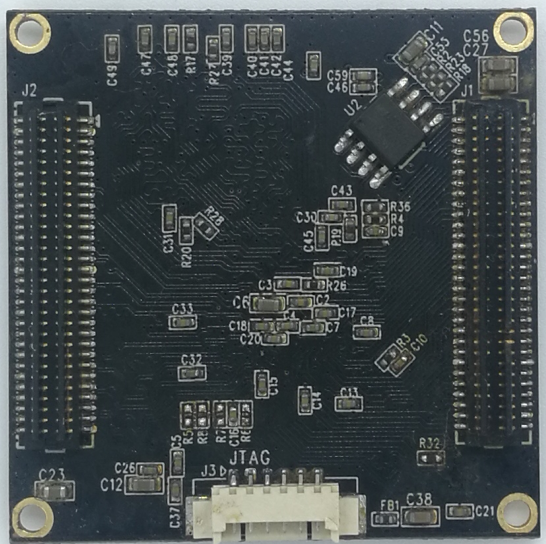

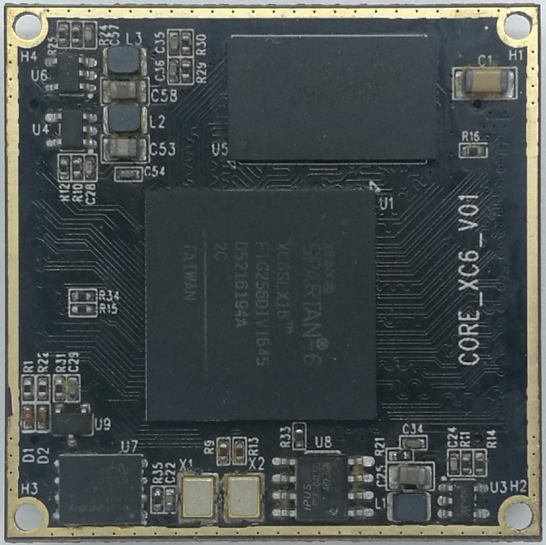

1.XC6SLX16-2FTG256 XC6SLX25-2FTG256
2.128M DDR3
3.W25Q16配置Flash
4.W25Q64应用Flash （没焊）
5.QSPI PSRAM 8MB（没焊）
6.11.0592有源晶振（没焊）
7.50M有源晶振
8.双60PIN双槽板对板插座

zhenfanhei · 2019-07-18 12:27:18

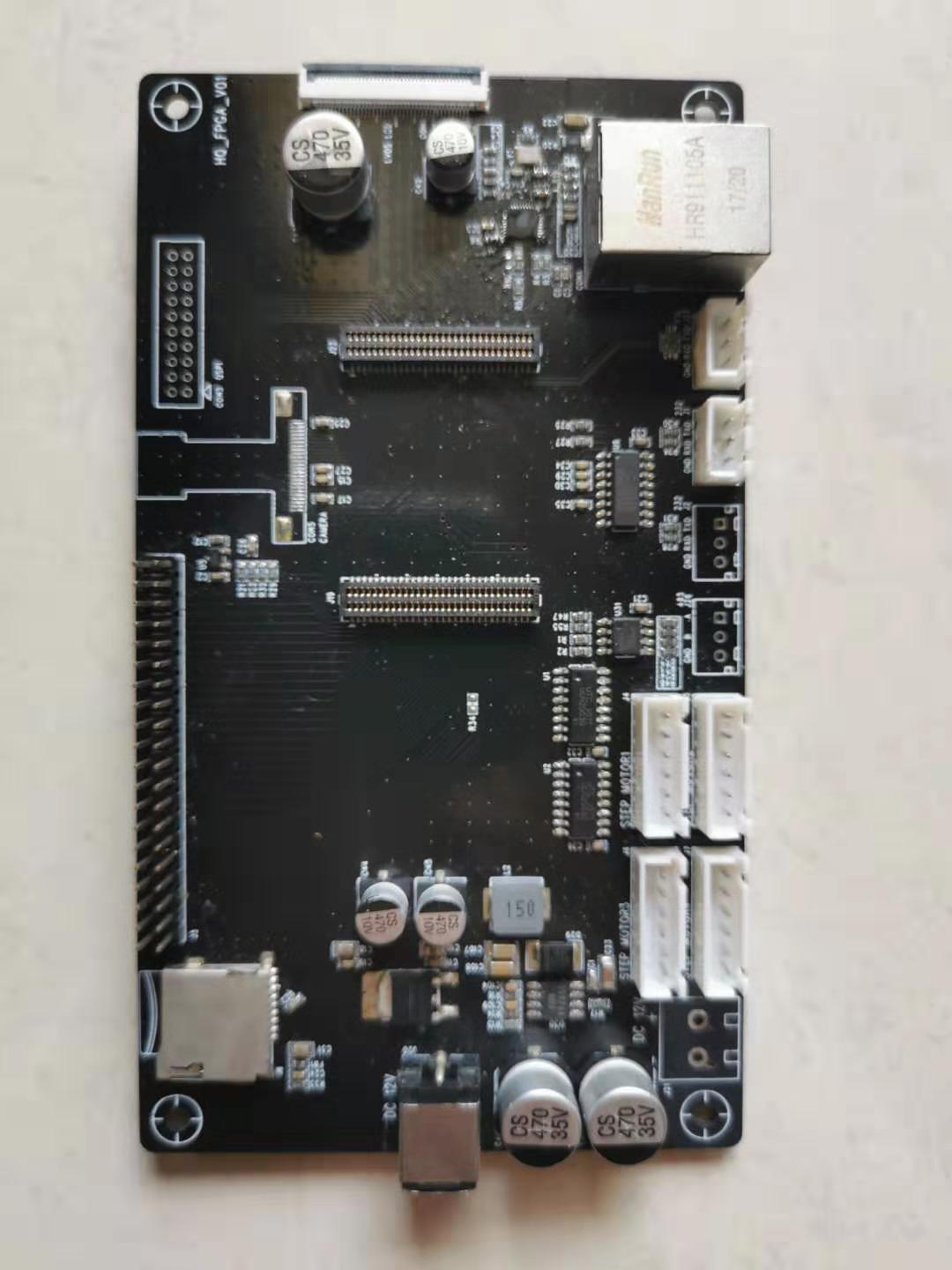

再来底板的图片，还要再弄个流水led灯的小板，

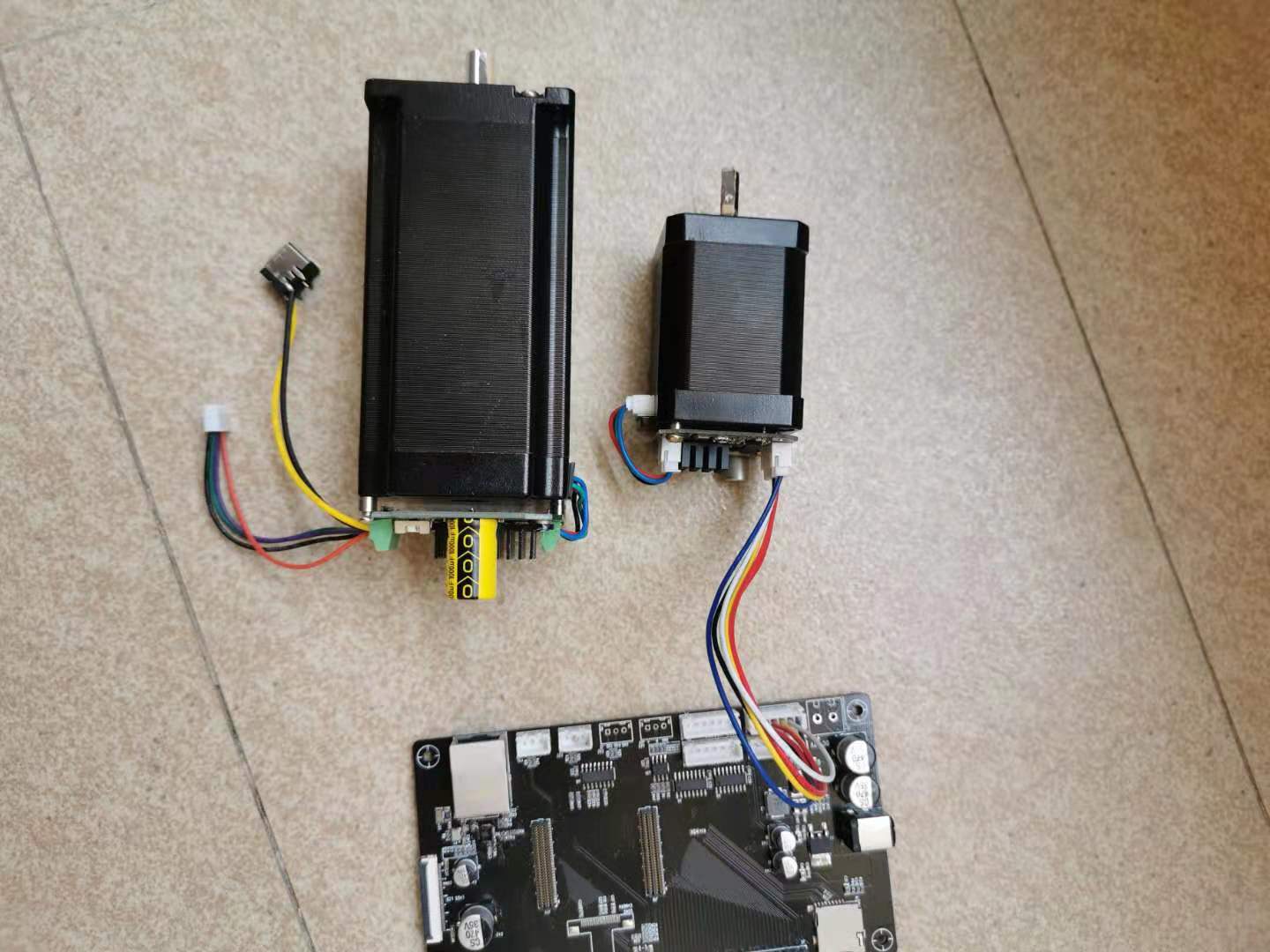

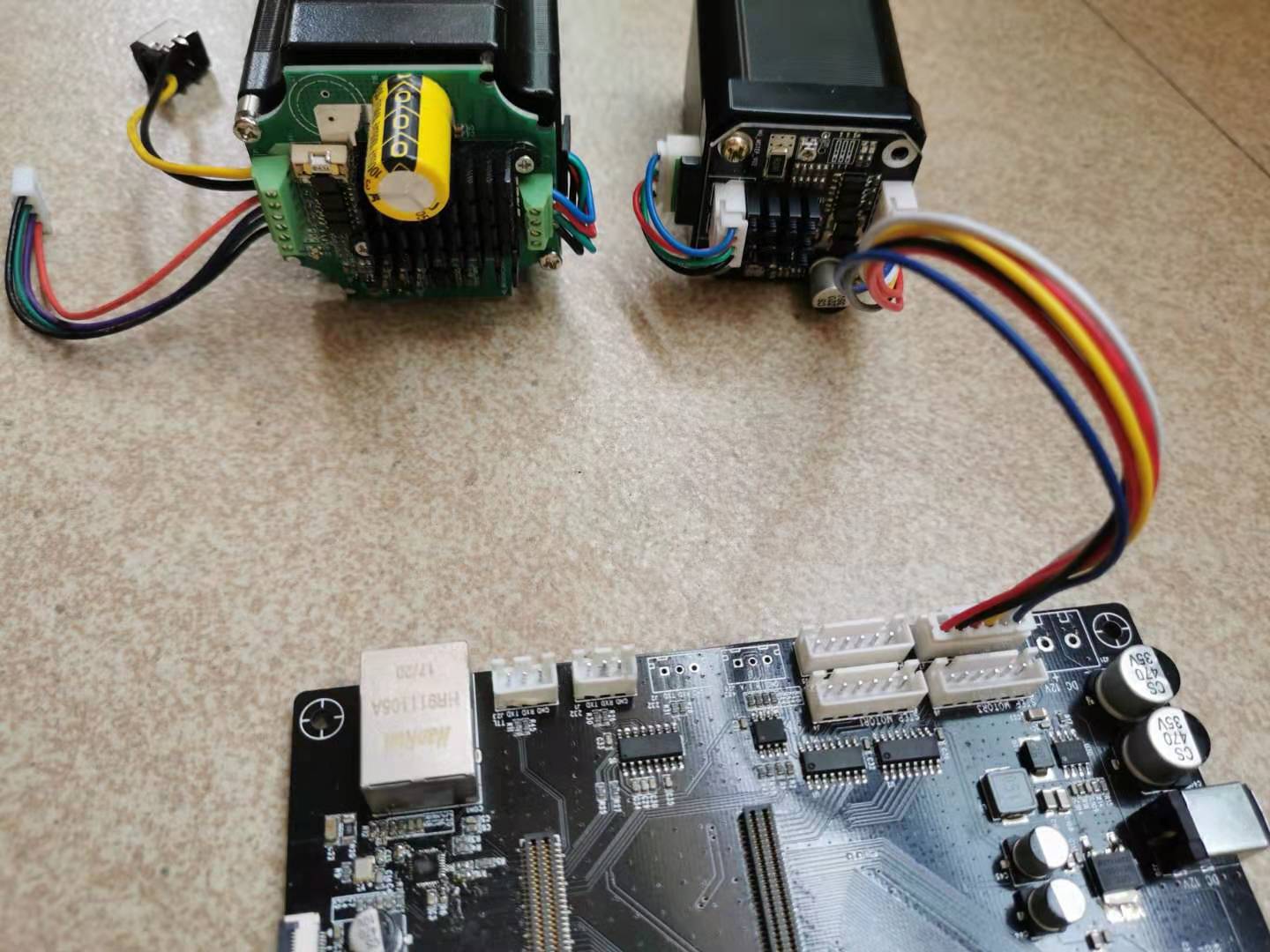

这板上有4路电机接口，当初是接的4个步进电机驱动板，以前想学下4四轴运动控制，结果发现，搞不来，不过让他们各自跑是没问题的

最近编辑记录 zhenfanhei (2019-07-18 12:41:09)

zhenfanhei · 2019-07-18 12:29:35

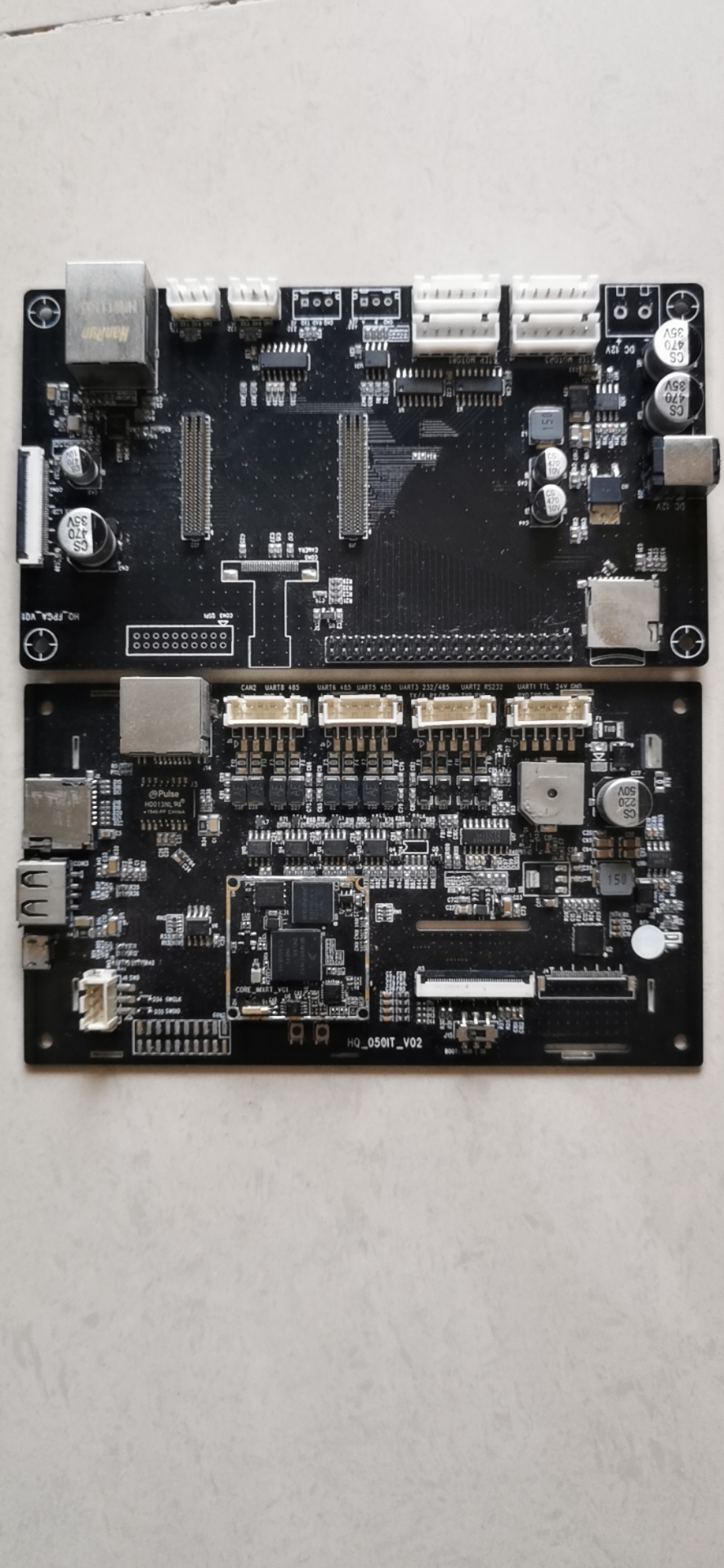

再来个rt1052的核心板+底板的5寸屏套装，1052做了发现不上不下，也就没量产, xc6slx16和rt1052之间是准备用rt1052的QSPI连接的，不过后面没联调
主要spartan 可上microbalze的软核，调程序也方便，牛人可直接verilog写硬逻辑

最近编辑记录 zhenfanhei (2019-07-18 12:37:09)

mfkiwl · 2019-07-19 15:09:56

期待LZ把源文件也一并发上来

晕哥 · 2019-07-19 15:13:58

楼主的兴趣爱好真是广泛，在下甘拜下风望尘莫及, 唯楼主马首是瞻.

同九年汝何秀!

达克罗德 · 2019-07-19 15:40:36

楼主太高产了，不知道找楼主定制核心板什么价？有生产服务吗？

zhenfanhei · 2019-07-19 16:18:35

我是小白哈，你们才是大神
源码==，准备弄小板从简单的来，以前学的VHDL，后面才上手verilog，而且以arm为主，verilog还真是现学瑞用

IC爬虫 · 2019-07-19 16:22:51

楼主大神！！！
同九年汝何秀!

--------------------------
S3的摄像头啥的都弄好了吗

smartcar · 2019-07-19 16:23:03

佩服佩服，啥都能挖几锄头

zhenfanhei · 2019-07-19 16:30:45

最近忙各种交货，S3在贴，手头都没完整板了，下周回来了可继续开工

mfkiwl · 2019-07-19 20:02:35

是准备开源原理图与pcb么

zhenfanhei · 2019-07-20 12:10:12

对，外面这些应用板会开

tom · 2019-07-27 14:13:03

arm 和fpga 之间使用qspi通信方便吗？

finelei2002 · 2020-07-21 17:21:29

这个片子memory数据会丢失，不知道什么原因，看有的说是芯片bug

hilam8899 · 2020-09-24 00:23:05

我用树莓4做上位机跑BCNC，下位机用AVR2560做成功了，准备升级板子用F4组合

mojerro · 2023-05-16 23:12:10

这个可以用xc10的芯片替换吗
