楼主 #1 2018-08-18 22:26:01 分享评论
#2 2018-08-19 10:53:43 分享评论
- Lvy
- 会员
- 注册时间： 2017-11-25
- 已发帖子： 107
- 积分： 96.5

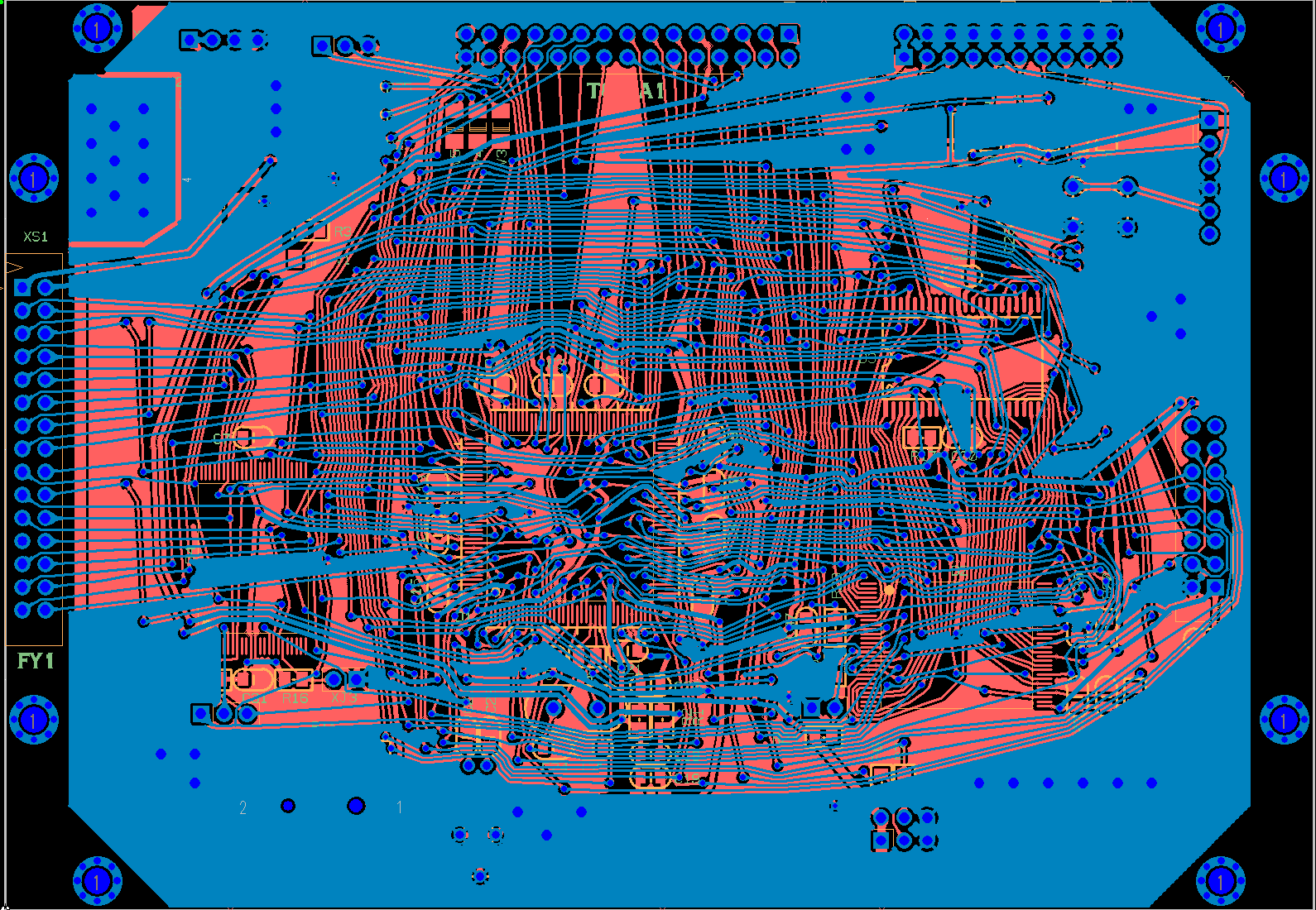

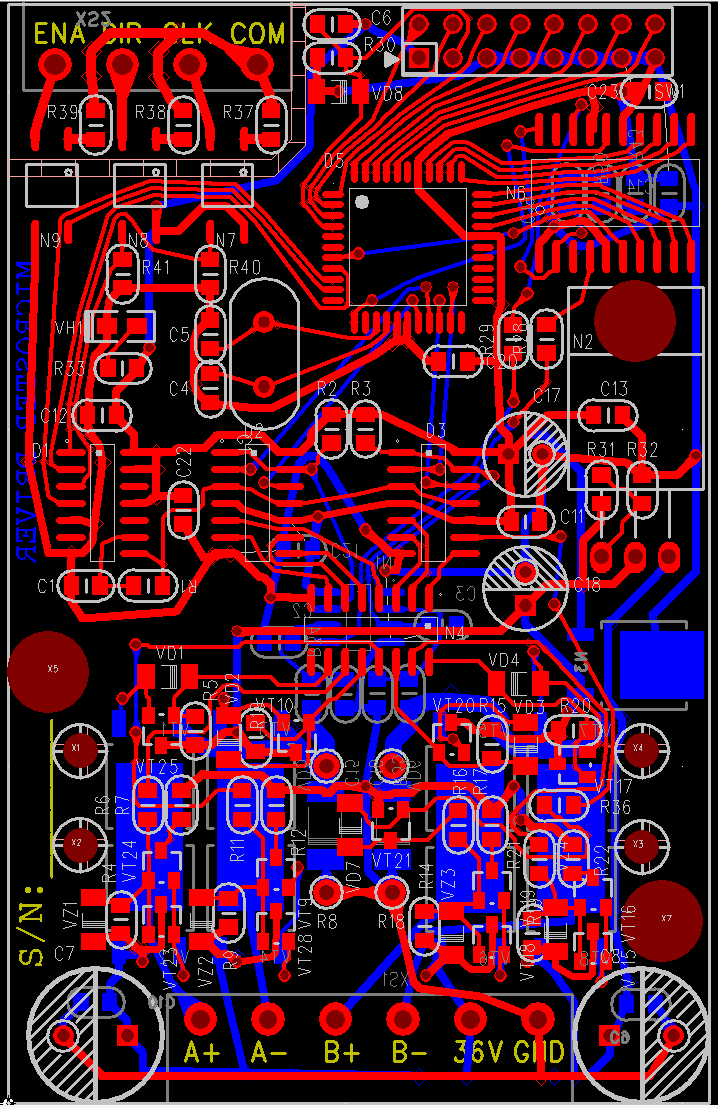

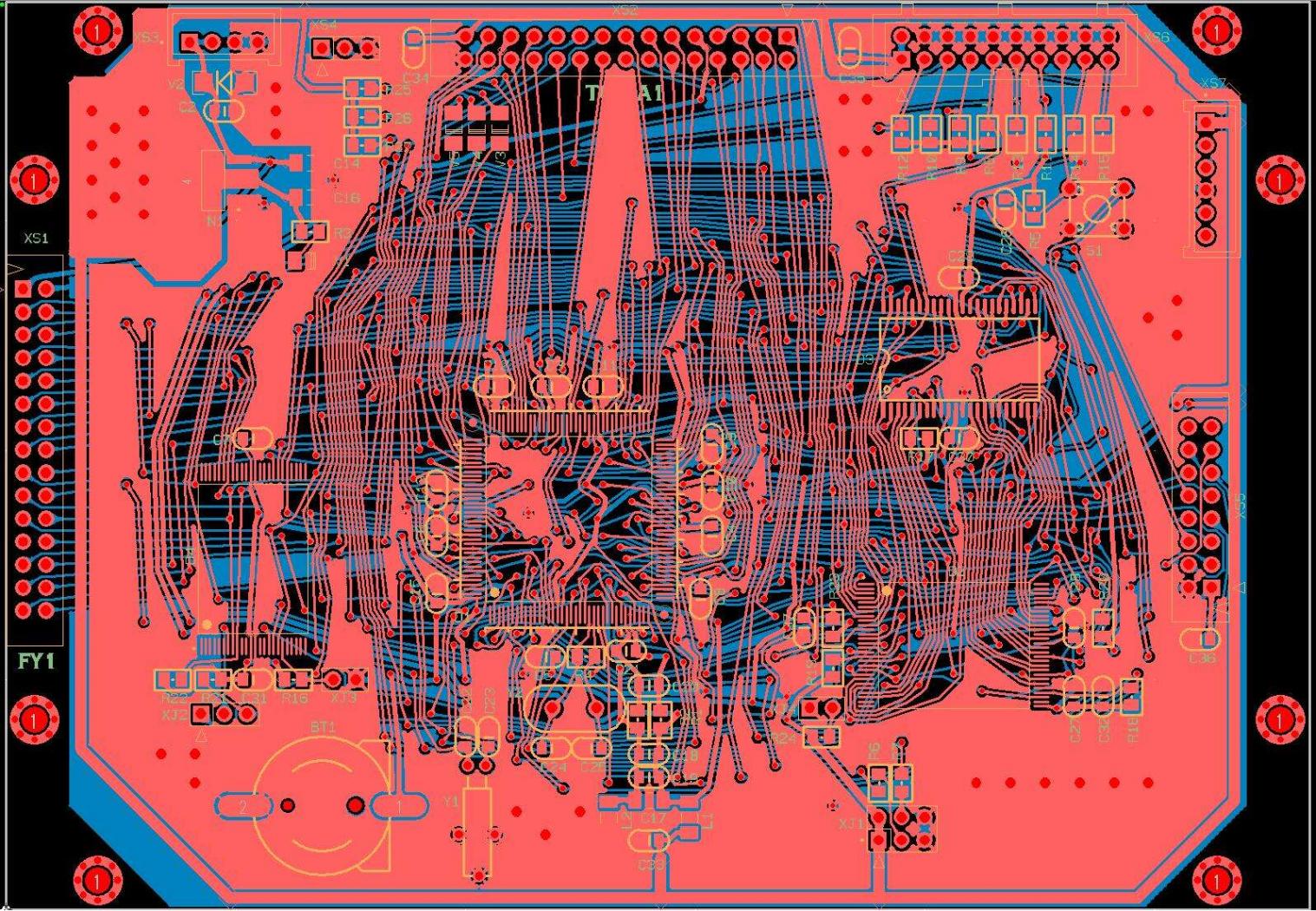

Re: 这么风骚的PCB图，你见过吗？ 转自Q群
这样的画板时间估计要延长不少呀
离线
#3 2018-08-19 12:01:24 分享评论
- jianfengxixi
- 会员
- 注册时间： 2018-06-14
- 已发帖子： 11
- 积分： 11
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
手绘PCB的赶脚
离线
#4 2018-08-19 12:20:24 分享评论
- mango
- 会员
- 所在地： 芒果派1
- 注册时间： 2017-12-02
- 已发帖子： 780
- 积分： 726
离线
楼主 #5 2018-09-20 08:39:54 分享评论
#6 2018-09-20 09:34:18 分享评论
- mango
- 会员
- 所在地： 芒果派1
- 注册时间： 2017-12-02
- 已发帖子： 780
- 积分： 726
离线
楼主 #7 2018-09-20 09:40:09 分享评论
#8 2018-09-20 10:44:45 分享评论
- mango
- 会员
- 所在地： 芒果派1
- 注册时间： 2017-12-02
- 已发帖子： 780
- 积分： 726
Re: 这么风骚的PCB图，你见过吗？ 转自Q群

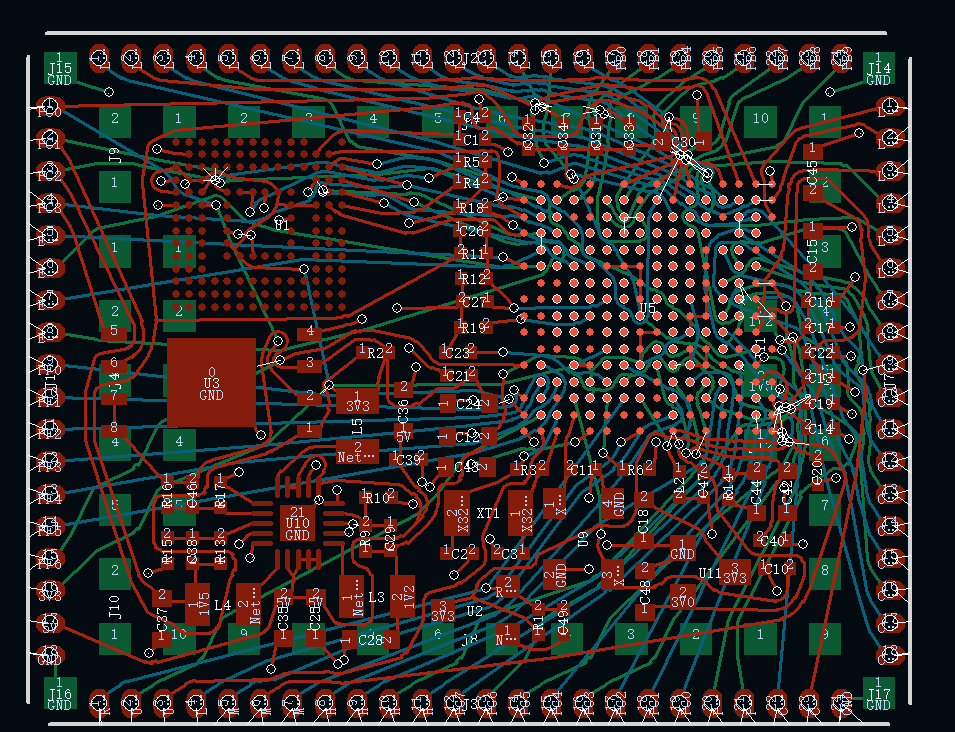

mango 说：最后这个图是S3 + EMMC
内行内行.
主要是刚画了S3，看引脚还热乎着呢
歪朵拉开源硬件： https://widora.cn
淘宝： https://widora.taobao.com/
离线
楼主 #9 2018-09-20 10:52:23 分享评论
#10 2018-09-20 14:12:21 分享评论
- 达克罗德
- 会员
- 注册时间： 2018-04-10
- 已发帖子： 1,138
- 积分： 1090.5
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
这是mango的S3模块还是谁的？
离线
楼主 #11 2018-09-20 14:18:22 分享评论
#12 2020-01-01 18:27:05 分享评论
- wecandump
- 会员
- 注册时间： 2019-12-27
- 已发帖子： 15
- 积分： 15
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
风骚的走线，有很多以前的老板子也是这样的走线？？
离线
#13 2020-01-01 21:20:57 分享评论
- checkout
- 会员
- 注册时间： 2018-11-09
- 已发帖子： 173
- 积分： 168
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
这种布线有什么优势？
离线
#14 2020-05-12 21:21:13 分享评论
- Paul
- 会员
- 注册时间： 2020-05-12
- 已发帖子： 5
- 积分： 5
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
这种走线现在已不多见了.
离线
#15 2020-05-17 16:42:13 分享评论
- pkoko
- 会员
- 注册时间： 2020-04-29
- 已发帖子： 21
- 积分： 0.5
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
90年代初电视机中PCB的布线有手工布线的，跟上面的差不多
离线
#16 2020-05-20 00:10:31 分享评论
- taotieren
- 会员
- 注册时间： 2020-05-19
- 已发帖子： 116
- 积分： 151
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
使用 KiCad 设计的 Linux 手机开源项目：
https://gitee.com/KiCAD-CN/KiCadOpenSourceProjectCollection#%E4%BD%BF%E7%94%A8%E8%AF%B4%E6%98%8E
值得学习，
离线
#17 2020-05-20 17:22:26 分享评论
- liuchangyin
- 会员
- 注册时间： 2020-03-17
- 已发帖子： 204
- 积分： 199
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
使用 KiCad 设计的 Linux 手机开源项目：
https://gitee.com/KiCAD-CN/KiCadOpenSourceProjectCollection#%E4%BD%BF%E7%94%A8%E8%AF%B4%E6%98%8E值得学习，
Kicad怎么样？软件流畅性如何？看着界面好像上个世纪90年代的感觉
离线
#18 2020-05-20 20:59:12 分享评论
- nalzok
- 会员
- 注册时间： 2020-05-20
- 已发帖子： 11
- 积分： 11
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
看得我头皮发麻，密集恐惧症都出来了
离线
#19 2020-05-21 00:14:26 分享评论
- qunke
- 会员
- 注册时间： 2019-07-01
- 已发帖子： 4
- 积分： 4
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
手动布线确实有点风骚。秀的头皮发麻。
离线
#20 2020-05-31 03:54:52 分享评论
- zgfjcc
- 会员
- 注册时间： 2020-05-31
- 已发帖子： 7
- 积分： 7
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
这板画得确实够随性的。
离线
#21 2020-06-03 15:26:51 分享评论
- iceskull
- 会员
- 注册时间： 2020-05-28
- 已发帖子： 3
- 积分： 3
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
确实很风骚的样子，，，，这谁干的啊
离线
#22 2020-07-14 17:21:40 分享评论
- chxzh123
- 会员
- 注册时间： 2020-04-09
- 已发帖子： 5
- 积分： 5
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
难度要比正规画法大不少
离线
#23 2020-07-15 15:54:11 分享评论
- Sunshine
- 会员
- 注册时间： 2020-07-15
- 已发帖子： 8
- 积分： 8
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
AD20支持任意布线，有好处，也有坏处，对于强迫症，就十分难受了。
离线
#24 2020-07-15 15:56:48 分享评论
- MyWaKeng
- 会员
- 注册时间： 2020-07-14
- 已发帖子： 22
- 积分： 1.5
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
这样的布线感觉，像90年代的手工制作PCB板的风格。
离线
#25 2020-07-15 16:03:32 分享评论
- cheung2019
- 会员
- 注册时间： 2020-04-17
- 已发帖子： 4
- 积分： 4
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
还能这么操作，看标题还以为是某种艺术风格的作品，哈哈哈
离线
#27 2020-08-07 16:38:57 分享评论
- tmkde
- 会员
- 注册时间： 2020-08-07
- 已发帖子： 2
- 积分： 2
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
这是量产过的板图吗？
离线
#28 2020-09-23 11:44:47 分享评论
- whyabc666
- 封禁
- 注册时间： 2019-12-12
- 已发帖子： 378
- 积分： 365
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
要是高频板，恐怕问题不少！
离线
#29 2020-09-24 15:31:16 分享评论
- SdtElectronics
- 会员
- 注册时间： 2020-07-27
- 已发帖子： 101
- 积分： 379.5
- 个人网站
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
ToPoR Router自动布线的效果。详细了解可以参考维基百科或者这篇文章
离线
#30 2020-10-02 07:20:50 分享评论
- 在路上
- 会员
- 注册时间： 2019-11-14
- 已发帖子： 2
- 积分： 2
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
看得头皮发麻
离线
#31 2022-02-23 13:36:37 分享评论
- swyl619
- 会员
- 注册时间： 2022-02-23
- 已发帖子： 7
- 积分： 2
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
搞出了电子管手动焊接的感觉了
离线
#32 2022-11-10 06:37:46 分享评论
- S5PV210_CORTEX_A8
- 会员
- 注册时间： 2021-11-14
- 已发帖子： 5
- 积分： -1
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
果然很风骚，哈哈哈哈
离线
#33 2022-11-10 09:35:52 分享评论
- dykxjh
- 会员
- 注册时间： 2020-03-25
- 已发帖子： 171
- 积分： 166
Re: 这么风骚的PCB图，你见过吗？ 转自Q群

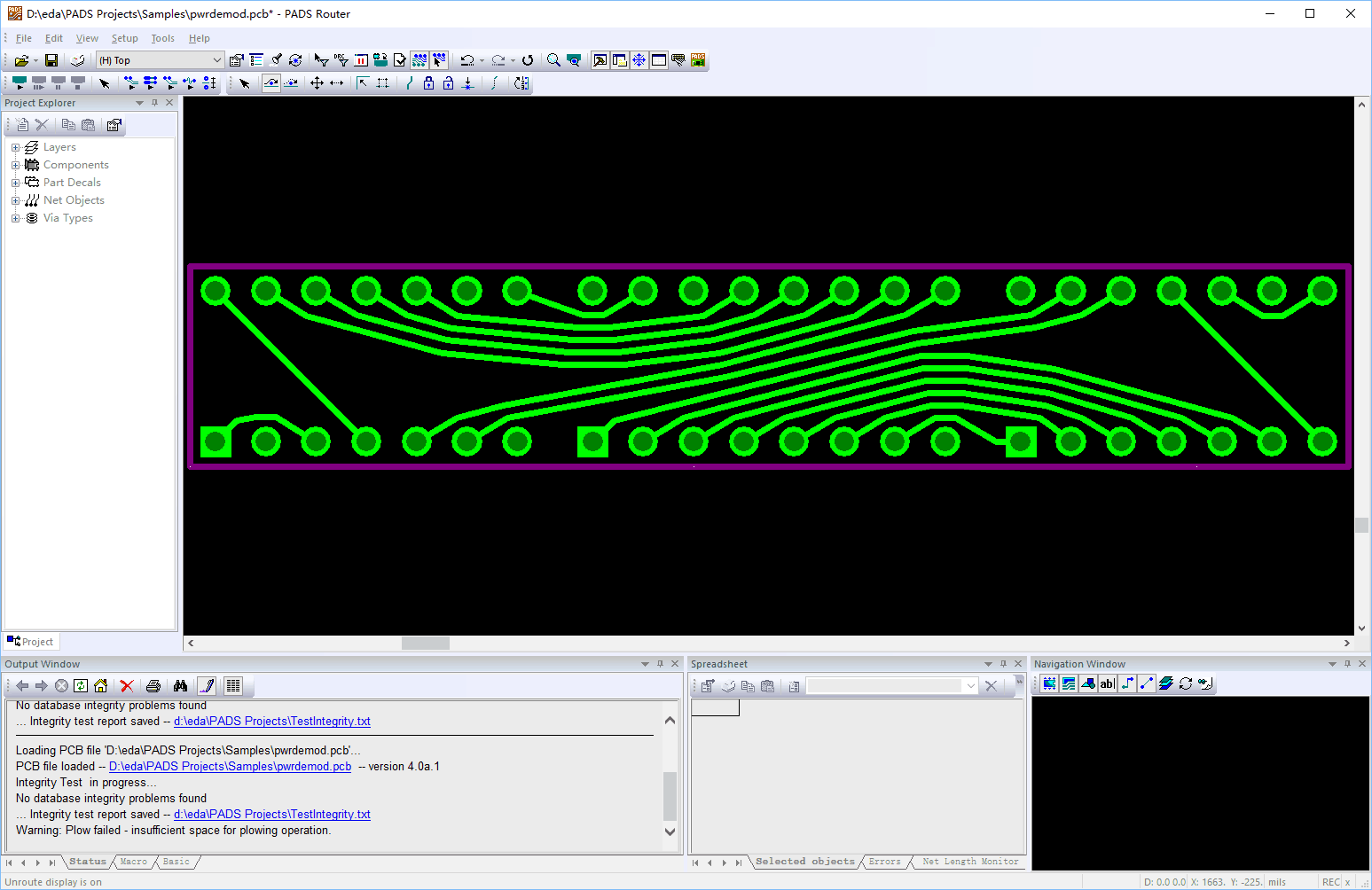

pads 任意角度走线
离线
#34 2022-11-10 11:11:48 分享评论
- hotkey
- 会员
- 注册时间： 2019-06-23
- 已发帖子： 51
- 积分： 76
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
cadence也可以的，而且可以画很优美的弧线
离线
#35 2023-02-04 23:46:45 分享评论
- c724520575
- 会员
- 注册时间： 2021-03-13
- 已发帖子： 3
- 积分： 3
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
走线最短，这板布完估计头皮都要发麻吧
离线
#37 2023-02-06 14:36:00 分享评论
- wkhfb838985
- 会员
- 注册时间： 2023-02-06
- 已发帖子： 2
- 积分： 2
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
这种手工布线质量很成问题，测试成本太高
离线
#38 2023-12-05 20:40:11 分享评论
- KLJ240154024
- 会员
- 注册时间： 2023-12-05
- 已发帖子： 6
- 积分： 6
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
这图确实风骚，但是能用吗
离线
#39 2024-02-25 00:03:50 分享评论
- winsinzhao
- 会员
- 注册时间： 2023-09-18
- 已发帖子： 42
- 积分： 12
Re: 这么风骚的PCB图，你见过吗？ 转自Q群
新手画板子，见怪不怪！
