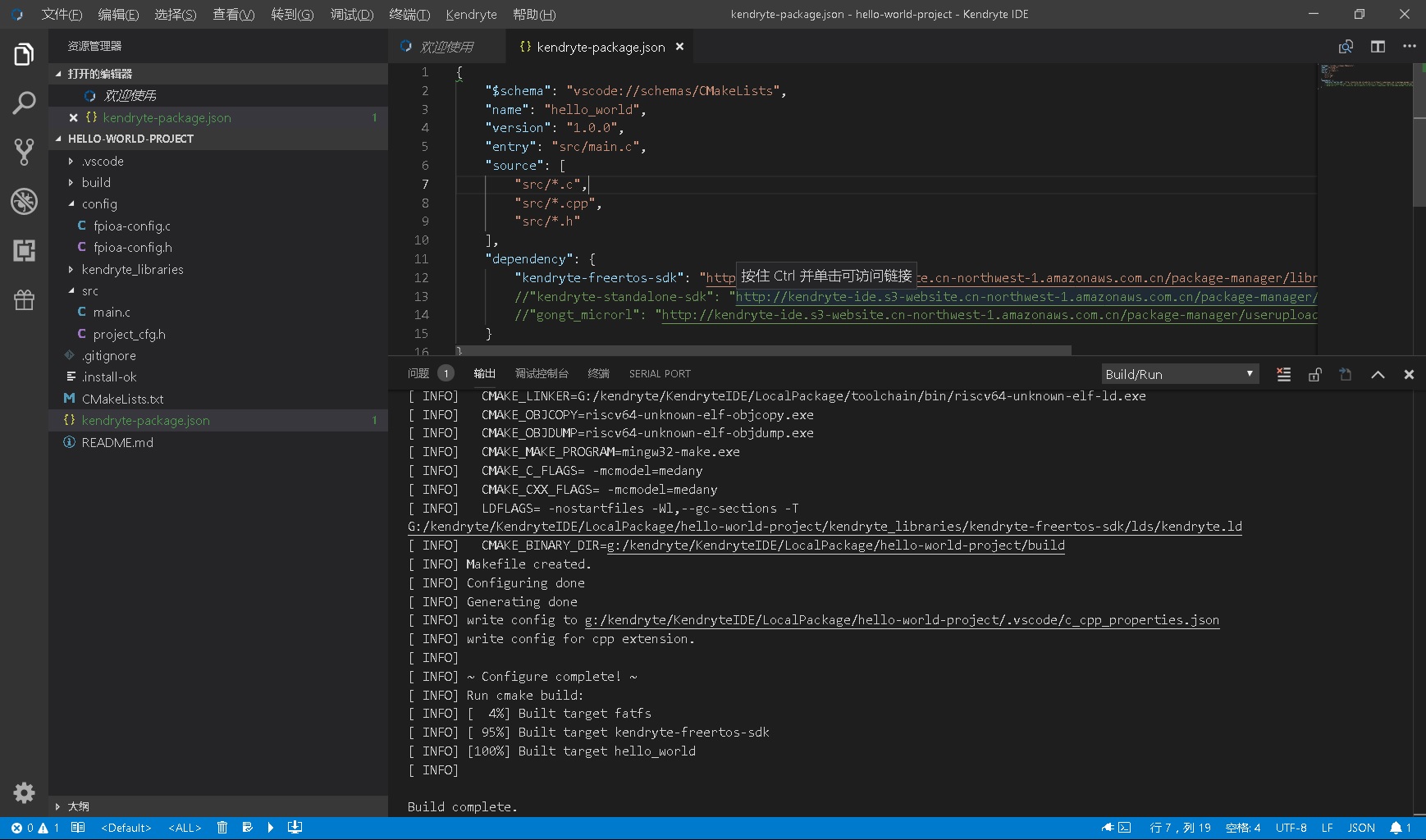

k210 编译成功。可惜没板子试

关于现在什么这NPU KPU
是不是就是把原来芯片的视频编解码芯片改造一下，就成了NPU KPU
等AI芯片，实际上芯片成本根本没有上去。

不过能3美金卖到智勘的芯片还算可以

1 不知道fc100s的闪存地址空间是不是就是ROM的地址空间。我是猜想

2 是不是fc100s的spi闪存内必须有boot0，fel工具才能正常工作

请求大神指点。

文件说明：
    1. Melis平台编译环境安装配置说明.doc    编译环境安装及使用说明；
    2. cygwin.2.00.exe                      cygwin安装文件；

    3. dram_DDRII_init_180M.axf             DRAM初始化程序；
    4. fel_pro.axf                          烧码引导程序；
    4. boot0.axf                            启动引导程序；

使用说明：
    1. 烧码：
        step1: 板子上电，并reset；
        step2: 通过AXD工具下载dram_DDRII_init_180M.axf，运行该程序进行DRAM初始化；
        step3: 通过AXD工具下载fel_pro.axf，运行该程序引导烧码，注意此时需要打开Livesuit工具及连接USB；
        step4: 等待烧码完成；

    2. 启动：
        step1: reset开发板；
        step2: 通过AXD工具下载dram_DDRII_init_180M.axf，运行该程序进行DRAM初始化；
        step3: 通过AXD工具下载boot0.axf，运行该程序引导系统启动；

生成设置C文件
    设备制造商可能在设备的ROM中存储了稳定的芯片设置数据, sunxi工具可用于检索设备信息。

    从内部原始OS执行meminfo可以读取内存寄存器并输出dram配置C文件, 以便与uboot一起使用。
    也可以boot1读取这些设置, 可用于创建dram C文件。

    或者, fexc将fex文件中的值转换为C文件

#
# (C) Copyright 2000-2011
# Wolfgang Denk, DENX Software Engineering, wd@denx.de.
#
# (C) Copyright 2011
# Daniel Schwierzeck, daniel.schwierzeck@googlemail.com.
#
# (C) Copyright 2011
# Texas Instruments Incorporated - http://www.ti.com/
# Aneesh V <aneesh@ti.com>
#
# This file is released under the terms of GPL v2 and any later version.
# See the file COPYING in the root directory of the source tree for details.
#
# Based on top-level Makefile.
#

include $(SPLDIR)/config.mk
include $(TOPDIR)/include/autoconf.mk
include $(TOPDIR)/include/autoconf.mk.dep

CONFIG_SPL := y
export CONFIG_SPL

TOOLS_DIR  := $(TOPDIR)/tools
#链接文件
BOOT0_LDSCRIPT := $(TOPDIR)/sunxi_spl/boot0/main/boot0.lds

# We want the final binaries in this directory
obj := $(OBJTREE)/sunxi_spl/boot0/

BOOT0_HEAD  := sunxi_spl/boot0/boot0_head.o
START       := sunxi_spl/boot0/boot0_entry.o

LIBS-y += sunxi_spl/boot0/spl/libsource_spl.o
LIBS-y += sunxi_spl/boot0/main/libmain.o
LIBS-y += sunxi_spl/boot0/libs/libgeneric.o
#看文件目录的make文件
LIBS-y += sunxi_spl/spl/lib/libgeneric.o

#目录---u-boot-2014.07\arch\arm\cpu\arm926ejs\sunivw1p1\dram-----------------
LIBS-y += arch/$(ARCH)/cpu/$(CPU)/$(SOC)/dram/libdram.o
LIBS-$(CONFIG_SUNXI_CHIPID) += arch/$(ARCH)/cpu/$(CPU)/$(SOC)/dram/libchipid.o
LIBS := $(addprefix $(OBJTREE)/,$(sort $(LIBS-y)))

#可以不要nand闪存的设备库
LIBNAND-$(CONFIG_STORAGE_MEDIA_NAND) += sunxi_spl/boot0/load_nand/libloadnand.o
LIBNAND-$(CONFIG_STORAGE_MEDIA_NAND) += arch/$(ARCH)/cpu/$(CPU)/$(SOC)/nand/libnand.o

LIBNAND := $(addprefix $(OBJTREE)/,$(sort $(LIBNAND-y)))

#可以不要SD卡闪存的设备库
LIBMMC-$(CONFIG_STORAGE_MEDIA_MMC) += sunxi_spl/boot0/load_mmc/libloadmmc.o
LIBMMC-$(CONFIG_STORAGE_MEDIA_MMC) += arch/$(ARCH)/cpu/$(CPU)/$(SOC)/mmc/libmmc.o

LIBMMC := $(addprefix $(OBJTREE)/,$(sort $(LIBMMC-y)))

#这个需要
LIBSPINOR-$(CONFIG_STORAGE_MEDIA_SPINOR) += sunxi_spl/boot0/load_spinor/libloadspinor.o
LIBSPINOR-$(CONFIG_STORAGE_MEDIA_SPINOR) += arch/$(ARCH)/cpu/$(CPU)/$(SOC)/spinor/libspinor.o

LIBSPINOR := $(addprefix $(OBJTREE)/,$(sort $(LIBSPINOR-y)))

__LIBS := $(subst $(obj),,$(LIBS))

# Special flags for CPP when processing the linker script.
# Pass the version down so we can handle backwards compatibility
# on the fly.
LDPPFLAGS += \
    -include $(TOPDIR)/include/u-boot/u-boot.lds.h \
    -DBOOT0ADDR=$(CONFIG_BOOT0_RUN_ADDR)     \
    $(shell $(LD) --version | \
      sed -ne 's/GNU ld version \([0-9][0-9]*\)\.\([0-9][0-9]*\).*/-DLD_MAJOR=\1 -DLD_MINOR=\2/p')

ALL-$(CONFIG_STORAGE_MEDIA_NAND)  += $(obj)boot0_nand.bin
ALL-$(CONFIG_STORAGE_MEDIA_MMC)  += $(obj)boot0_sdcard.bin
ALL-$(CONFIG_STORAGE_MEDIA_SPINOR)  += $(obj)boot0_spinor.bin

all:     $(ALL-y)

$(obj)boot0_nand.bin:    $(obj)boot0_nand.axf
    @echo bootaddr is $(CONFIG_BOOT0_RUN_ADDR)
    $(OBJCOPY) $(OBJCFLAGS) -O binary  $< $@

$(obj)boot0_nand.axf:  $(LIBS) $(LIBNAND) $(obj)boot0.lds
    $(LD) $(LIBS) $(LIBNAND) $(PLATFORM_LIBGCC) $(LDFLAGS) -T$(obj)boot0.lds -o boot0_nand.axf -Map boot0_nand.map

$(obj)boot0_sdcard.bin:    $(obj)boot0_sdcard.axf
    $(OBJCOPY) $(OBJCFLAGS) -O binary  $< $@

$(obj)boot0_sdcard.axf:  $(LIBS) $(LIBMMC) $(obj)boot0.lds
    $(LD) $(LIBS) $(LIBMMC)  $(PLATFORM_LIBGCC) $(LDFLAGS) -T$(obj)boot0.lds -o boot0_sdcard.axf -Map boot0_sdcard.map

$(obj)boot0_spinor.bin:    $(obj)boot0_spinor.axf
    $(OBJCOPY) $(OBJCFLAGS) -O binary  $< $@

$(obj)boot0_spinor.axf:  $(LIBS) $(LIBSPINOR) $(obj)boot0.lds
    $(LD) $(LIBS) $(LIBSPINOR)  $(PLATFORM_LIBGCC) $(LDFLAGS) -T$(obj)boot0.lds -o boot0_spinor.axf -Map boot0_spinor.map

$(LIBS): depend
    $(MAKE) -C $(SRCTREE)$(dir $(subst $(OBJTREE),,$@))

$(LIBNAND): depend
    $(MAKE) -C $(SRCTREE)$(dir $(subst $(OBJTREE),,$@))

$(LIBMMC): depend
    $(MAKE) -C $(SRCTREE)$(dir $(subst $(OBJTREE),,$@))

$(LIBSPINOR): depend
    $(MAKE) -C $(SRCTREE)$(dir $(subst $(OBJTREE),,$@))

$(obj)boot0.lds: $(BOOT0_LDSCRIPT)
    @$(CPP) $(ALL_CFLAGS) $(LDPPFLAGS) -ansi -D__ASSEMBLY__ -P - <$^ >$@

depend: .depend
#########################################################################

# defines $(obj).depend target
include $(SRCTREE)/rules.mk

sinclude .depend

#########################################################################

/*
* start.S
*
* Copyright(c) 2007-2018 Jianjun Jiang <8192542@qq.com>
* Official site: http://xboot.org
* Mobile phone: +86-18665388956
* QQ: 8192542
*
* This program is free software; you can redistribute it and/or modify
* it under the terms of the GNU General Public License as published by
* the Free Software Foundation; either version 2 of the License, or
* (at your option) any later version.
*
* This program is distributed in the hope that it will be useful,
* but WITHOUT ANY WARRANTY; without even the implied warranty of
* MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the
* GNU General Public License for more details.
*
* You should have received a copy of the GNU General Public License
* along with this program; if not, write to the Free Software Foundation,
* Inc., 59 Temple Place, Suite 330, Boston, MA  02111-1307  USA
*
*/

/*
* Exception vector table
*/
.text
    .arm

    .global    _start
_start:
    /* Boot head information for BROM */
    .long 0xea000016
    .byte 'e', 'G', 'O', 'N', '.', 'B', 'T', '0'
    .long 0, 0x3a00
    .byte 'S', 'P', 'L', 2
    .long 0, 0
    .long 0, 0, 0, 0, 0, 0, 0, 0
    .long 0, 0, 0, 0, 0, 0, 0, 0    /* 0x40 - boot params, 0x58 - fel boot type, 0x5c - dram size */

_vector:
    b reset
    ldr pc, _undefined_instruction
    ldr pc, _software_interrupt
    ldr pc, _prefetch_abort
    ldr pc, _data_abort
    ldr pc, _not_used
    ldr pc, _irq
    ldr pc, _fiq

_undefined_instruction:
    .word undefined_instruction
_software_interrupt:
    .word software_interrupt
_prefetch_abort:
    .word prefetch_abort
_data_abort:
    .word data_abort
_not_used:
    .word not_used
_irq:
    .word irq
_fiq:
    .word fiq

/*
* The actual reset code
*/
reset:
    /* Save boot params to 0x00000040 */
    ldr r0, =0x00000040
    str sp, [r0, #0]            /* 0x00000040 = 保存堆栈*/
    str lr, [r0, #4]            /* 0x00000044 = 保存返回地址*/
    mrs lr, cpsr                /* 读 状态机*/
    str lr, [r0, #8]            /* 0x00000048 = 保存状态寄存器*/
    mrc p15, 0, lr, c1, c0, 0   /* 读 MMU及相关的*/
    str lr, [r0, #12]           /* 0x0000004c = MMU及相关的*/
    mrc p15, 0, lr, c1, c0, 0   /* 读 MMU及相关的*/
    str lr, [r0, #16]           /* 0x00000050 = MMU及相关的*/

    /* Check boot type just for fel */
    mov r0, #0x0
    ldr r1, [r0, #8]            /* R1 = 0x00000008地址内的数据*/
    ldr r2, =0x4c45462e         /* r2 = 0x4c45462e */
    cmp r1, r2                  /* 比较 r1 和 r2  */
    bne 1f                      /* 不相等跳到 1f = 向后调到 1: */
    ldr r1, =0x1                /* r1 = 0x01 */
    str r1, [r0, #0x58]         /* *(0x00000058) = 0x1 这里放的是启动是不是在FEL模式*/
    /* 以上就是 比较0x00000008的内容与0x4c45462e  是不是想等 相等 跳过 ，不等 设置 0x00000058的内容为1
1:    nop

    /* Enter svc mode and mask interrupts */
    mrs r0, cpsr          /* 读状态寄存器 */
    bic r0, r0, #0x1f     /* r0 = r0 & (!0x0000001f) 清零处理器工作模式*/
    orr r0, r0, #0xd3     /* r0 = r0 |   0x000000d3  设置处理器为系统模式，并关闭IRQ FIQ 中断*/
    msr cpsr, r0          /* 写状态寄存器*/

    /* Set vector to the low address */
    mrc p15, 0, r0, c1, c0, 0
    bic r0, #(1<<13)          /*  设置异常向量地址为 0x0到0x1c */
    mcr p15, 0, r0, c1, c0, 0

    /* Copy vector to the correct address */
    adr r0, _vector             /*相对寻址到_vector,并把里面的内容读到r0,相对寻址的好处就是，可以做到代码与链接地址无关*/
    mrc p15, 0, r2, c1, c0, 0   /* 读协处理器寄存器*/
    ands r2, r2, #(1 << 13)     /* 检查异常向量地址高端低端设置位 */
    ldreq r1, =0x00000000       /* if((向量地址设置位) == 1)  r1 = 0x00000000; */
    ldrne r1, =0xffff0000       /* if((向量地址设置位) != 1)  r1 = 0xffff0000; */
    ldmia r0!, {r2-r8, r10}
    stmia r1!, {r2-r8, r10}     /* 将r2-r8,r10 放到 按顺序放到 r0 指向的地址; */
    ldmia r0!, {r2-r8, r10}
    stmia r1!, {r2-r8, r10}
     /* 常向量地址高端低端设置位，从本代啊的位置拷贝向量到系统设置的向量地址*/

    /* Initial system clock, ddr add uart */
    bl sys_clock_init
    bl sys_dram_init
    bl sys_uart_init

    /* Copyself to link address 自我复制到链接器编译后的绝对地址。 链接时是ddr的内存地址，要搞清楚这时执行的地址可能在0x0000,或是spi闪存的映射地址*/
    adr r0, _start   /* r0 = _start相对的地址 */
    ldr r1, =_start  /* r1 = _start绝对的地址 */
    cmp r0, r1       /* 比较有没有跑过现代码 */
    beq 1f           /* 跑过向后调到 1:*/
    bl sys_copyself
1:    nop

    /* Initialize stacks */
    mrs r0, cpsr
    bic r0, r0, #0x1f
    orr r1, r0, #0x1b       /*进入未定义异常*/
    msr cpsr_cxsf, r1
    ldr sp, _stack_und_end

    bic r0, r0, #0x1f
    orr r1, r0, #0x17       /*进入中止异常*/
    msr cpsr_cxsf, r1
    ldr sp, _stack_abt_end

    bic r0, r0, #0x1f
    orr r1, r0, #0x12      /*进入IRQ异常*/
    msr cpsr_cxsf, r1
    ldr sp, _stack_irq_end

    bic r0, r0, #0x1f
    orr r1, r0, #0x11      /*进入FIQ异常*/
    msr cpsr_cxsf, r1
    ldr sp, _stack_fiq_end

    bic r0, r0, #0x1f
    orr r1, r0, #0x13      /*进入管理异常*/
    msr cpsr_cxsf, r1
    ldr sp, _stack_srv_end

    /* Copy data section */
    ldr r0, _data_start          /*目的地址*/
    ldr r1, _data_shadow_start   /*源地址  */
    ldr r2, _data_shadow_end
    sub r2, r2, r1               /*拷贝个数*/
    bl memcpy                    /*memcpy(r0,r1,r2); 在keil 里这些是不需要做的*/

    /* Clear bss section */
    ldr r0, _bss_start
    ldr r2, _bss_end
    sub r2, r2, r0
    mov r1, #0
    bl memset                   /*memset(r0,r1,r2); 在keil 里这些是不需要做的*/

    /* Call _main */
    ldr r1, =_main
    mov pc, r1
_main:
    mov r0, #1;
    mov r1, #0;
    bl xboot_main
    b _main

    / * 注意: 非常重要的情况，一定要搞清芯片内部的BROM程序是不是和你现在的启动代码及相关的代码相对应。
        否则买到的是特制的BROM的芯片，将来会有很大的麻烦。
        因为你需要咨询原厂要他提供特制BROM芯片的用法，再修改现在的代码。
        但我估计芯片厂商是和客户签订了协议的，一般不会提供。*/

    /* 补记忆
         https://blog.csdn.net/gameit/article/details/13169405            协处理寄存器描述
         https://www.cnblogs.com/armlinux/archive/2011/03/23/2396833.html 状态寄存器描述
         CP15 的寄存器 C0:
         MRC    P15，0，R0，C0，C0，0       #将主标示符寄存器的内容读到AMR寄存器R0中
         MRC    P15，0，R0，C0，C0，1       #将cache类型标识符寄存器的内容读到AMR寄存器R0中

         CP15 的寄存器 C1:
         mrc p15, 0, r0, c1, c0{, 0}     ；将 CP15 的寄存器 C1   的值读到r0中
         mcr p15, 0, r0, c1, c0{, 0}     ；将 r0   的值写到 CP15 的寄存器C1中

         CP15 的寄存器 C2:
         C2寄存器的别名：Translation table base (TTB) register
         C2寄存器用来保存页表的基地址，即一级映射描述符表的基地址。其编码格如下所示：

         CP15 的寄存器 C3:
         CP15 中的寄存器 C3 定义了 ARM 处理器的 16 个域的访问权限。

         CP15 的寄存器 C5:
         CP15 中的寄存器 C5 是失效状态寄存器，分为指令状态失效和数据状态失效。
         MRC p15, 0, <Rd>, c5, c0, 0   访问数据失效状态寄存器
         MRC p15, 0, <Rd>, c5, c0, 1   访问指令状态失效寄存器

         CP15的寄存器C6:
         CP15 中的寄存器 C6 是失效地址寄存器，其中保存了引起存储访问失效的地址，分为数据失效地址寄存器和指令失效地址寄存器
         MRC p15, 0, <Rd>, c6, c0, 0  访问数据失效地址寄存器
         MRC p15, 0, <Rd>, c6, c0, 2  访问指令失效地址寄存器

         CP15的寄存器C7:
         CP15 的 C7 寄存器用来控制 cache 和写缓存，它是一个只写寄存器，读操作将产生不可预知的后果。
         访问 CP15 的 C7 寄存器的指令格式如下所示：
         mcr p15, 0, <rd>, <c7>, crm, <opcode_2>               ；<rd> 、 <crm> 和 <opcode_2> 的不同取值组合，实现不同功能

         CP15的寄存器C8:
         系统协处理器CP15的寄存器C8就是清除TLB内容的相关操作。它是一个只写的寄存器。
         MCR    p15，0，Rd，c8，CRm，opcode_2

         CP15的寄存器C12
         CP15寄存器C12用来设置异常向量基地址，其编码格式如下所示：
         MCR p15, 0, <Rd>, c12, c0, 0                 ；Rd中存放要修改的异常向量基地址

         CP15的寄存器C13
         CP15中的寄存器C13用于快速上下文切换。其编码格式如下所示。
    */
    /*
       cpu 引导过程 当上电时 跑BROM的程序 会检测spi闪存内有没有符合规范的引导信息。 所以这里的_start小段常数里就放了这些信息
       注意代码编译好了还需要 用mksunxi.exe将这个位置的某些地方修改一下保存到bin文件，再烧到闪存才有效。

       如果再仔细研究一下fel.exe 的代码，里面很多小段小段的2进制代码，这些2进制的汇编源码在fel源代码码里也注释了。
       这样就可以直接通过jatg调试器按规则下载那些小段小段的代码到芯片执行，之后直接下载自己的编译代码到内存运行。
       就可以快速执行调试代码了，效率比烧闪存要快很多，并且我是想用keil,效率更高，因为可以直观的看断点后的所有寄存器和变量等。

       关于怎么在keil下，编译后下载代码到内存，并执行代码，可参考asm9260t.ini 文件

       （只要不烧本代码到闪存，新片就会进入FEL模式,并且usb也变成了下载程序的接口)

       目前手上没f1c100的板子。在h2+的板子上测试了下xboot,但是先下载spl ，才能下载xboot执行，
       并不是像填坑网讲的那样。直接下xboot,因为EFL模式下，会检测到xboot的代码超过了长度。
       不知道f1c100是不是支持直接下xboot,还是说他的spi闪存里有spl的代码。

       昨天看了填坑网的实验。原来是spi闪存里有spl引导程序 ,也就是原厂固件的前16k,有了这前16k，代码就不需要进入FEL模了，
       芯片启动后会执行这里的代码。

       我在思考一个问题。
       1 对于不是定制的芯片，一定要在程序里做自己的加密和防止代码被复制的可能，当然在开源的代码下，没有必要，因为要遵循开源协议。
         国产的系体没有这个限制，因为它的协议是，自己代码的部分可以不开源。

       2 到底是定制spl ,还是定制BROM, 否则怎么区别世面上同类被仿照的产品。spl可以不需要芯片厂商的参与，自己解决，相对麻烦少很多。
        但代码被复制的可能性很大。也可以通过软件的手段解决，但也会有麻烦事情。

       3 很多通用的mcu， 其实都有这些所谓的BROM和SPL，只不过从来没有出现过。
         导致他们认为自己的代码很安全。对于芯片厂商都是虚设。
         如果某个芯片厂商人员外泄，一切都变得不安全。

       只要开网络你们就把我的鼠标搞到不能正常。我靠

       1 GM8136s 25的价格不能接受。 2功耗  3 keil 不支持arm v6, 快捷的调试很重要。
    */
    .global return_to_fel
return_to_fel:
    mov r0, #0x4
    mov r1, #'e'
    strb r1, [r0, #0]
    mov r1, #'G'
    strb r1, [r0, #1]
    mov r1, #'O'
    strb r1, [r0, #2]
    mov r1, #'N'
    strb r1, [r0, #3]
    mov r1, #'.'
    strb r1, [r0, #4]
    mov r1, #'F'
    strb r1, [r0, #5]
    mov r1, #'E'
    strb r1, [r0, #6]
    mov r1, #'L'
    strb r1, [r0, #7]
    ldr r0, =0x00000040
    ldr sp, [r0, #0]
    ldr lr, [r0, #4]
    ldr r1, [r0, #16]
    mcr p15, 0, r1, c1, c0, 0
    ldr r1, [r0, #12]
    mcr p15, 0, r1, c1, c0, 0
    ldr r1, [r0, #8]
    msr cpsr, r1
    bx lr
    /* 将BROM程序 进入本复位代码时保存的现场及相关又恢复，并返回到BROM程序 */
/*
* Exception handlers 下面的需要修改到系统需要的。
* 一般系统会提供一些函数给异常调用，还有保存现场和恢复现场的代码。 这样看xboot,还离做系统很远。
*/
    .align 5
undefined_instruction:
    b .

    .align 5
software_interrupt:
    b .

    .align 5
prefetch_abort:
    b .

    .align 5
data_abort:
    b .

    .align 5
not_used:
    b .

    .align 5
irq:
    ldr sp, _stack_irq_end
    sub sp, sp, #72
    stmia sp, {r0 - r12}
    add r8, sp, #60
    stmdb r8, {sp, lr}^
    str lr, [r8, #0]
    mrs r6, spsr
    str r6, [r8, #4]
    str r0, [r8, #8]
    mov r0, sp
    bl arm32_do_irq
    ldmia sp, {r0 - lr}^
    mov r0, r0
    ldr lr, [sp, #60]
    add sp, sp, #72
    subs pc, lr, #4

    .align 5
fiq:
    ldr sp, _stack_irq_end
    sub sp, sp, #72
    stmia sp, {r0 - r12}
    add r8, sp, #60
    stmdb r8, {sp, lr}^
    str lr, [r8, #0]
    mrs r6, spsr
    str r6, [r8, #4]
    str r0, [r8, #8]
    mov r0, sp
    bl arm32_do_fiq
    ldmia sp, {r0 - lr}^
    mov r0, r0
    ldr lr, [sp, #60]
    add sp, sp, #72
    subs pc, lr, #4

/*
* The location of section
*/
    .align 4
_image_start:
    .long __image_start
_image_end:
    .long __image_end
_data_shadow_start:
    .long __data_shadow_start
_data_shadow_end:
    .long __data_shadow_end
_data_start:
    .long __data_start
_data_end:
    .long __data_end
_bss_start:
    .long __bss_start
_bss_end:
    .long __bss_end
_stack_und_end:
    .long __stack_und_end
_stack_abt_end:
    .long __stack_abt_end
_stack_irq_end:
    .long __stack_irq_end
_stack_fiq_end:
    .long __stack_fiq_end
_stack_srv_end:
    .long __stack_srv_end
