练习KiCad6.0，再来个F1C系列的小板子，M.2 E_KEY TYPE2230 金手指版本，先看图。

原理图参考了立创gloomyghost大神版本，那原理图EA3036部分电容的位置有些问题，这里做了修正。

板子采用4层板，注意选择PCB板厚0.8mm，目前还未打样验证功能。

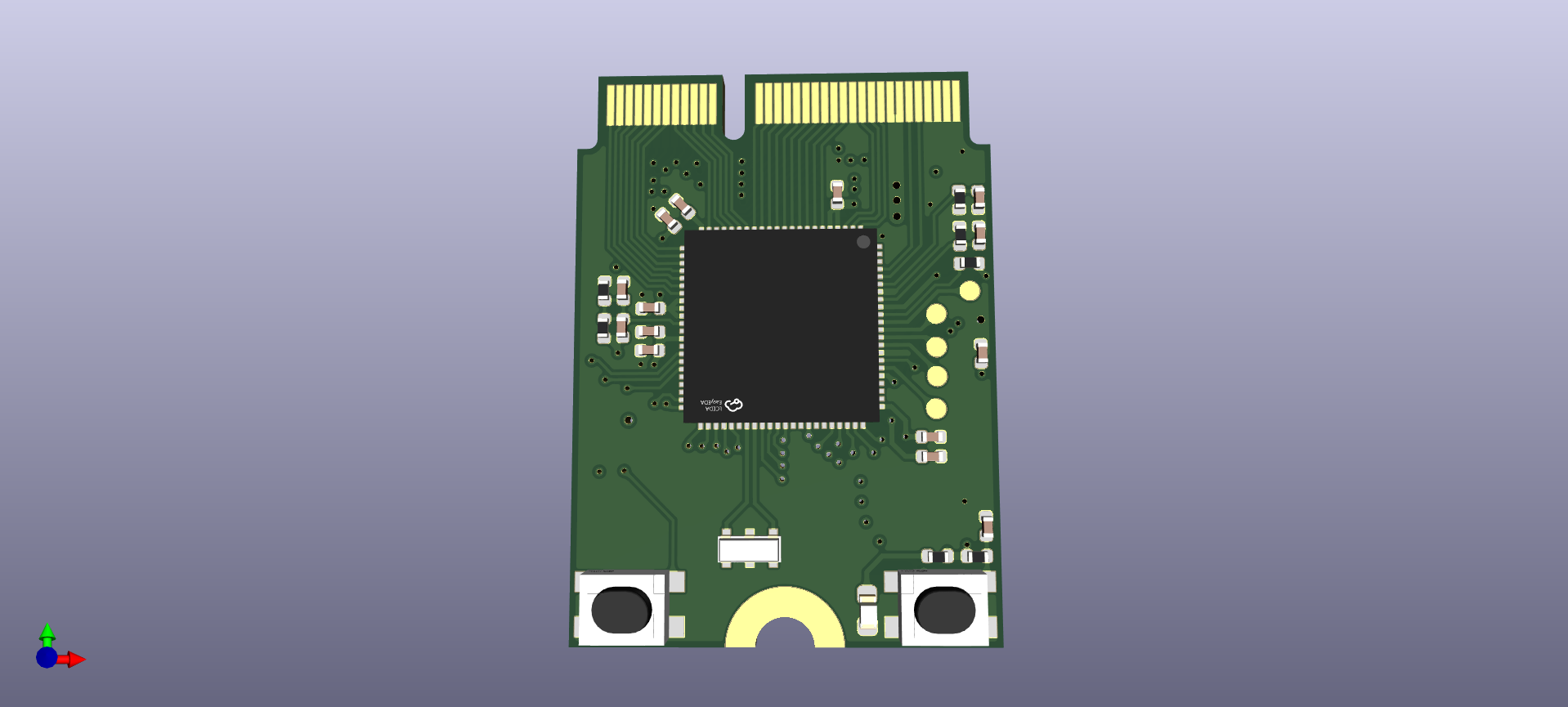

正面图

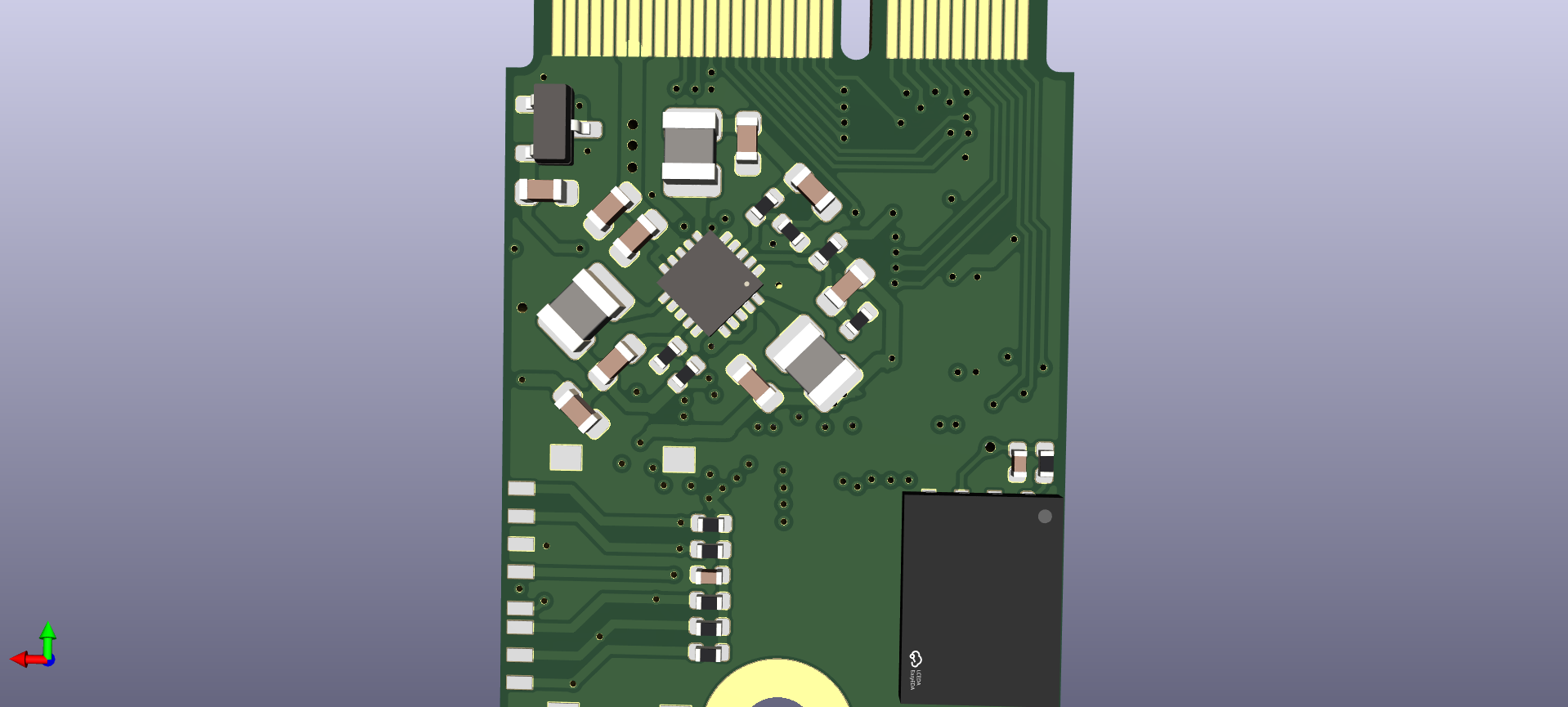

背面图：

PCB文件分享：
F1C_Pi.zip

没画过几次四层PCB，有问题请指正！
