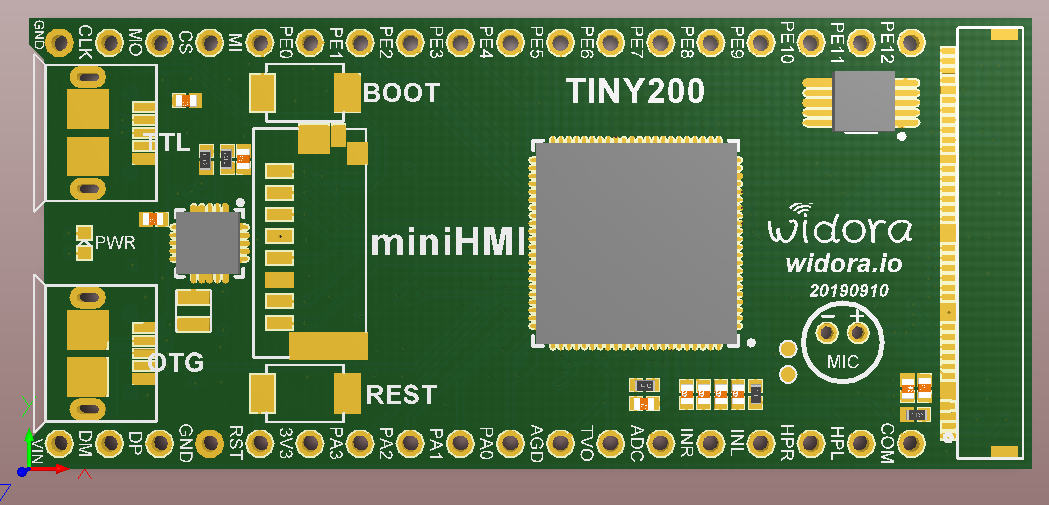

还在加班加点画F1C100s/F1C200s PCB吗,widora tiny200 PCB已经开源了

还在加班加点画F1C100s PCB图吗,

widora tiny200s 第一版 PCB图(四层)已经开源了









以下由 @哇酷小二 2020-09-06 更新
---------------------------------
tiny200 r1/r2/r3 PCB全部开源了: https://github.com/widora/TINY200

不方便github的朋友可以本站下载: TINY200_git_20200906.7z

淘宝购买链接: https://item.taobao.com/item.htm?id=587925184119


SDK更新:

buildroot-tiny200 (F1C100/200s) 开发包近期更新内容 * 已支持DVP摄像头 *
http://whycan.cn/t_5221.html#p52926 by @aodzip
(出处:哇酷开发者社区【全志 V3S/F1C100s/X3】)





离线

楼主 #2 2020-05-29 14:38:24

哇酷小二
wechat微信:whycan_cn
所在地: 你猜
注册时间: 2020-04-22
已发帖子: 3,378
积分: 1902
个人网站

Re: 还在加班加点画F1C100s/F1C200s PCB吗,widora tiny200 PCB已经开源了

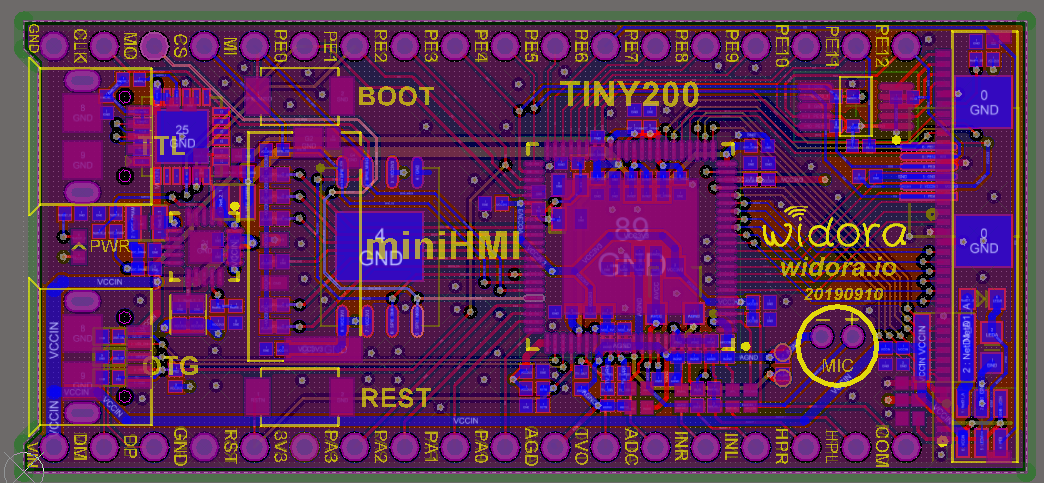

仅第一版原理图,PCB, PDF, BOM,坐标下载: Tiny200_sch_pcb.7z

r1版本PCB:Tiny200-PCB.pdf (仅第一版)

r1版本原理图:Tiny200-SCH.pdf (仅第一版)



r2版本原理图:
tiny200_r2_main.pdf

tiny200_r2_periph.pdf



r3版本原理图:
tiny200_r3_main.pdf

tiny200_r3_periph.pdf
