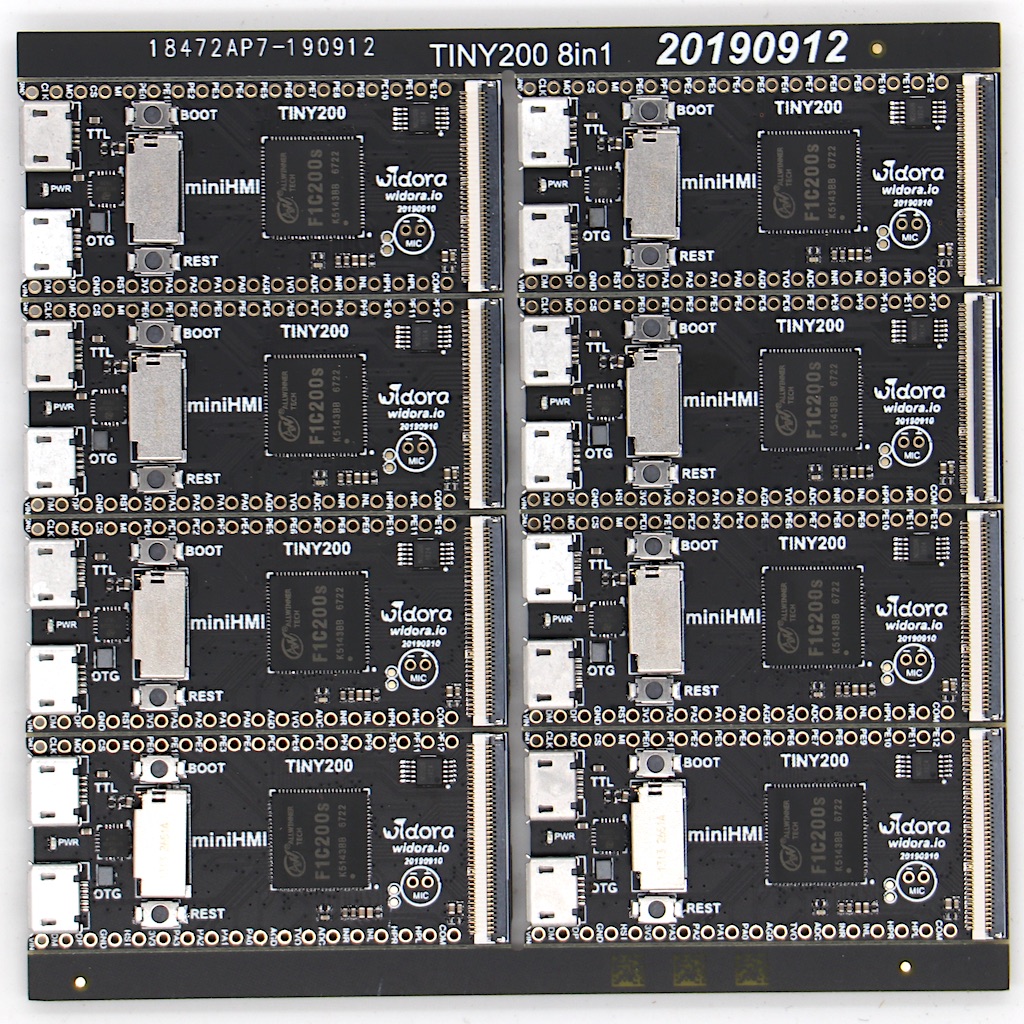

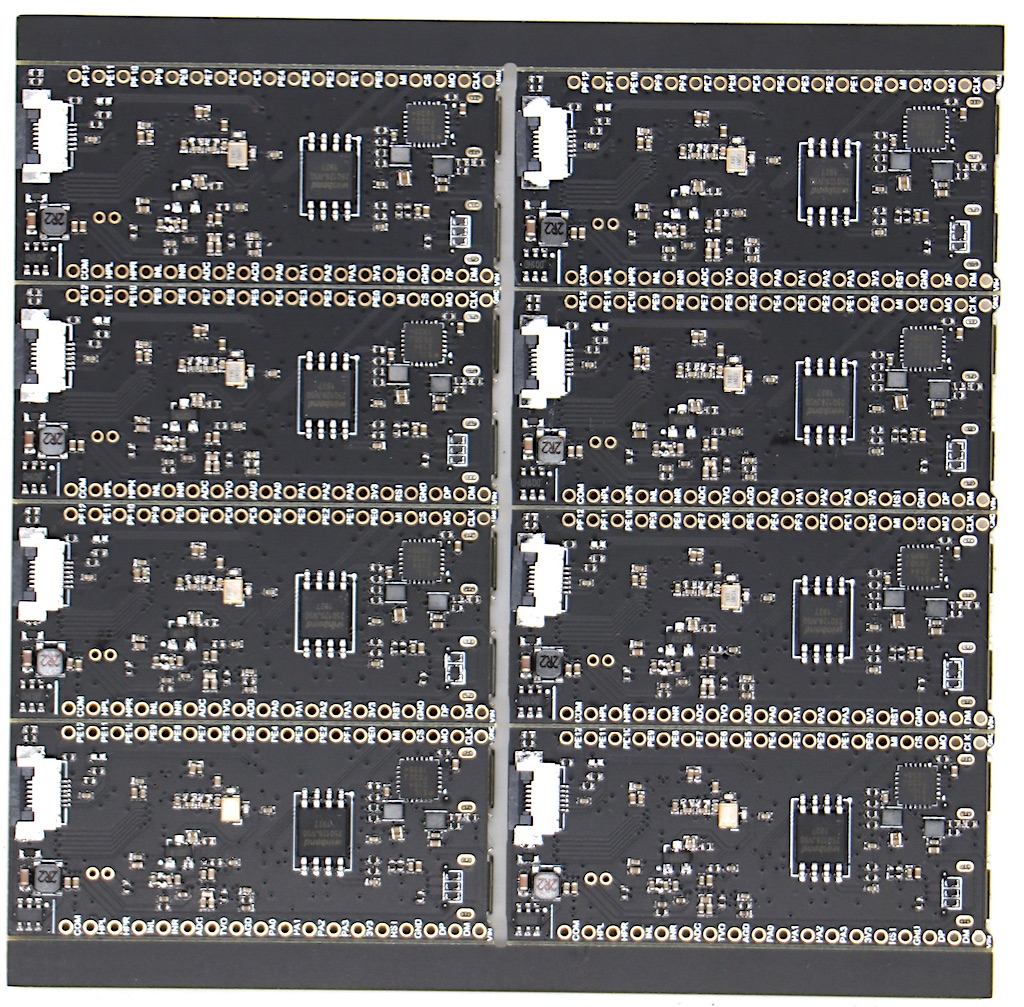

WIDORA TINY200，基于F1C200S的极客小板(R3已发布,有5寸电容屏液晶屏套餐)

mango · 2019-08-03 20:39:26

续前贴： BITC200（F1c200s/100s）手工焊接简直焊瞎了眼（ https://whycan.cn/t_2195.html ）

默认支持40P RGB电阻触摸屏通用FPC口，和6P通用电容触摸屏FPC。其余资源全部引出到2.54间距双排针。
板子大小：2000X900mil（50.8*22.86mm) ，两排针间隔：20.32mm（800mil）
资源：
1、USB-TTL CP2104串口控制台
2、microUSB OTG口
3、16M nor FLASH
4、TF卡槽，可接TF卡或TF-WiFi
5、40P通用RGB FPC排座（含电容触摸屏）
6、6P通用电容触摸FPC排座
7、MIC一个
8、BOOT按键、复位按键
9、50.8*22.86mm纤瘦尺寸，2.54排针引出所有资源，排针间隔20.32mm适合面包板

metro · 2019-08-03 20:57:49


达克罗德 · 2019-08-03 21:02:16

支持一下，出来买一个

ippen · 2019-08-03 23:21:54

mango 说：

续前贴： BITC200（F1c200s/100s）手工焊接简直焊瞎了眼（https://whycan.cn/t_2195.html）
默认支持40P RGB电阻触摸屏通用FPC口，和6P通用电容触摸屏FPC。其余资源全部引出到2.54间距双排针。
板子大小：2000X900mil（50.8*22.86mm) ，两排针间隔：20.32mm（800mil）
资源：
1、USB-TTL CP2104串口控制台
2、microUSB OTG口
3、16M nor FLASH
4、TF卡槽，可接TF卡或TF-WiFi
5、40P通用RGB FPC排座（含电容触摸屏）
6、6P通用电容触摸FPC排座
7、MIC一个
8、BOOT按键、复位按键
9、50.8*22.86mm纤瘦尺寸，2.54排针引出所有资源，排针间隔20.32mm适合面包板
https://whycan.cn/files/members/383/IMG_1617_20190803-2039.jpg

看样子像双层板

ippen · 2019-08-03 23:33:21

如果能搞定linux主线内核的设备就好了，BSP有点旧

mango · 2019-08-03 23:57:35

ippen 说：

看样子像双层板

4层，仔细看过孔，有完整的一层地和一层电源。

john78 · 2019-08-08 22:41:13

F1c200s 是0.4的QFN?

小王子&木头人 · 2019-08-09 10:11:35

期待一下这回可别跳票了

mango · 2019-08-14 12:37:09

谢谢支持！这次一定做好。预计周六，焊接好的样板到手。
总算把R11那个搞定了。

sea18c · 2019-08-14 15:50:19

看起来不错哦

xm1994 · 2019-08-16 10:57:49

明天到了，板子做好了嘛

mango · 2019-08-17 14:50:38

已经好了，晒一下，用的挖坑镜像（https://whycan.cn/t_2689.html），一把点亮。

msr06rr · 2019-08-19 12:31:03

想买一块玩玩，这次准备上docker，每次都搭环境烦死了

kekemuyu · 2019-08-19 16:26:25

F1c200s可以用烙铁焊吗？

晕哥 · 2019-08-19 16:49:13

kekemuyu 说：

F1c200s可以用烙铁焊吗？

没问题，恒温烙铁调到 350-380 度就可以焊了

xm1994 · 2019-08-19 16:52:24

啥时候开售？来一片玩玩

blade_cheng · 2019-08-19 20:00:03

支持几个OTG设备呢？能否用集线器扩展？

迪卡 · 2019-08-20 09:09:33

晕哥说：

kekemuyu 说：
F1c200s可以用烙铁焊吗？
没问题，恒温烙铁调到 350-380 度就可以焊了

这么高吗？我都是300

Gentlepig · 2019-08-20 09:55:22

用烙铁焊接的话，芯片底部的那片地怎么处理？

晕哥 · 2019-08-20 10:16:37

Gentlepig 说：

用烙铁焊接的话，芯片底部的那片地怎么处理？

设计的时候留焊盘和孔，背面灌锡。

xm1994 · 2019-09-30 15:10:37

这板子咕咕咕了么，

mango · 2019-09-30 15:53:27

xm1994 说：

这板子咕咕咕了么，

预计10.15咕咕咕出来
屏幕暂时找了一批480*272的5寸，先顶上。

kekemuyu · 2019-09-30 16:09:36

mango 说：

xm1994 说：
这板子咕咕咕了么，
预计10.15咕咕咕出来
屏幕暂时找了一批480*272的5寸，先顶上。

没预订屏幕的是不是可以发货了

xm1994 · 2019-09-30 16:29:10

原来淘宝店已经有了

最近编辑记录 xm1994 (2019-09-30 16:30:45)

mango · 2019-09-30 16:31:13

kekemuyu 说：

mango 说：
xm1994 说：
这板子咕咕咕了么，
预计10.15咕咕咕出来
屏幕暂时找了一批480*272的5寸，先顶上。
没预订屏幕的是不是可以发货了

现在我手里也没有量产的板子～～～～，急死了

kekemuyu · 2019-09-30 17:03:33

mango 说：

kekemuyu 说：
mango 说：
预计10.15咕咕咕出来
屏幕暂时找了一批480*272的5寸，先顶上。
没预订屏幕的是不是可以发货了
现在我手里也没有量产的板子～～～～，急死了

哈哈，不急不急，我可以等。lz的时间选的正好碰上了国庆，可以理解。

mango · 2019-10-16 12:06:27

melis和200s的linux sdk怎么分发比较好？

迪卡 · 2019-10-16 22:29:37

分发会被找上?，注意吧。

Ken · 2019-10-21 11:05:13

@mango, TAOBAO上显示预售已结束。想买1套（主板+屏），还有货吗？

mango · 2019-10-22 09:35:48

Ken 说：

@mango, TAOBAO上显示预售已结束。想买1套（主板+屏），还有货吗？

你好，目前无货了，本周五应该还能来一些。

arychen · 2019-10-22 16:50:47

全志的思路真是有点搞不懂。
好多先例已经摆在这里，对开发者越开放，市场越大。

迪卡说：

分发会被找上?，注意吧。

mango · 2019-10-24 18:13:32

明天开始发货

metro · 2019-10-28 18:32:06

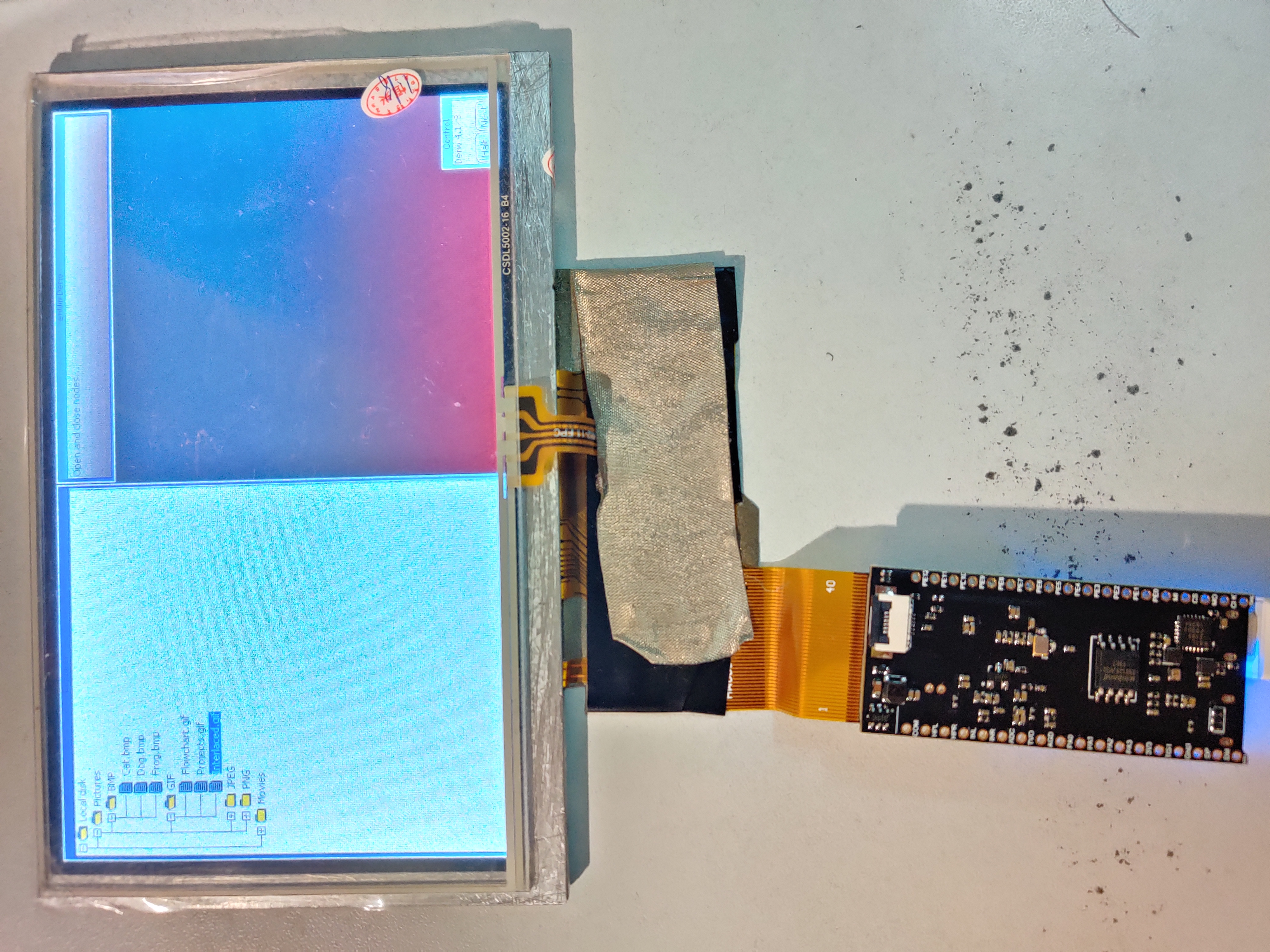

一把点亮，感谢楼主，感谢坑网！

mango · 2019-10-28 18:59:49

metro 说：

一把点亮，感谢楼主，感谢坑网！
https://whycan.cn/files/members/1510/IMG_20191028_182721.jpg

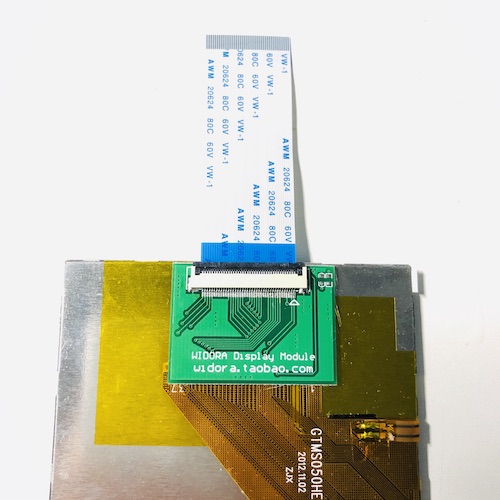

用普通屏幕时TINY200可能是背朝上，所以我们出的屏幕背面有个小板子，调转了FPC方向。

mango · 2019-10-29 22:35:22

原理图： https://widora.io/_media/zh/tiny200-sch.pdf
PCB：https://widora.io/_media/zh/tiny200-pcb.pdf

firstman · 2019-10-30 08:45:23

@metro 你这个烧的是什么系统？debian?有固件吗？

metro · 2019-10-30 10:14:40

firstman 说：

@metro 你这个烧的是什么系统？debian?有固件吗？

是这个固件：https://whycan.cn/t_2689.html，不过这个固件是电容屏的，电阻屏的应该需要另外编译内核，等有时间再研究

tina123456 · 2019-12-28 17:39:44

下载: TF卡固件

参考: https://whycan.cn/t_3156.html#p30880

Biftor · 2019-12-28 19:27:10

tina123456 说：

https://whycan.cn/files/members/2787/478558f12665104b.jpg
下载: TF卡固件
参考: https://whycan.cn/t_3156.html#p30880

where is the tina 3 sources?
please share it somehow

raspberryman · 2019-12-29 09:20:03

Biftor 说：

where is the tina 3 sources?
please share it somehow

要去全志公司申请才行, 我在公司编译的,拿不出来.

insert · 2020-06-09 01:59:09

can i use I2S port on this board?

mango · 2020-06-09 09:35:34

开源sch和pcb： https://github.com/widora/TINY200

dream_lt · 2020-06-09 11:10:26

已经入手了，还在摸索中学习

liyucai · 2020-07-23 15:38:29

不是说已经出了 tiny200 r3 吗？淘宝店里还是没有。

淡定 · 2020-07-23 16:48:16

淘宝有卖吗？给一个链接，谢谢

akinggw · 2020-07-23 17:56:57

能出一款加wifi的板不，接esp8266或者w600都可以。

哇酷小二 · 2020-08-23 16:47:30

R3版本发布了: https://item.taobao.com/item.htm?id=587925184119

TINY200 R3重磅来袭，艺术品级别的开源硬件

TINY200的演进：

R1（极小F1C200开源硬件首次发布，搭配电阻触摸屏）

R2（外形不变，增加DVP接口和音频功放）

R3（修复R2的触摸中断，可新增电容触摸屏，以及软件支持）

5寸电容屏800*480，GT911触摸：80元，和TINY200搭配购买减5元

注意：旺旺不回答技术问题！！！技术讨论请到论坛或群

注意：F1C的软件统一走buildroot方式，Uboot-Linux-rootfs一锅端，我们称之为保姆级玩法，欢迎品尝。

这种方式好处是4种启动全打通：

SPI-NORFLASH方式

TF卡槽处的TF卡方式

SPI-NAND方式（默认GD5G）

SPI处复用为1-Bit-SDIO时，使用雷龙TF卡芯片方式

shenbk · 2020-08-23 17:08:09

发热问题解决了吗？R2开机一段时间有点烫，而另一个网友给我的他自己设计的板子几乎没温度。

sniper33 · 2022-02-05 20:41:35

开发环境整两天都没搞好

mrcong · 2022-02-06 14:56:51

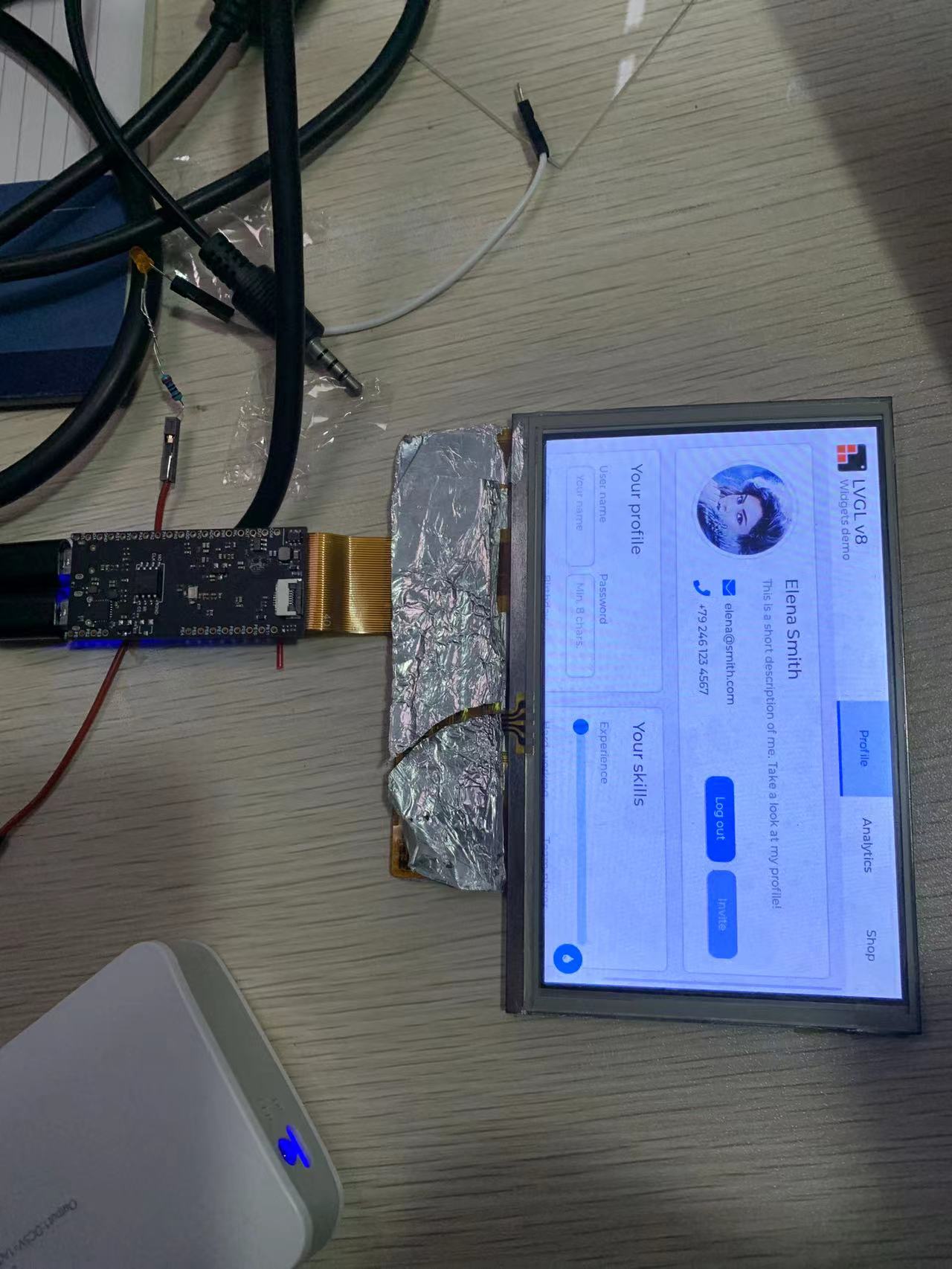

lvgl8

nikoal · 2023-05-23 14:56:38

有开源的bulidroot SDK吗，好不容易找到个RGB屏跑LVGL的。

alex1588 · 2023-06-09 20:17:28

Где посмотреть проект с LVGL?

jiabuda · 2023-06-09 23:58:06

其实我想问问，这个芯片是不是没有spi带dma的驱动？本身就不支持？

我用spi接口接7789屏幕，跑lvgl卡得感人，还不如esp32跑得流畅，很疑惑
