（水帖警告）1K块的Zynq Ultrascale+开发板预售

metro · 2019-11-28 19:41:11

非广告，只是水个积分
1K不到的Zynq Ultrascale+开发板，同芯片的Ultra96某宝价2400，相比之下还是很香的（虽然资源引出不够多
虽然FPGA本身资源不是很多（也就5个矿板的样子），不过搭配的外设还是挺丰富的，4xCortex-A53+2xCortex-R5+Mail400MP2+PCIe Gen2 x1+mini DP+USB 3.0+GbE，已经可以玩得很开心了（
看起来还附送AI计算功能，感觉不亏（
比较大的问题可能是文档不会很全，但是既然是MPSoC，有个JTAG外加XDC应该就足够了吧。。总之有意思

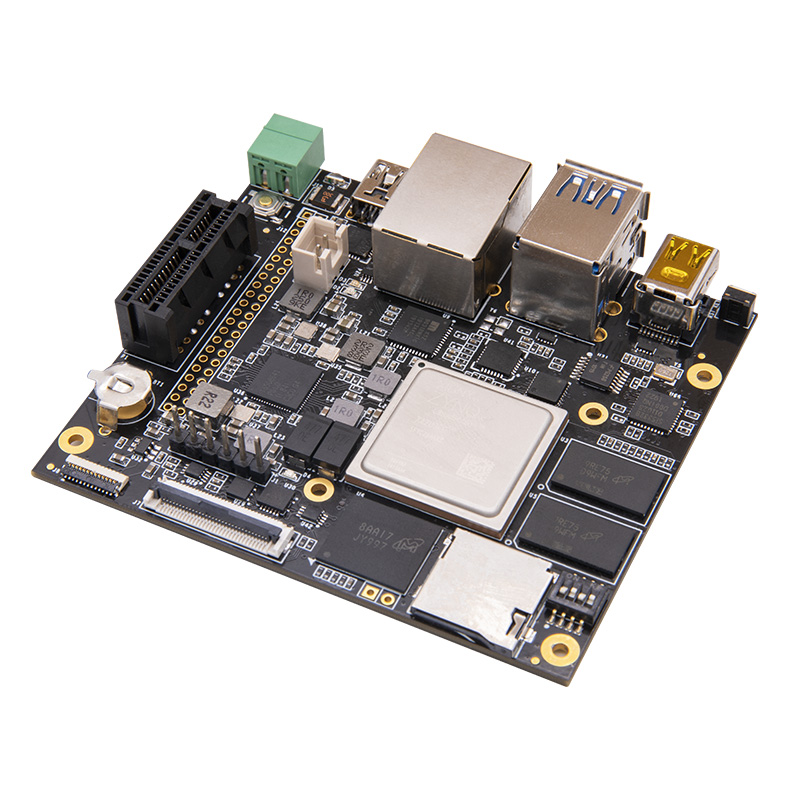

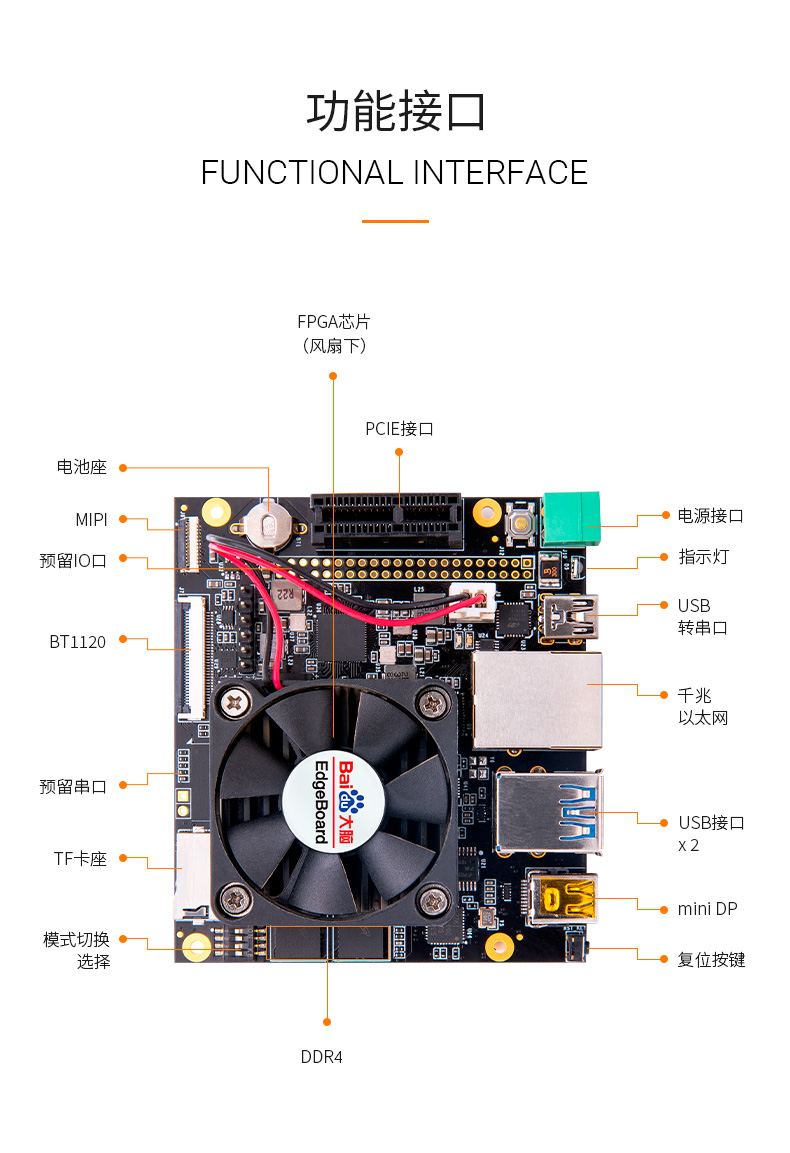

下面贴个图和文档。

EdgeBoard_lite_ug.pdf

最近编辑记录 metro (2019-11-28 20:24:14)

并夕夕 · 2019-11-28 19:57:08

有点意思,关注.

mfkiwl · 2019-11-29 05:58:07

说实话，这个还不错。
等软件环境完善些再下手

sblpp · 2019-11-29 09:01:38

还是很期待...
感觉应该很不错，不过扩展接口比较少啊。

metro · 2019-11-29 09:28:12

贴一下更多的细节：

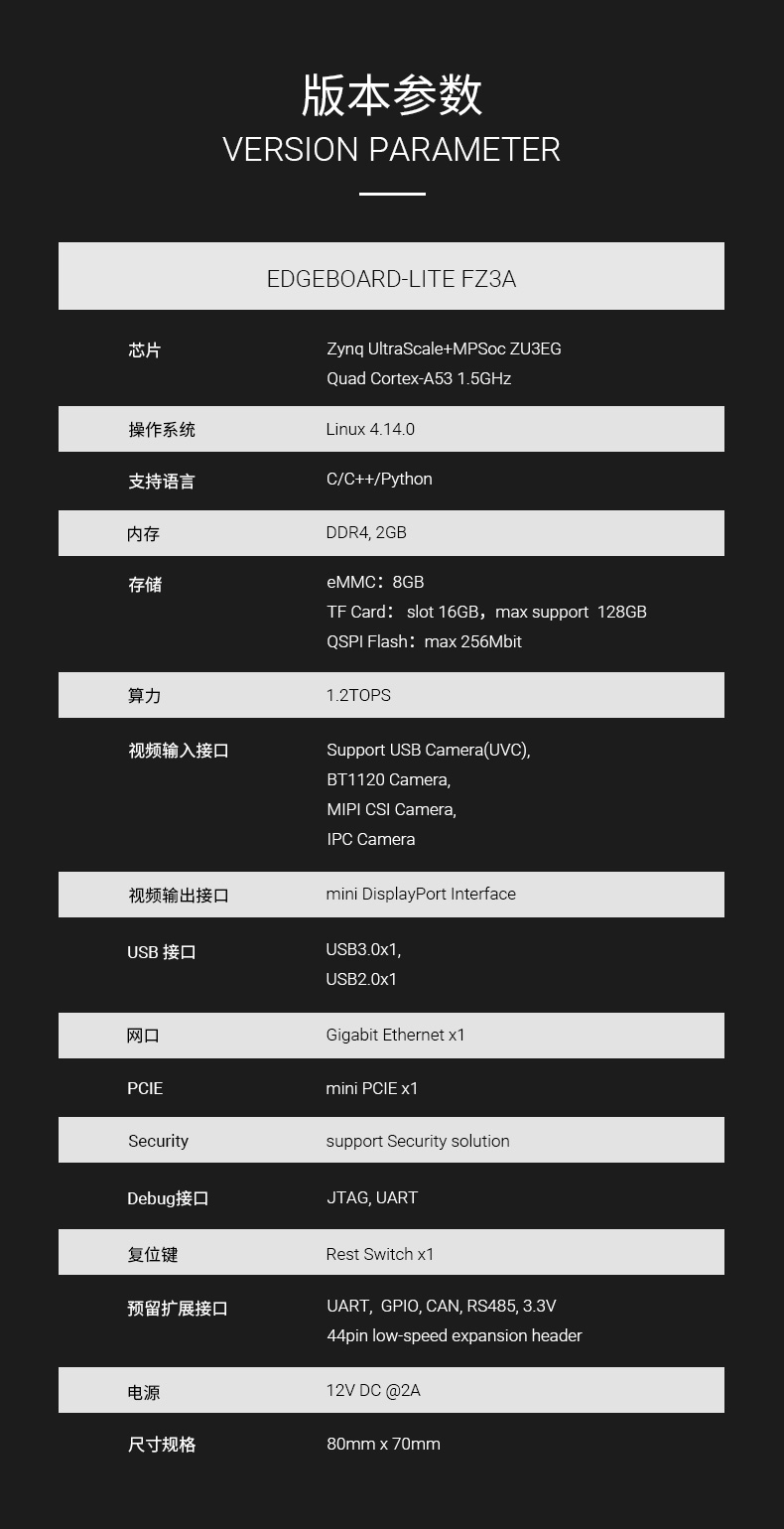

看介绍，似乎还支持eMMC和SPI Flash？不过不清楚内存的位宽。另外板上的接口似乎不是mini PCIe，是普通的PCIe。

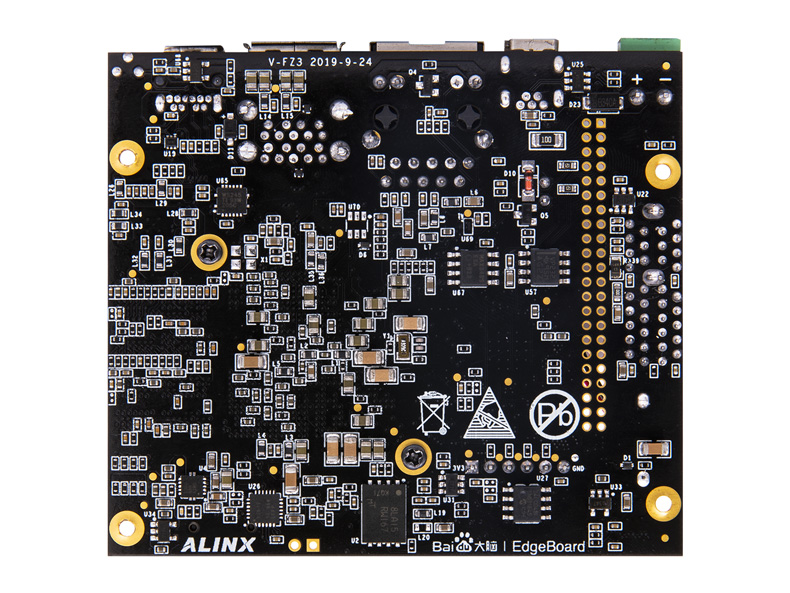

这张图可以看到更加完整的PCB，eMMC和SPI Flash应该都会留有位置，不知道默认会不会焊上去。。还有暂时不清楚哪个是USB 3.0哪个是2.0（Zynq Ultrascale+应该支持两路3.0）。

metro · 2019-11-29 09:35:39

手册上已有的扩展接口原理图：

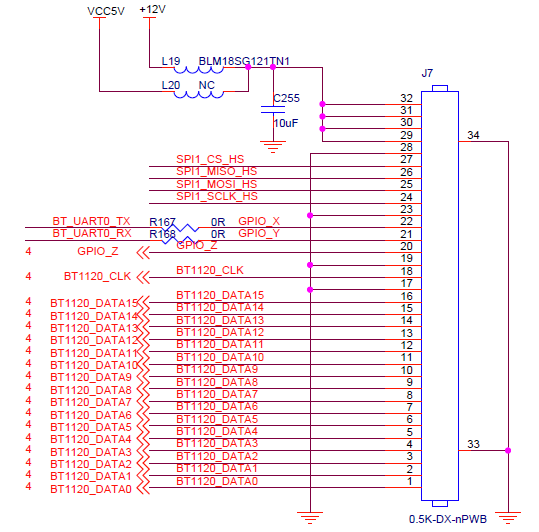

BT1120，并行输入的摄像头接口

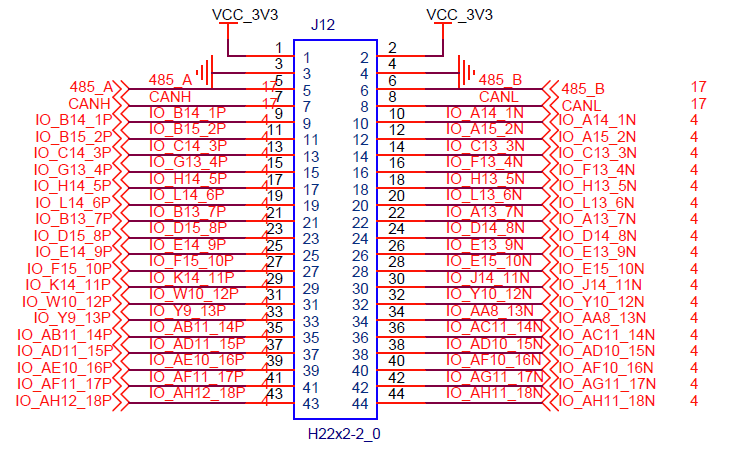

GPIO扩展接口（44 pin，2.0 mm间距）

MIPI和PCIe暂时还没有看到原理图。

GPIO除了CAN和485连接PS，其它都是连接PL，看起来都是差分引出的，不知道有没有在布线上做处理。。不过应该是很够用了，完爆PYNQ Z2（严肃脸

最近编辑记录 metro (2019-11-29 09:38:05)

夏雨夜寐 · 2019-11-29 13:16:31

围观下

metro · 2019-11-29 14:46:38

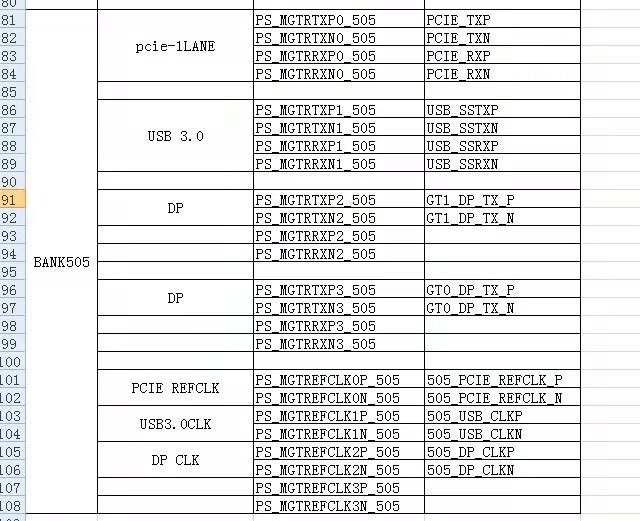

在某群看到的PS GTR引脚分布，确认引出1xUSB 3.0+PCIe Gen2x1+DisplayPort v1.2a 2-lanes，正好4个PS GTR通道~~（话说不知道能不能把PCIe魔改成第二个USB接口，嘿嘿）~~
DP最高支持4Kx2K@30 fps，虽然没有60帧有些遗憾，不过比Zynq 7000靠外置PHY还是有进步的（PYNQ Z2连1080p都够呛

最近编辑记录 metro (2019-11-29 14:52:22)

mango · 2019-11-29 18:01:01

这布局看着极为舒服

metro · 2019-11-30 09:19:52

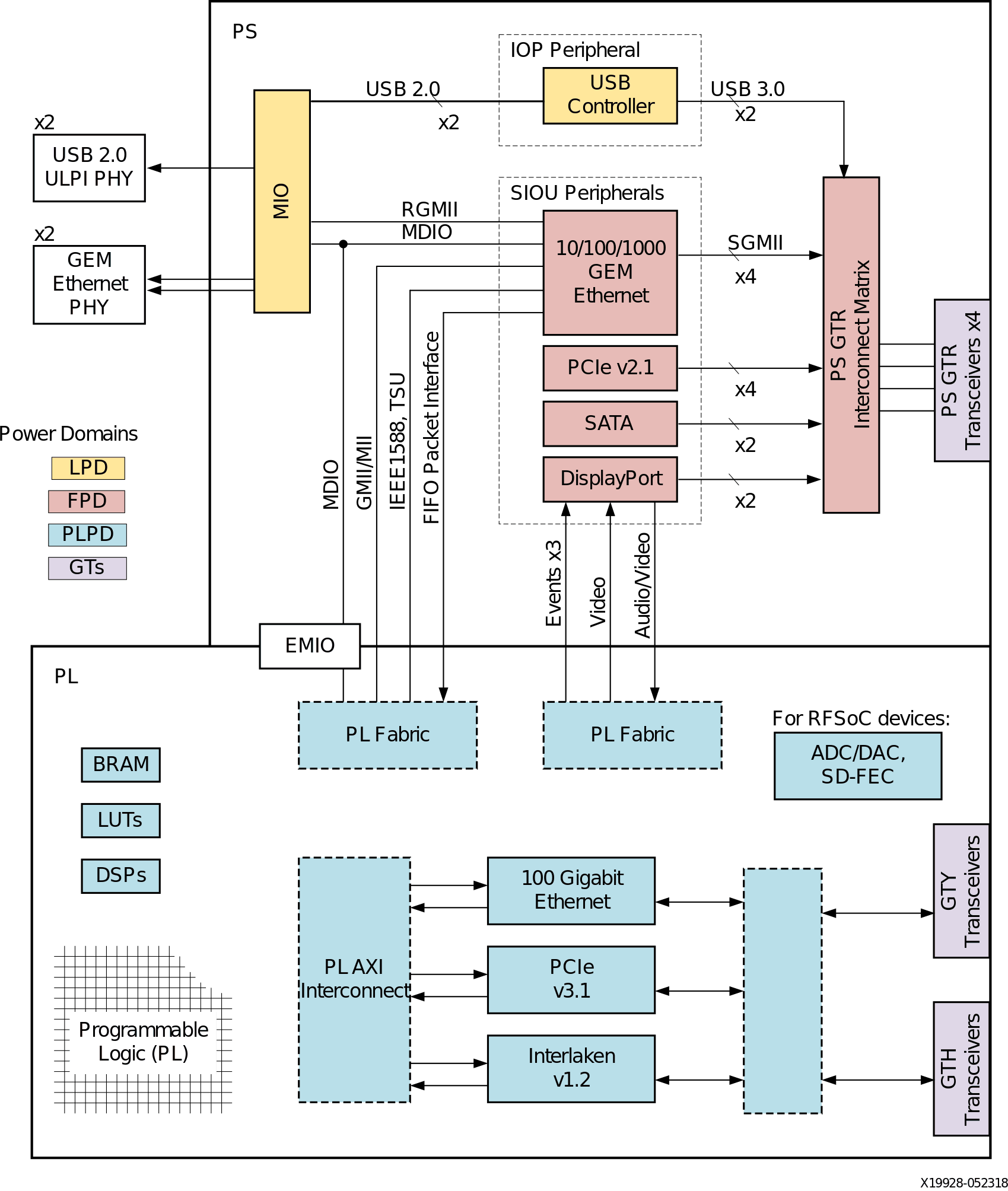

【悲报】从PS-GTR的互联矩阵看来要用GTR0做个USB 3.0应该是不行了（和GTR1共用一个控制器），不过看起来还是可以用于SATA 3？如果要用USB 3.0的话，只能买一块转接板了。。好在价格看起来不贵。

DENHJD · 2019-11-30 13:16:03

这板子这个价格是挺香的，那个破风扇配上百度的贴纸挺有内味的，不过没看见JTAG口引哪去了
ZYNQ MP的PS-GTR是挺坑爹的，说是俩USB3.0+PCIE X4+2line DP，datasheet拉下来一看全复用的
很好奇楼主为什么这么纠结于USB3.0，数据量不是完全跑满加个HUB不就够了，PCIE这种东西才好玩不是，连个NVME之类的

最近编辑记录 DENHJD (2019-11-30 13:17:12)

metro · 2019-11-30 14:18:12

DENHJD 说：

这板子这个价格是挺香的，那个破风扇配上百度的贴纸挺有内味的，不过没看见JTAG口引哪去了
ZYNQ MP的PS-GTR是挺坑爹的，说是俩USB3.0+PCIE X4+2line DP，datasheet拉下来一看全复用的
很好奇楼主为什么这么纠结于USB3.0，数据量不是完全跑满加个HUB不就够了，PCIE这种东西才好玩不是，连个NVME之类的

JTAG就是FPC 32p旁边那个2.54mm 6p接口。
主要还是觉得USB 3.0的通用性比较好，而且这个控制器只有6in6out共12个ep，担心hub接太多不是很够用。。另外确实不大了解PCIe，不过这么一说，接支持SATA/NVME的SSD的话，NVME应该要远好于SATA吧。。不知道x1的兼容性会不会有影响。

DENHJD · 2019-11-30 15:08:14

metro 说：

JTAG就是FPC 32p旁边那个2.54mm 6p接口。
主要还是觉得USB 3.0的通用性比较好，而且这个控制器只有6in6out共12个ep，担心hub接太多不是很够用。。另外确实不大了解PCIe，不过这么一说，接支持SATA/NVME的SSD的话，NVME应该要远好于SATA吧。。不知道x1的兼容性会不会有影响。

X1完全可以，差不多SATA3的速度吧，加上NVME盘一般4K速度都比SATA盘高些
PCIE也可以挂多口网卡、声卡甚至DSP之类的，另外PCIE可以转USB，USB可转不了PCIE

metro · 2019-12-03 14:36:04

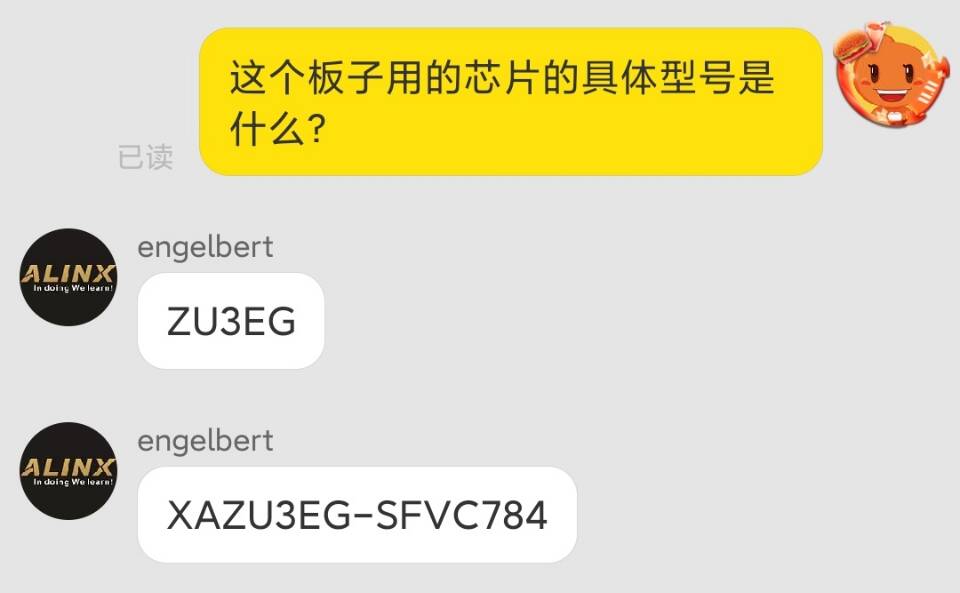

确认是车规级的XAZU3EG，看来不是一般地耐艹。

sysclock · 2020-03-05 08:41:16

啥时候上市？

metro · 2020-03-05 08:47:47

sysclock 说：

啥时候上市？

早上市了，详见https://whycan.com/viewtopic.php?id=3411

最近编辑记录 metro (2020-03-05 08:48:59)

sea18c · 2020-03-05 15:43:06

围观下 lol

dingxmhan · 2020-06-11 22:54:02

淘宝上搜了一下都超了1k呢，口袋还是有点紧

mojerro · 2023-05-16 23:00:56

fpga感觉没便宜板子啊
