K21+AP6210B+12864 液晶板子的一些资料

首先感谢昏哥邀请~~
https://whycan.cn/t_1137.html

蓝牙我玩不来,只会玩mcu和屏幕
点亮屏幕和led的效果

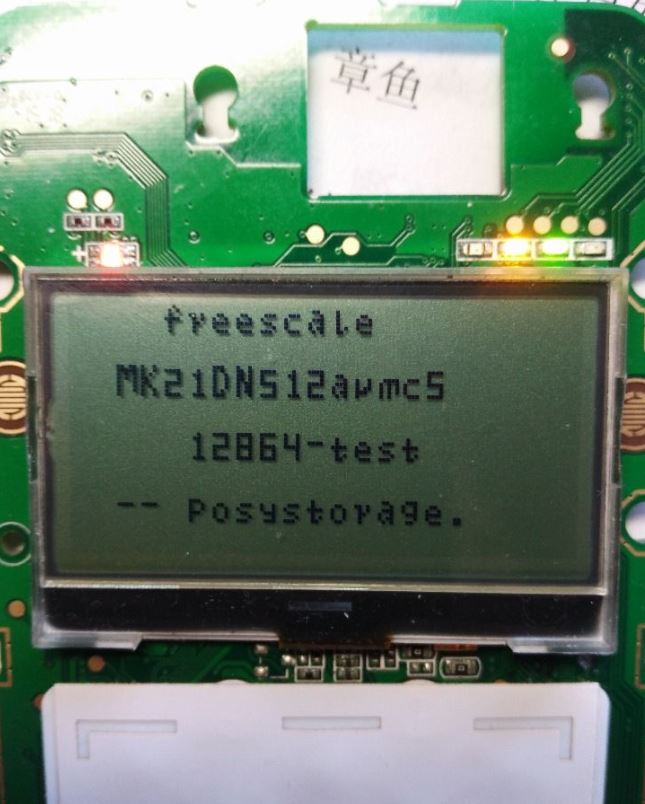

点亮屏幕

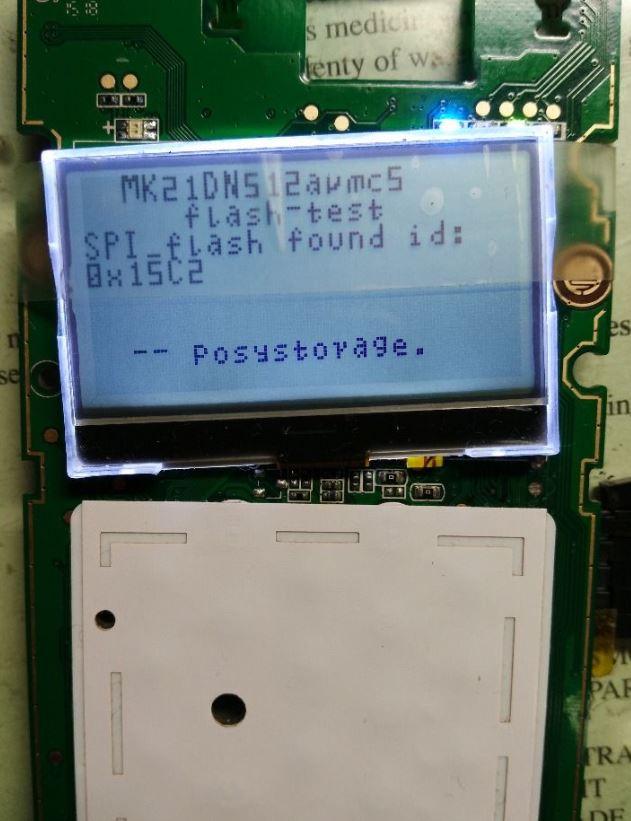

flash测试


贴上我跑出来的引脚定义:

双led,L10(正,vdd)  右下,负c8 右上,负b6
                 c2         c12

B7  C7  K11  L11
c7  c6  a19  a18
四个LED,从左至右

调试下载口  从上到下
vdd
jtag clk
jtag di   rx
jtag tdo  tx
jtag tms  swd

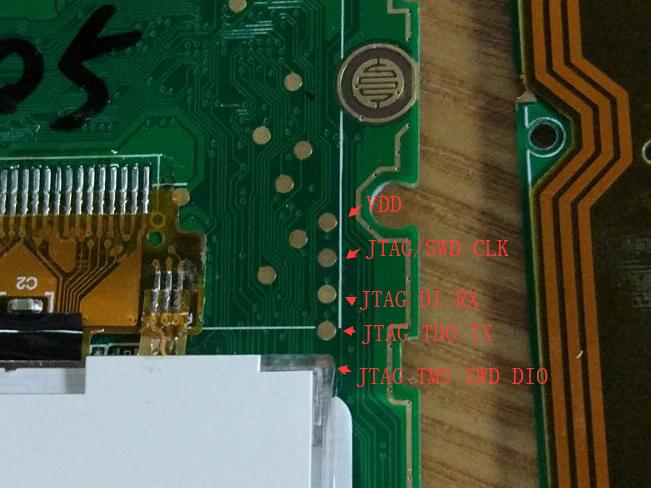

下载口

屏幕
RST SCK  SDAT   RS    CS
J11  D5   D6    C6    C5
rst  c16  c9    c10   c11

背光 D7
蜂鸣器 c9 ptb19 无源

电池电压检测 L1  adc0_dp3

空闲引脚接adc的 b2焊盘 ptd6  adc0-se7b

25spi flash   io   spi1
1 cs    c11 b13
2 so    e9  b17
3 wp
4 gnd
5 si    b10 b16
6 sck   c10 b11
7 hd    j11 rst
8 vcc

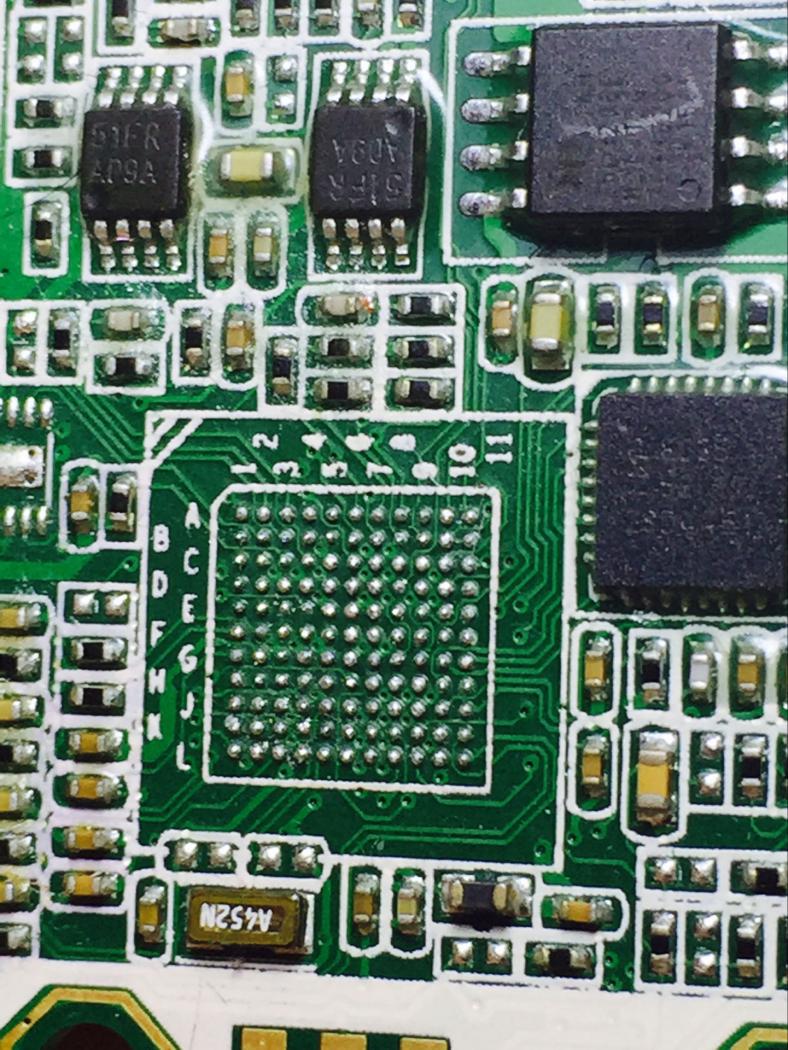

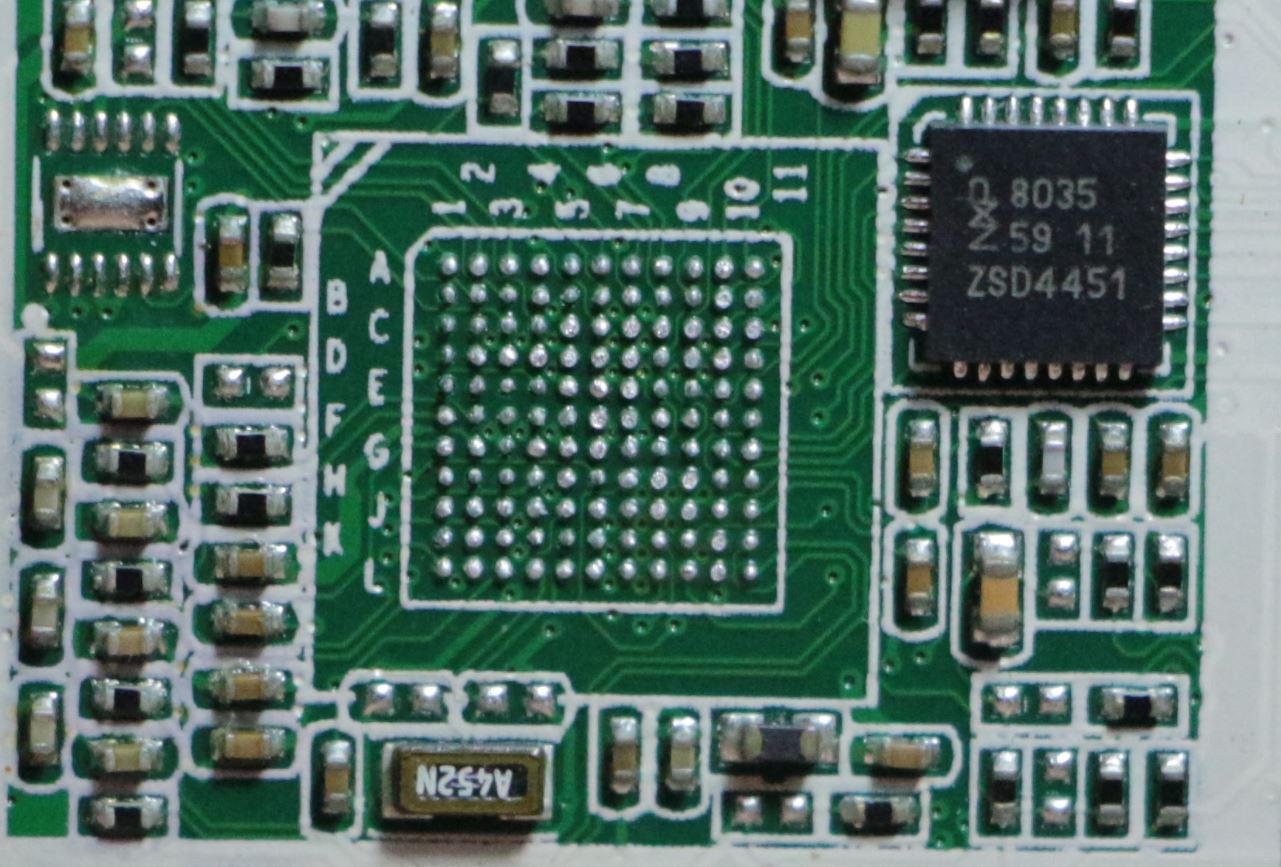

剩余没跑的,参考此图,可以跑
引脚
引脚


led/点屏/adc/dac/vref/spiflash/usb的测试程序
需要自己下载 RavenKS22渡鸦 的库配合使用,keil环境

源码下载:none.7z

最近编辑记录 posystorage (2018-05-06 20:52:18)

离线

#2 2018-05-06 20:42:14

晕哥
管理员
所在地: 微信 whycan_cn
注册时间: 2017-09-06
已发帖子: 9,223
积分: 9197

Re: K21+AP6210B+12864 液晶板子的一些资料

非常感谢分享!

楼主源码下载: none.7z





离线

楼主 #3 2018-05-06 20:48:12

posystorage
会员
注册时间: 2018-05-06
已发帖子: 165
积分: 556

Re: K21+AP6210B+12864 液晶板子的一些资料

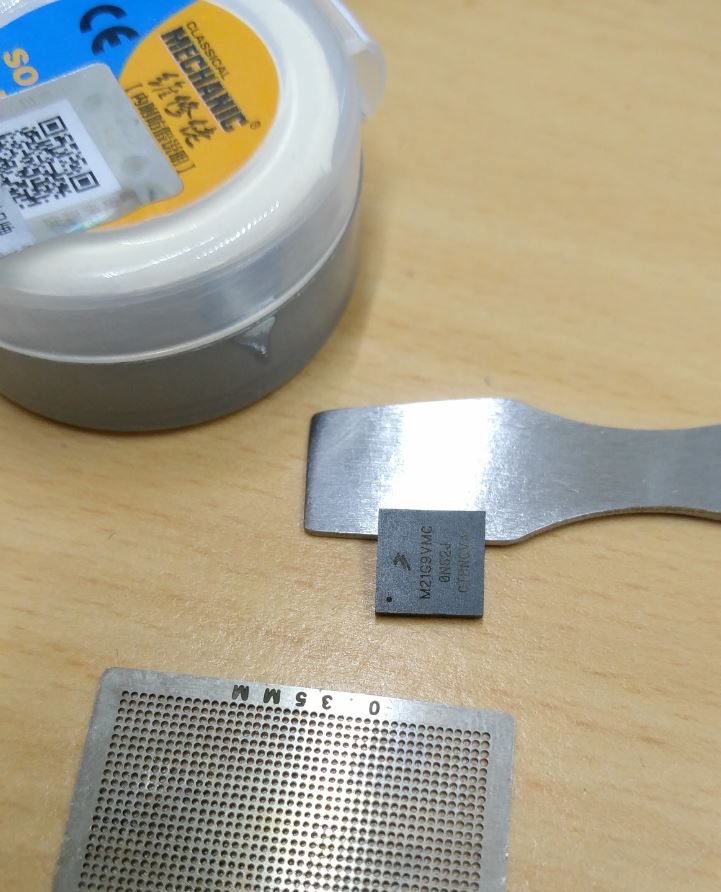

嫌板载不好玩,直接吧u挖下来上转接板玩
植锡
bga

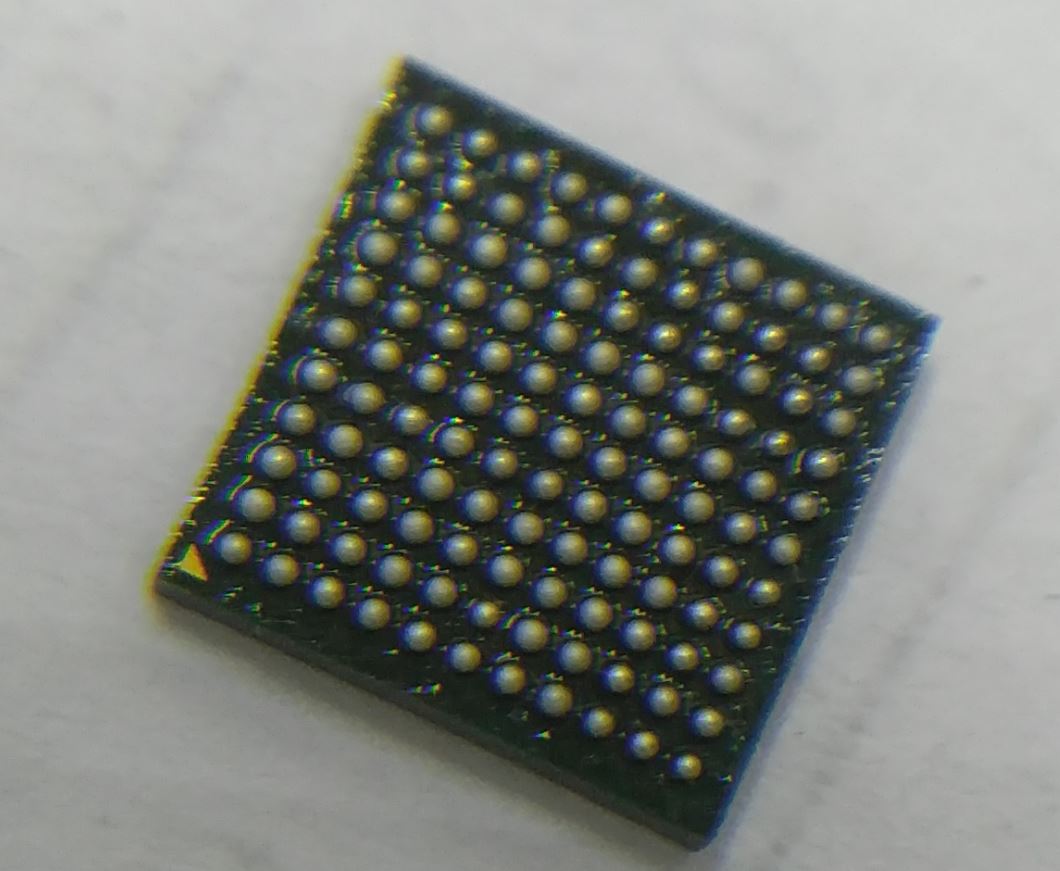

植好的样子
看着坑坑洼洼,实际能用

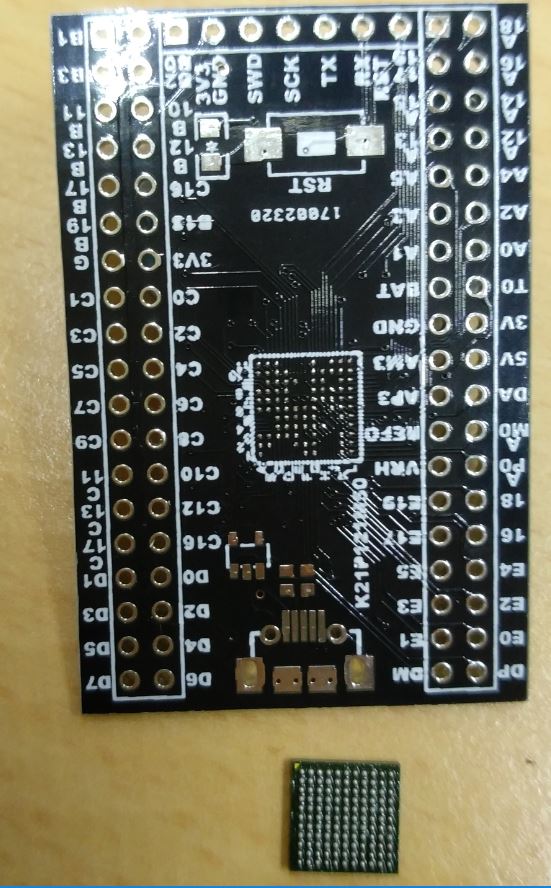

bga
bga

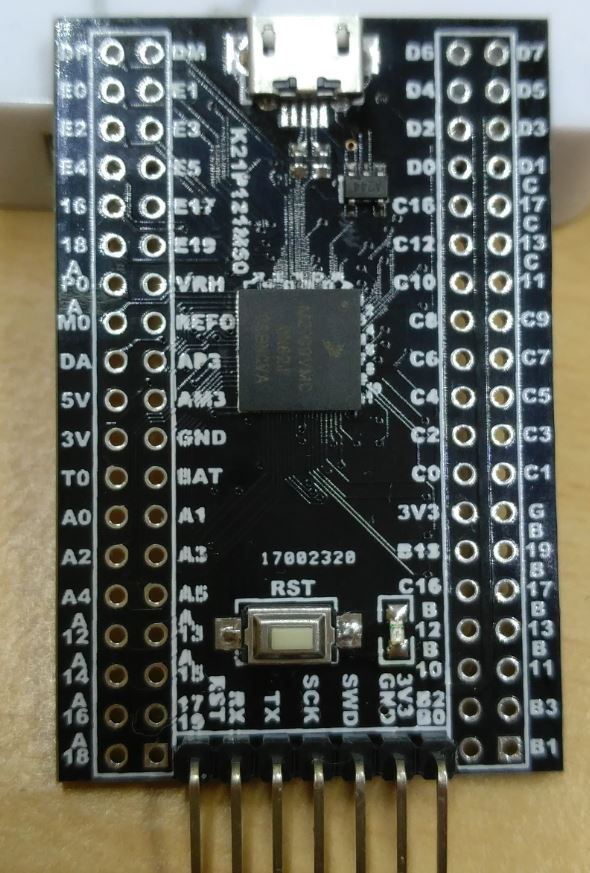

焊上
bga

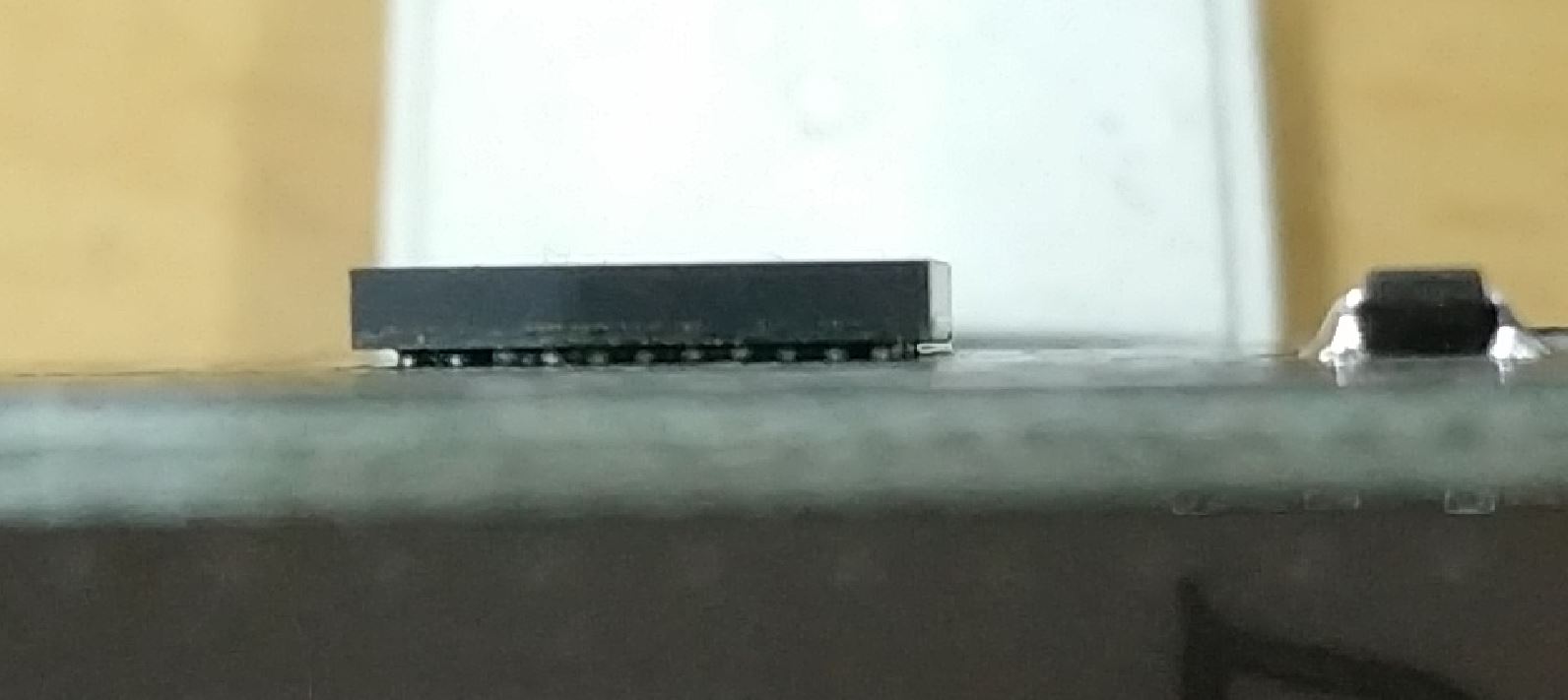

侧面检查
bga

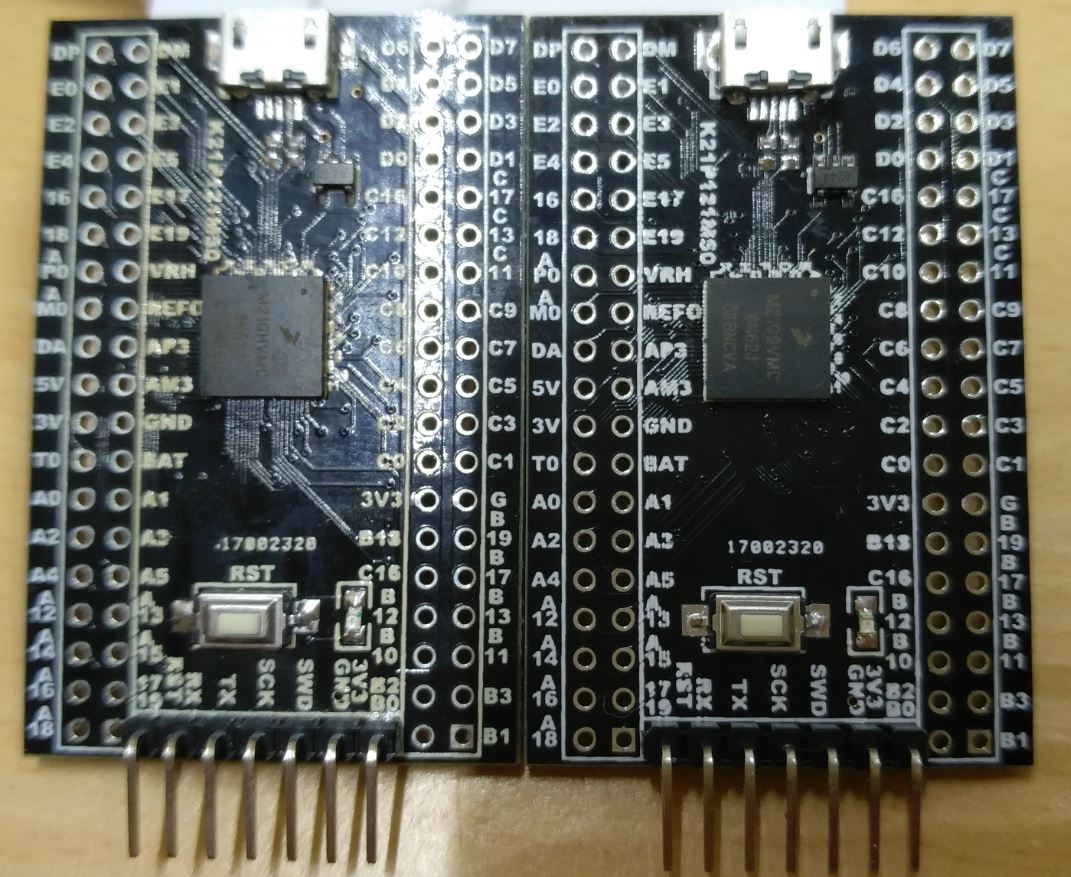

一口气焊了两
bga
引脚全测试都通~~

最近编辑记录 posystorage (2018-05-06 20:49:59)

离线

#4 2018-05-06 20:54:44

晕哥
管理员
所在地: 微信 whycan_cn
注册时间: 2017-09-06
已发帖子: 9,223
积分: 9197

Re: K21+AP6210B+12864 液晶板子的一些资料

BGA植球功夫佩服佩服!





离线

#5 2018-05-06 21:07:15

daydayup
会员
注册时间: 2017-10-09
已发帖子: 343
积分: 343

Re: K21+AP6210B+12864 液晶板子的一些资料

膜拜大神

离线

#6 2018-05-07 09:25:09

kilimater
会员
注册时间: 2018-03-27
已发帖子: 11
积分: 10

Re: K21+AP6210B+12864 液晶板子的一些资料

牛逼

离线

#7 2018-05-07 09:40:22

qianhao
会员
注册时间: 2017-12-14
已发帖子: 135
积分: 119

Re: K21+AP6210B+12864 液晶板子的一些资料

出个焊接教程吧  膜拜你

离线

#8 2018-12-01 09:06:58

Aegis
会员
注册时间: 2018-12-01
已发帖子: 1
积分: 1

Re: K21+AP6210B+12864 液晶板子的一些资料

厉害了我的哥!  感谢分享源码

离线

#9 2018-12-08 13:46:29

txl
会员
注册时间: 2018-12-08
已发帖子: 13
积分: 12

Re: K21+AP6210B+12864 液晶板子的一些资料

BGA手工焊接,牛

离线
