widora AIR V6 PCB开源(基于ESP32)

考虑到AIR(基于ESP32)V7版本的设计可能会变化非常大,极有可能无法和V6兼容,故将V6的PCB原始工程开源。另外ESP32的QFN封装决定了SMT非常简单
好吧,不卖关子了,PCB原始工程在此:
http://wiki.widora.cn/_media/airv6-pcbprj.zip
来几张美图:

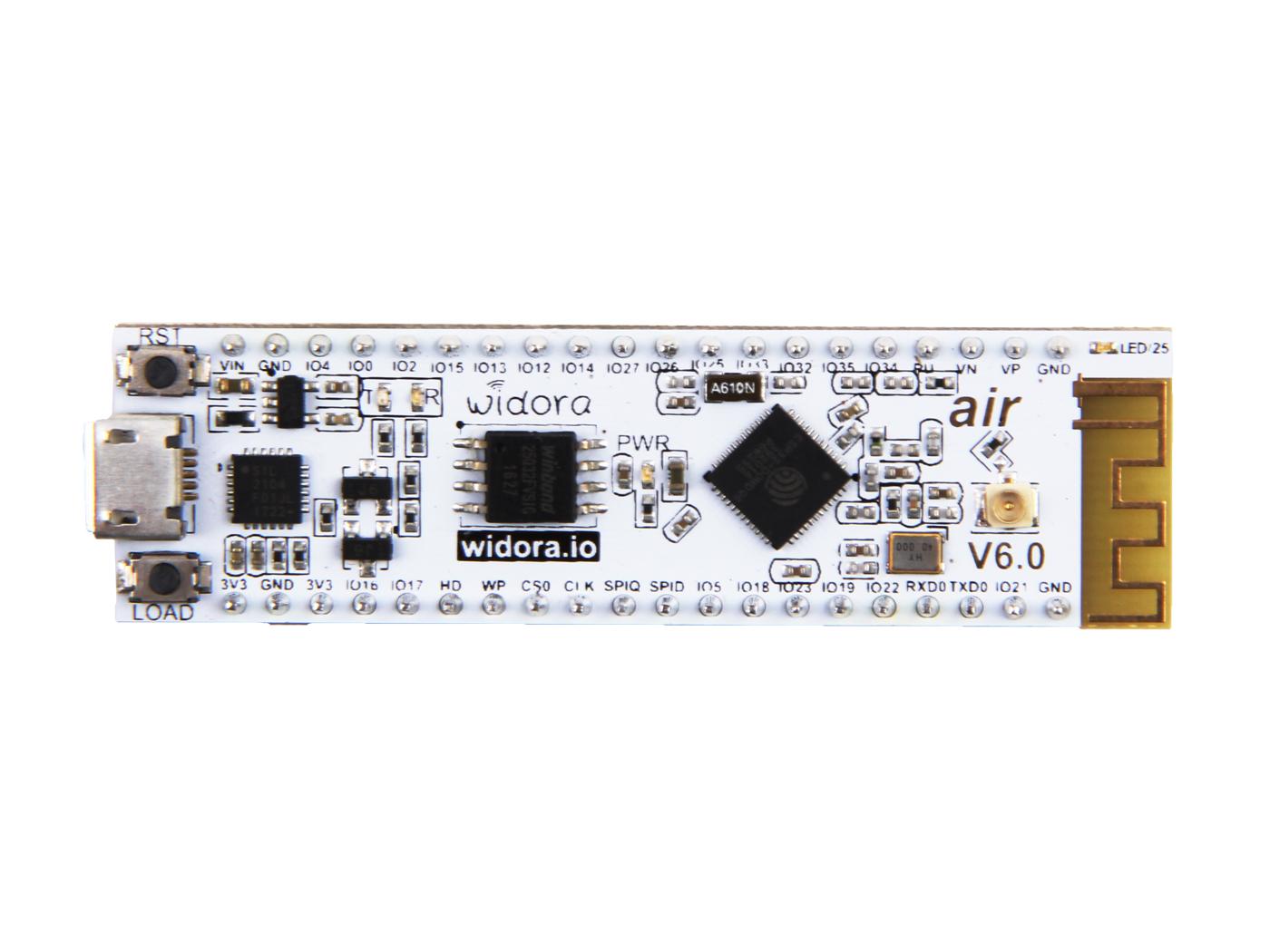

1

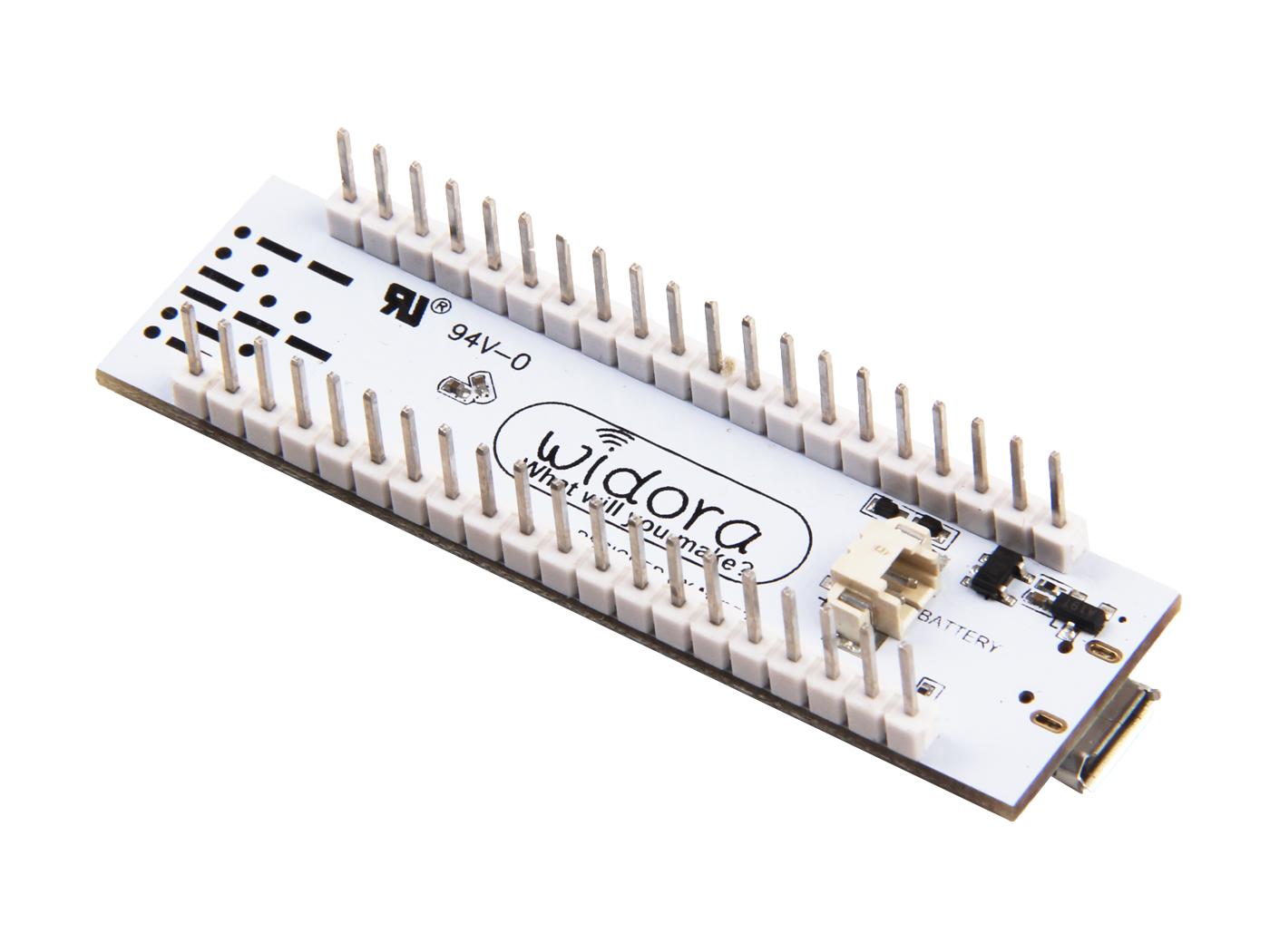

2

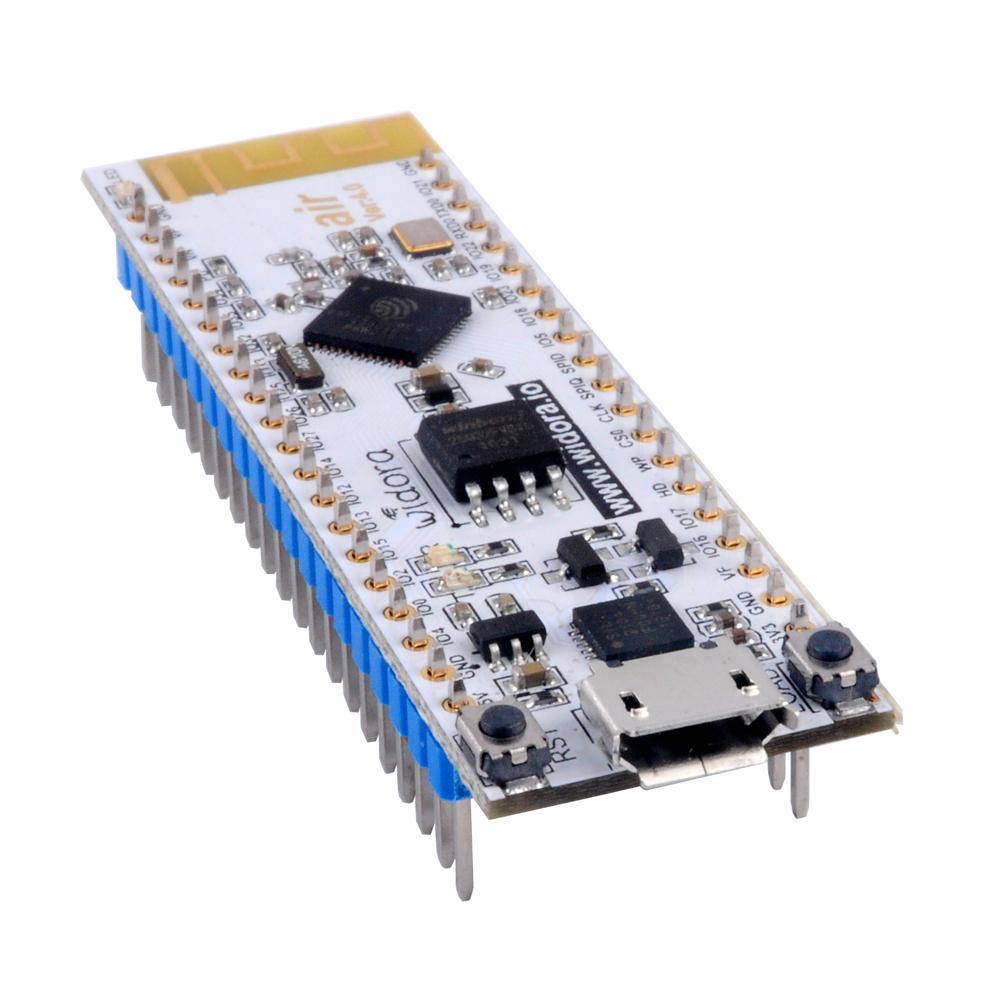

3
