产品简介：

HC89S003F4是芯圣电子研发的增强型1T 8051单片机，CPU工作频率可达16MHz，内置16K Bytes FLASH程序存储器和512 Bytes数据存储器，支持2.0V至5.5V宽工作电压和-40℃至85℃工作温度，并具备4KV ESD和4KV EFT的高抗干扰能力。

HC89S003F4提供了丰富的外设资源，包含5个16位定时器/计数器，3组12位带死区控制互补PWM，1个8位PWM，2个UART，1个SPI等。内部提供最高32MHz时钟，外设可以通过配置选择最高32MHz时钟工作。内部全映射PTM模块，提供配置方式将全部的外设资源引脚映射到单片机18个双向IO口的任意引脚，大大方便用户的硬件设计。

HC89S003F4内建误差<2%的高精度32MHz RC和11+2路12位ADC，并具备看门狗、低压检测和CRC校验等功能，提供TSSOP20 (4mm*6.5mm) 和QFN20 (3mm*3mm)两种封装。

应用领域：

燃气报警器、断路器、电子烟、电动车表头、2.4G灯控、电子标签、智能锁、电动牙刷、无线充电等。

关键特性：

CPU
    增强型1T 8051内核

    工作频率可达16MHz

    工作电压：2.0V－5.5V

    工作温度：-40°C－+85°C

存储器
         16K Bytes FLASH ROM

         512 Bytes RAM

    可配置的Data FLASH

    灵活的代码保护模式

    支持在应用编程IAP（In Application Programming）

    支持在系统编程ISP（In System Programming）

    支持在电路编程ICP（In Circuit Programming）

时钟
    内部误差<2%的高精度32MHz RC

    内部44KHz RC

    外部高频晶振4MHz－20MHz

    外部低频晶振32.768KHz

GPIO
最多18个双向I/O口

多种模式可配：输入、带上拉输入、带下拉输入、施密特输入、模拟输入、强推挽输出、开漏输出、开漏带上拉输出

定时器/计数器
           T0/T1兼容标准8051，16位自动重载

           T3可以工作在掉电模式

           T4可以使用外部信号触发定时

           T5带捕获功能

PWM
    最多3组12位带死区控制互补PWM

    可配置为6路独立输出

    可当定时器使用

    具有故障检测功能

          1路8位单输出PWM

通讯模块
  2个UART，可达115200 bps

  1个SPI，可达8 MHz

模拟数字转换器（ADC）
12位ADC，支持11路外部输入和2路内部输入ADC检测

ADC参考电压可选内部高精度VREF、外部VREF、VDD

选择外部参考电压VREF或VDD时，最快ADC检测时间为2μs

选择内部参考电压VREF时，最快ADC检测时间为10μs

内置省电唤醒功能

外设功能引脚全映射模块

HC89S003F4数据手册：

http://www.holychip.cn/uploadfiles/release/datasheet(flash)/HC89S003F4_Datasheet_Ver1.05_cn.pdf

仿真工具HC-LINK：

http://www.holychip.cn/kfgj/info_14.aspx?itemid=390

烧录工具HC-PM51 V5.0：

http://www.holychip.cn/kfgj/info_14.aspx?itemid=402

范例程序与应用手册：

http://www.holychip.cn/cpzxSI/info_47.aspx?itemid=173

开发板简介

Holychip SDK-HC89S003F4由HC89S003F4 微控制器的主控板和HC-LINK V4.0 仿真烧录器两部分组成。用户只需使用此开发板就可以开发、烧录并验证应用程序。SDK-HC89S003F4 的主控板带有HC89S003F4 所有脚位的扩展接口，还有灵活的电源设计，方便搭配各式接口设备进行开发。HC-LINK V4.0 仿真烧录器支持在线仿真，在线烧录和脱机烧录。

快速指南

1.     请确认计算机中已安装 Keil C51

2.     下载并安装 HC-LINK驱动程序及Keil插件   http://www.holychip.cn/kfgj/info_14.aspx?itemid=390

3.     将USB Cable一端接SDK-HC89S003F4的micro-B，另一端接PC的USB口，在设备管理器中找到 STMicroelectronics Virtual COM Port

4.     下载并解压官方寄存版例程HC89S003F4 Register Example V1.0.x.0 http://www.holychip.cn/cpzxSI/info_47.aspx?itemid=17

5.     打开 1-ExampleProject 工程，编译后，点击下载

6.     SDK-HC89S003F4 上的LED （GPIO P0.0），以一秒为间隔翻转

已剁，1块钱很值，还要啥自行车呀！

已剁，

刚上车

最近编辑记录 Alexi2008 (2019-07-25 20:39:44)

你们都是收藏狂

撸了撸了，感谢分享。
芯片的前期研发成本很高，但是边际成本很低，配合好的推广方法，钱途不错，支持国产。

算了，还是不薅了，精神上支持一下

全款预售

发货时间 最晚2019-08-04 23:59:59前

今天打我电话回访了，说要准备发货了。

还送了样片么，早知道我就不买芯片了。

8051出得早， 各家都是指令集兼容的，所以即使有调试器，也不是通用的。
不像ARM这种IP，调试接口都是IP自带的标准。

调试器用的stm32f103  要是能刷成jlink或者daplink就赚大了

那调试占了几个脚?最好是 swd那种，占两个脚就行

收到开发板了，试着用PWM做了个blink，没有问题。

#include "HC89S003F4.h"

#define LED_PERIOD 250

void pwm3_isr(void) interrupt PWM_VECTOR
{
    static unsigned char idata next = 0;
    static unsigned char idata dir = 0;

    PWM3D = next;
    if (next == 0) {
        next = 1;
        dir = 0;
    } else if (next == LED_PERIOD) {
        next = LED_PERIOD - 1;
        dir = 1;
    } else {
        if (dir == 0)
            ++next;
        else
            --next;
    }

    PWM3C &= ~bmPWM3IF;
}

int main(void)
{
    WDTCCR = 0x00;
    CLKSWR = 0x51;
    CLKDIV = 0x01;

    PWM3P = LED_PERIOD;
    PWM3D = 0;
    PWM3C = bmPWM3EN | bmPWM3IE | bmPWM3OEN | bmPWM3S | 0x7;

    PWM3_MAP = 0x00;
    P0M0 = 0x3 << 4 | 0x8 << 0;

    EA = 1;

    for (;;)
        PCON = bmIDL;
}

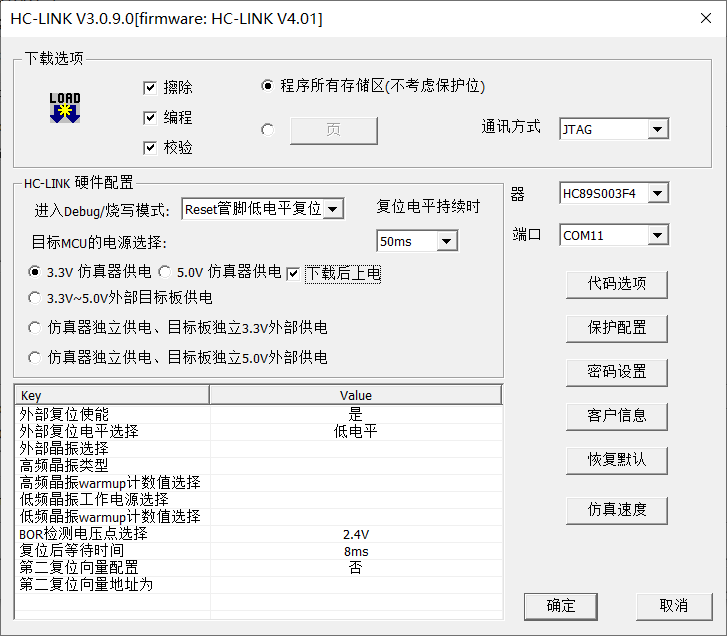

不过现在有个小问题，开发板上电之后MCU默认是不上电的，且只有在下载和调试时才上电。虽然可以选择下载后上电，但似乎找不到开发板上电时MCU也跟着上电的选项。有解决方法吗？

搞定了，原来我下的是5.0.10.0的HC-PM51，没有找到相关内容 多谢！

这个板子不错啊，我也收到了，还有人玩吗?

我去，这么便宜，看来现在国内卯足马力上芯片那，要是芯片能以现在的价格将来达到进口的性能，估计大中华又要上一个台阶了
