楼主 #1 2020-02-25 15:03:53

SmallJu
会员
注册时间: 2019-09-13
已发帖子: 27
积分: 26.5

紫光MP4拆机

紫光MP4  型号T656A
很久以前买的  应该是高二的时候
今天整东西整出来  拆开看看

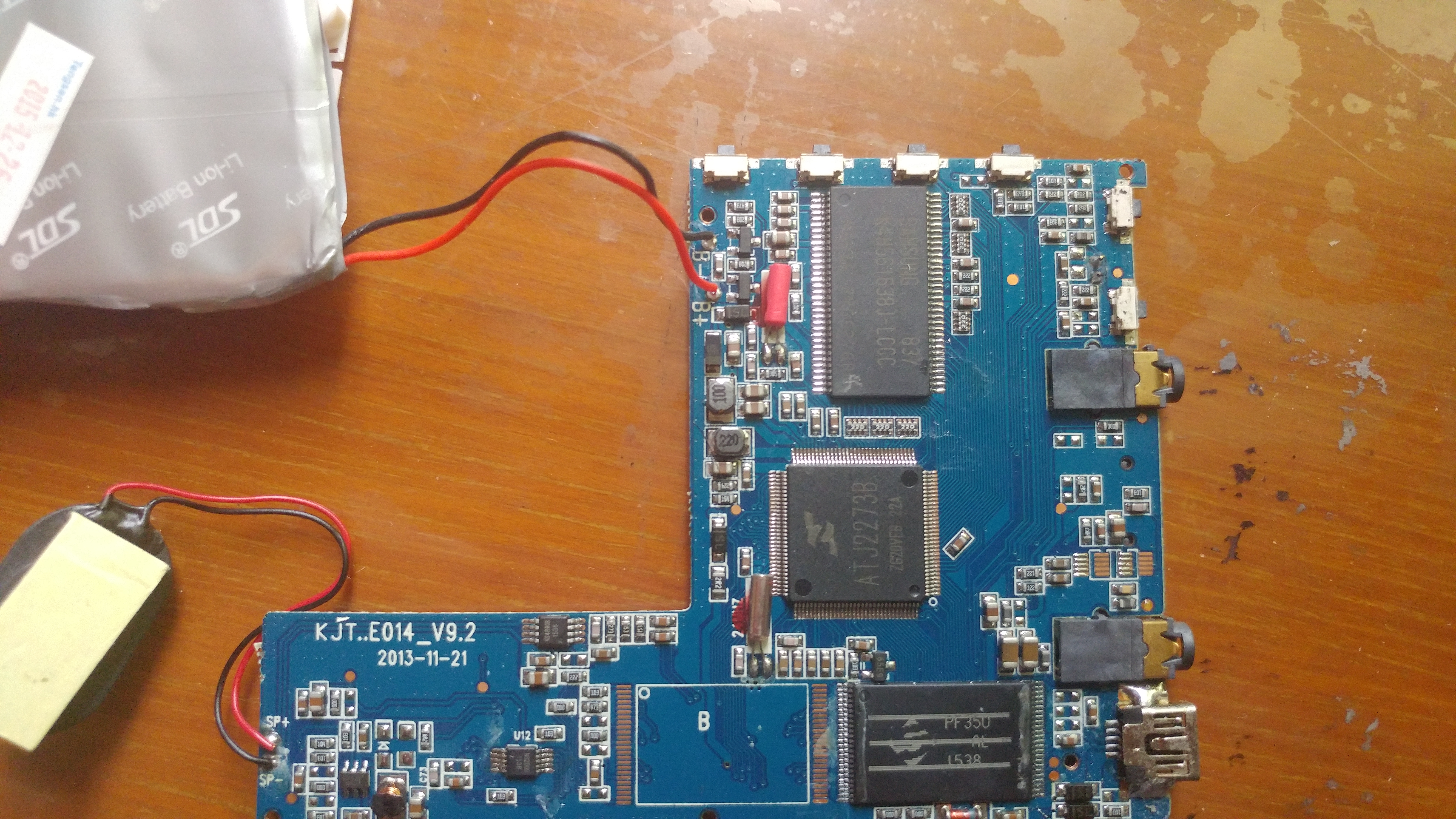

主板大概长这样(没拍好)

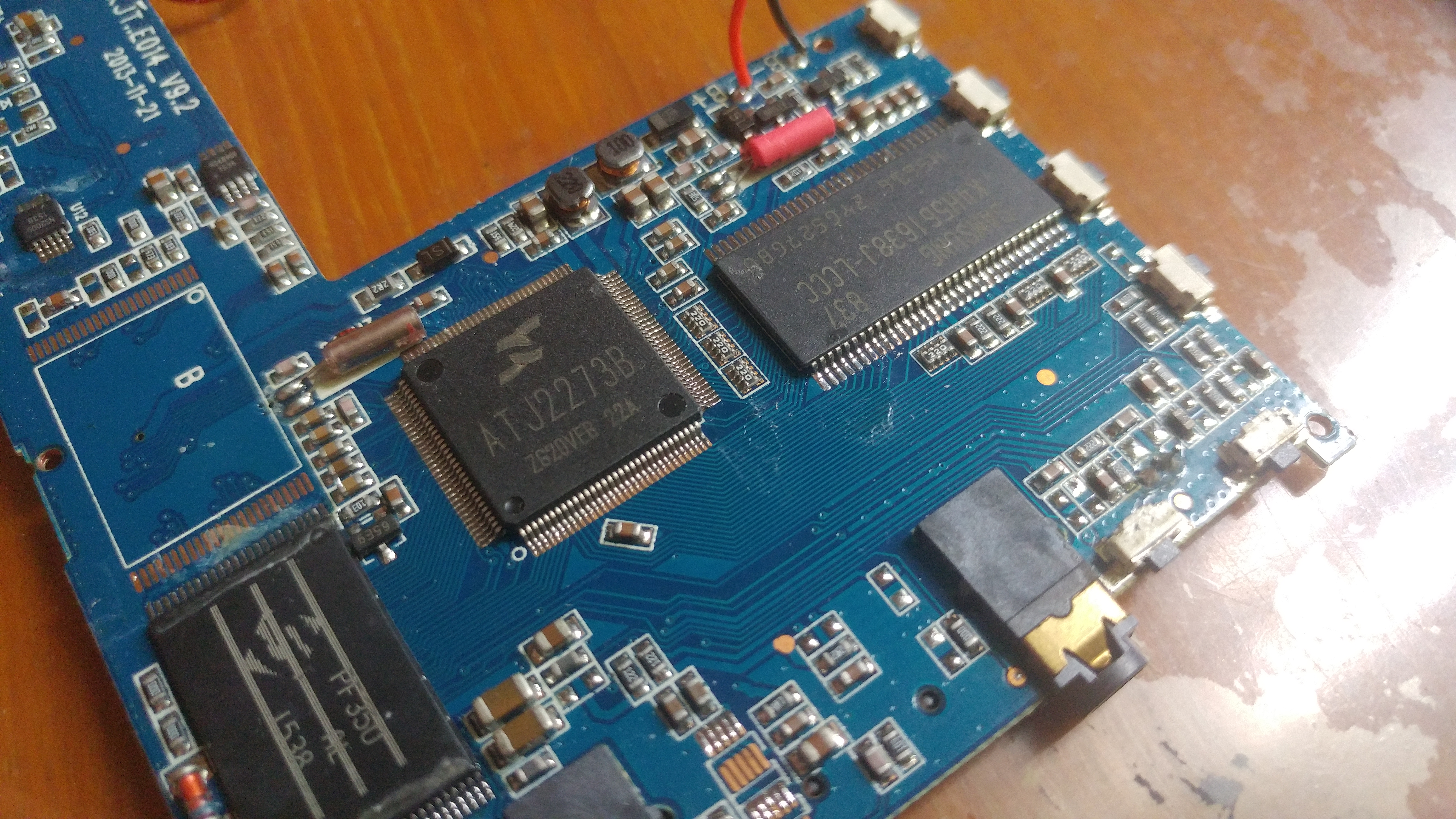

cpu是炬力的ATJ2273B 官网找了个datasheet
450MHz 32bit的RISC-V 8级流水 支持MIPS32指令 指令跟数据cash各16k
还有一个24k的DSPRAM跟8k的ISPRAM
支持各种显示接口  但是我这个封装的只有rgb565
大的封装有RGB888 还有色相头  还有usb host和touch panel(触控板?)大哭
然后还支持ddr II ddr M-ddr
flash的话支持nand sip nor flash(boot支持)

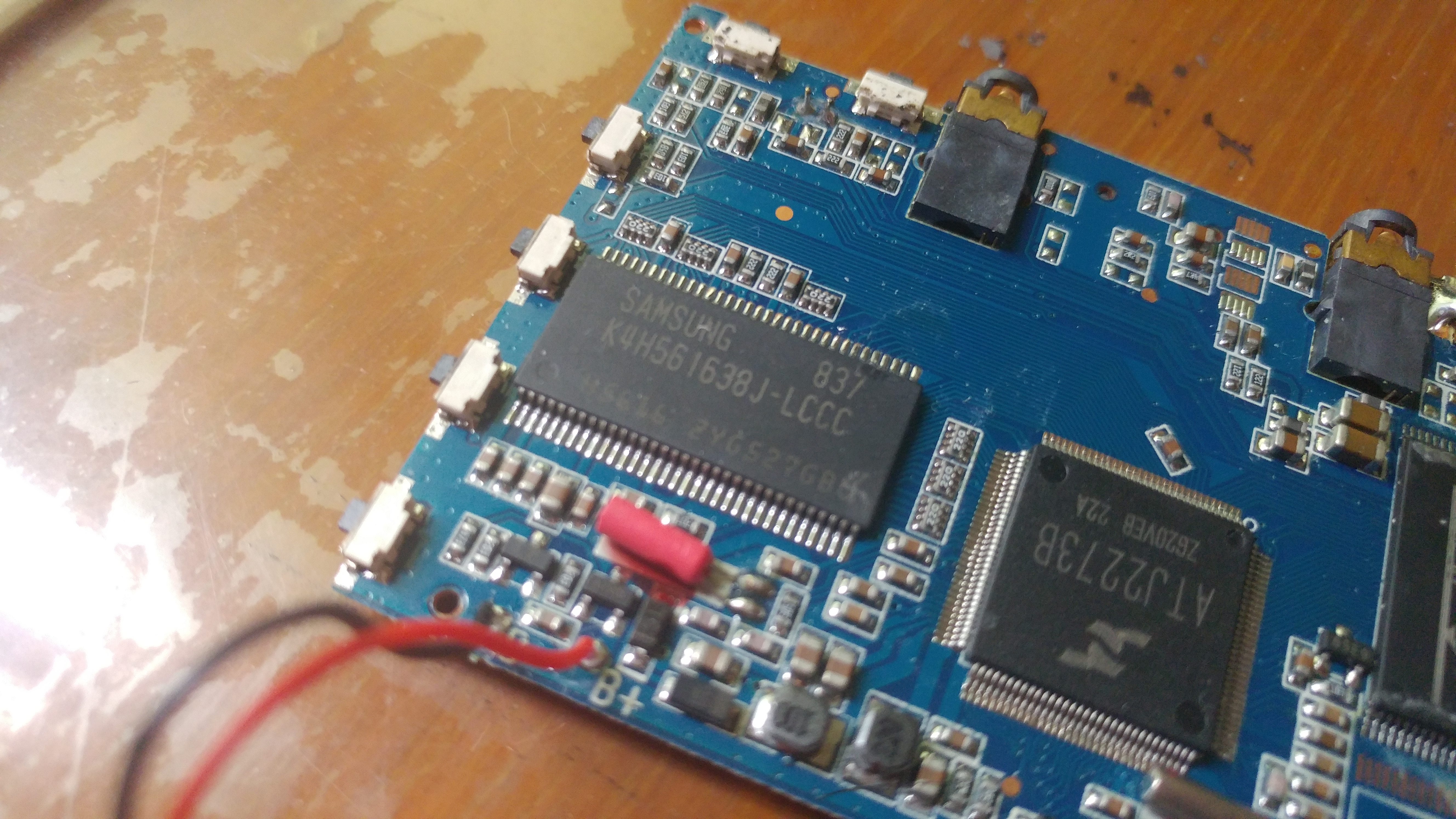

ddr是星星星的K4H561638J-LCC 16M*16 200M cl=3
下次可以拆到fpga的板上(大概)

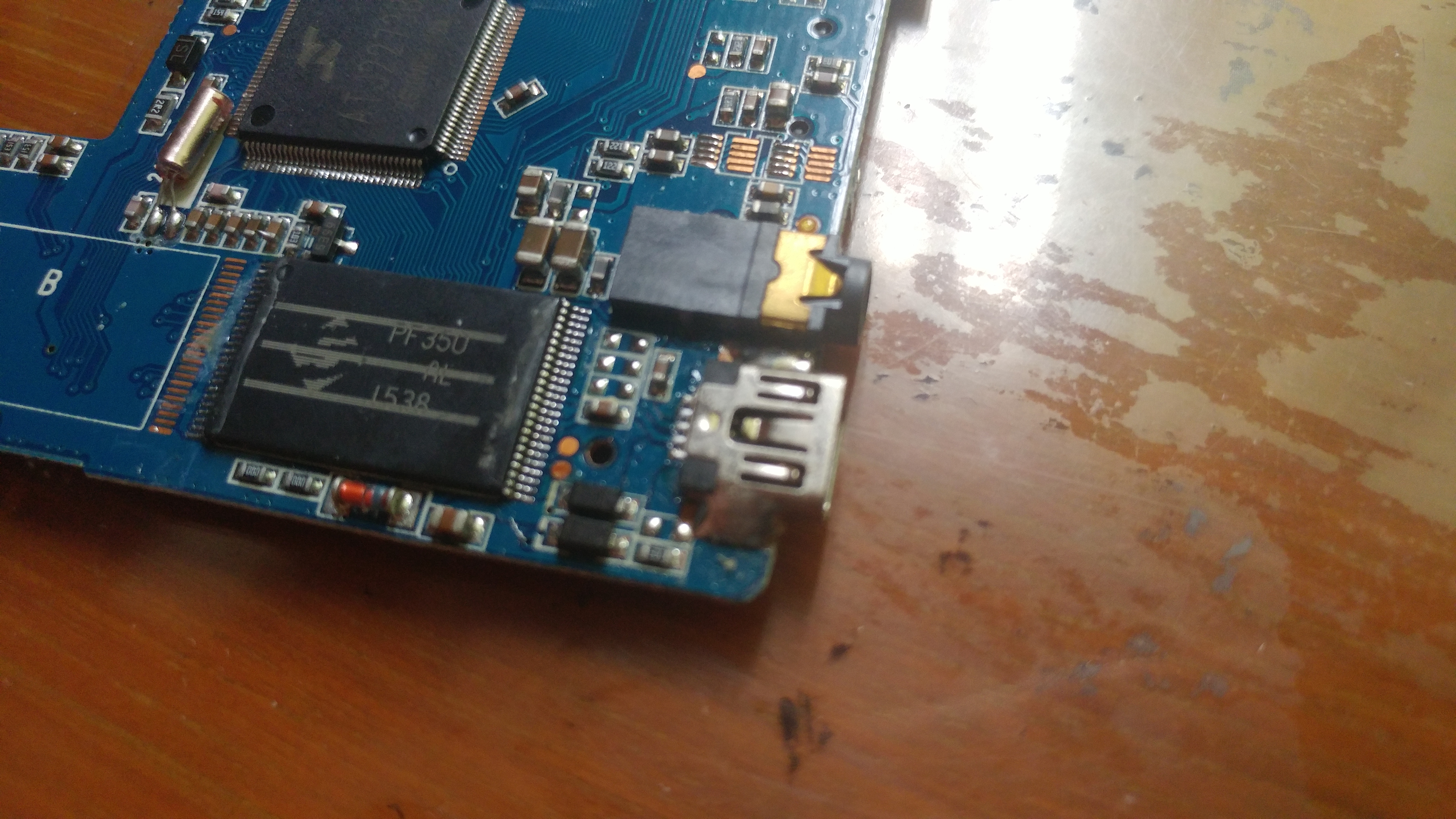

然后这个flash我没查到型号  大概是个4G的nand

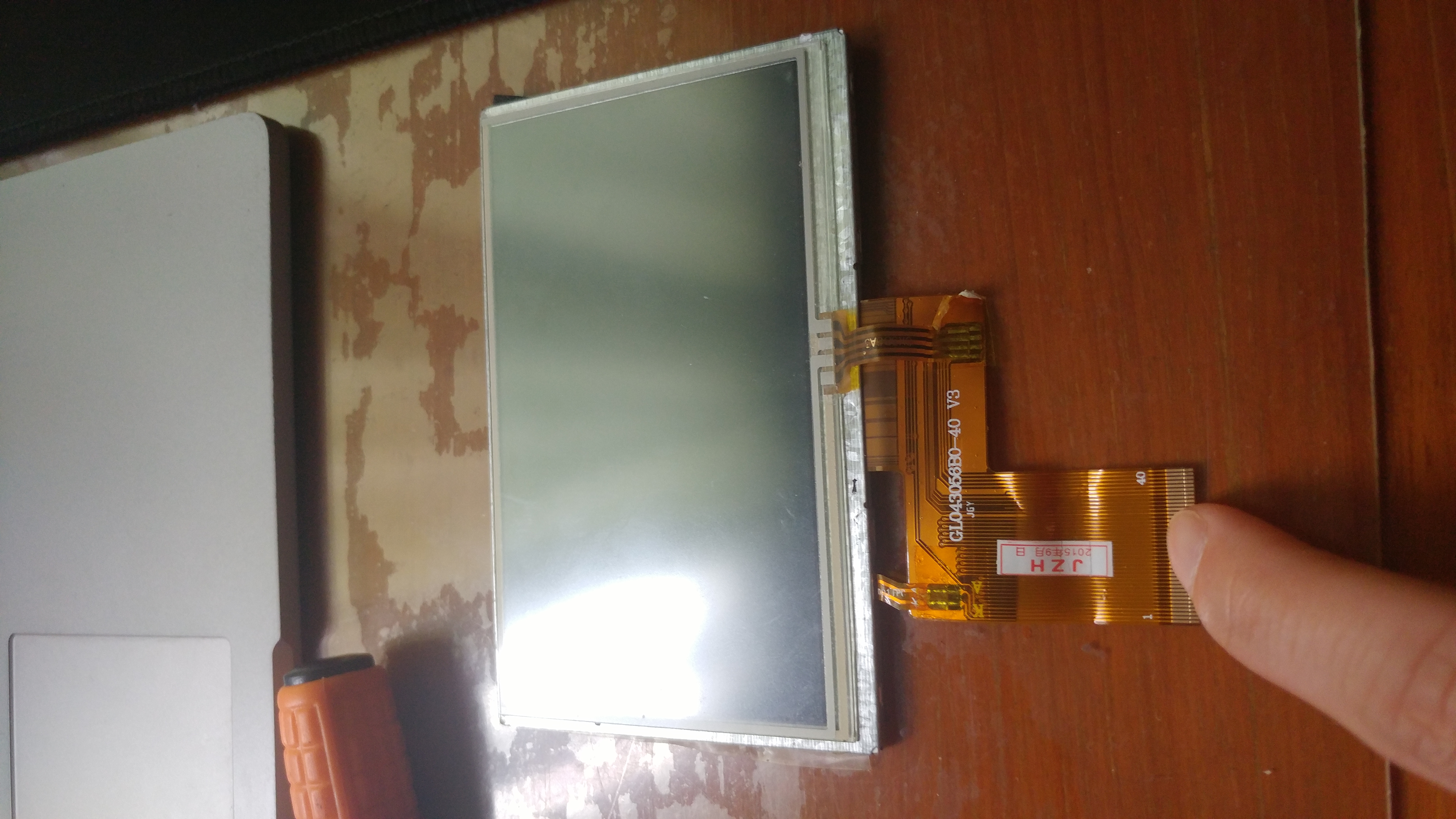

这个是屏幕  4.3寸的 rgb888接口 带电阻触摸 可以拆下来爽(但是之前买开发板的时候已经买了个4.3的屏幕了 哭)

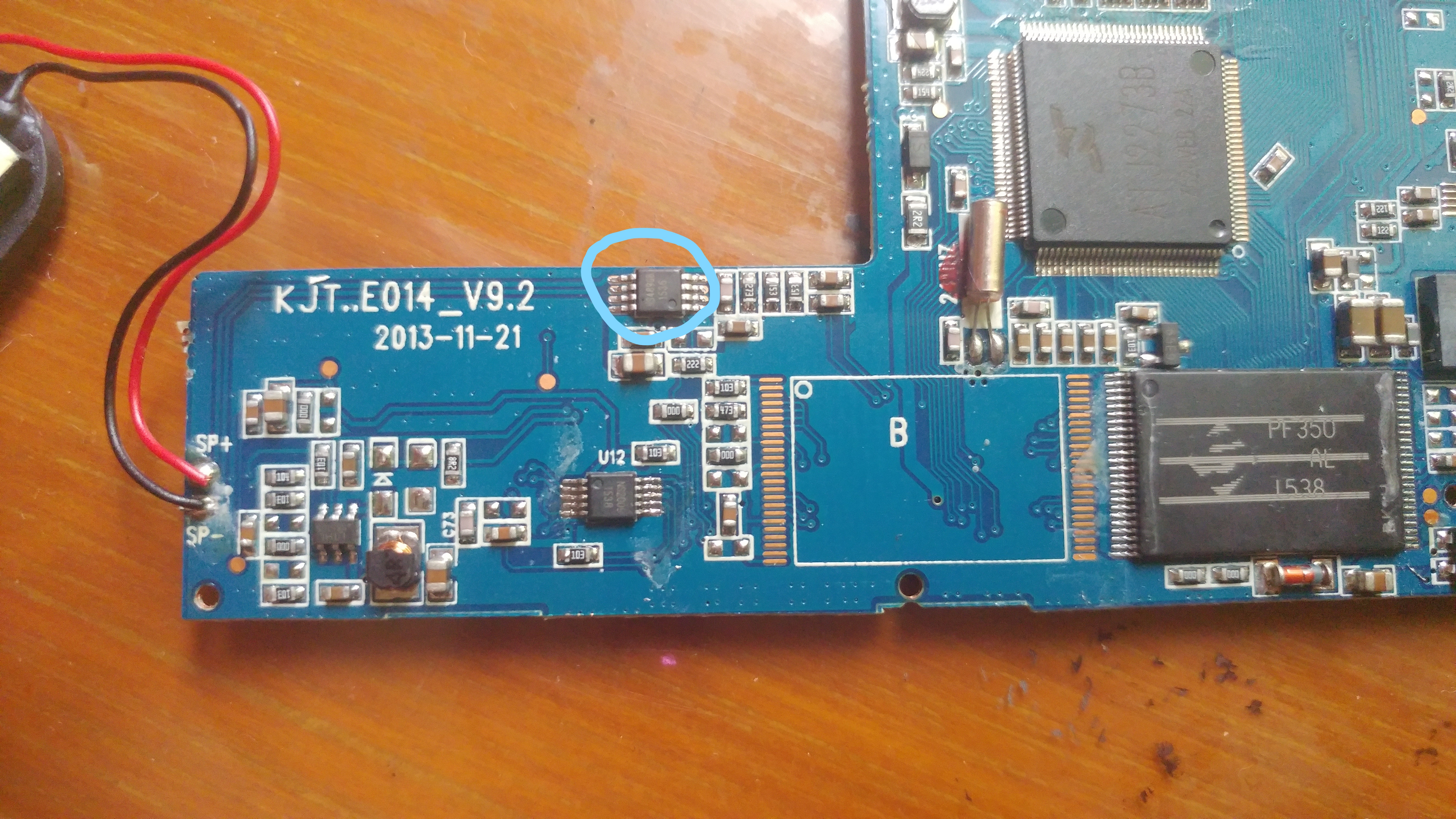

这是触摸和功放  蓝圈的是功放  NS4890B 1W的单声道功放  黑心创上四毛一个  十个起售
触摸的芯片是ns2009  i2c接口的电阻触摸芯片

差不多就这些东西了 然后很悲剧的发现板上没有下载口  估计程序是flash先烧好然后再焊上去的 哭了
炬力的这个soc打算再研究一下  但是感觉好像没什么资料  还不如直接拆了ddr拿去用实在(嘿嘿嘿)

离线

#2 2020-02-25 15:29:12

Blueskull
会员
注册时间: 2020-02-20
已发帖子: 458
积分: 444.5

Re: 紫光MP4拆机

mips我是信的,riscv不太可能吧

离线

#3 2020-02-25 15:49:43

我心飞翔
会员
注册时间: 2019-12-25
已发帖子: 82
积分: 82

Re: 紫光MP4拆机

或许有 USB口 这种可以烧录。

离线

楼主 #4 2020-02-25 16:21:49

SmallJu
会员
注册时间: 2019-09-13
已发帖子: 27
积分: 26.5

Re: 紫光MP4拆机

Blueskull 说:

mips我是信的,riscv不太可能吧

打错了  输入法自动加了个-v  就是risc  谢谢大佬指正

离线

#5 2020-02-25 16:24:18

晕哥
管理员
注册时间: 2017-09-06
已发帖子: 9,348
积分: 9202

Re: 紫光MP4拆机

我也有一个君正的mp4, 前段时间试了一下电池坏了, 就不想折腾了。





离线

#6 2020-02-25 16:55:21

红白机
会员
注册时间: 2020-01-02
已发帖子: 133
积分: 133

Re: 紫光MP4拆机

看来大家的爱好都差不多, 看到电子产品就想拆拆拆。

离线

楼主 #7 2020-02-25 20:36:30

SmallJu
会员
注册时间: 2019-09-13
已发帖子: 27
积分: 26.5

Re: 紫光MP4拆机

晕哥 说:

我也有一个君正的mp4, 前段时间试了一下电池坏了, 就不想折腾了。

我这个MP4已经六年了  要是电池还能用 我觉得当初它也不会只卖100块了哈哈哈哈哈哈哈

离线

#8 2020-02-26 12:31:31

john78
会员
注册时间: 2018-07-19
已发帖子: 222
积分: 160

Re: 紫光MP4拆机

那个FLASH上有三道横杠,什么意思?

离线

#9 2020-02-26 13:02:34

Blueskull
会员
注册时间: 2020-02-20
已发帖子: 458
积分: 444.5

Re: 紫光MP4拆机

john78 说:

那个FLASH上有三道横杠,什么意思?

次品,flash水很深,有什么原片,白片,降级片,黑片等等。

一般打原厂标的是原片(镁光,三星,东芝,闪迪等真正做闪存的)。一般用于高端消费类产品和工业、医疗产品以及服务器。

打别的标的是白片(金士顿,大S等),可能和原片质量一样,也可能是质量稍差一点的。一般是一批晶圆里面废品率比较高,但是这个芯片本身没有坏。因为同批次废品多,怕可靠性不是很好,于是就便宜卖给第三方封装,用于消费类产品。这是我们日常生活接触到最多的。

降级片一般就指白片。

黑片就是原厂不敢打自己的标,大品牌的贴牌商也不敢打标的垃圾片,便宜卖给一些大陆和台湾的小厂,做杂牌内存卡的。一般内存卡和u盘这种低写入应用黑片不一定会出问题,但是ssd等高写入应用掉盘几率还是挺大的。

最后就是你说的这种划线片,这种是封装厂收到的符合对应等级标准(你这个是大S,也就是白片)的芯片,但是在封装过程中出了问题,封完了再测能用但是不达标的产品。应该是比黑片好,比白片差。

如果原厂芯片划线(镁光标,三道杠),那就应该是比白片好,比原片差。

顺便,大S就是镁光自有的白片品牌,不符合镁光严格的质量标准的芯片优先给大S,大S不要的给别的白片公司。大S和其他一些顶级白片,比如金士顿,差不多。但是金士顿可能是东芝镁光或者别的品牌,大S保证是镁光。

离线

#10 2020-02-26 13:56:48

daydayup
会员
注册时间: 2017-10-09
已发帖子: 343
积分: 343

Re: 紫光MP4拆机

听说过存储芯片水深,但不知道这么深,楼上的大神太牛逼了。

离线

楼主 #11 2020-02-27 13:56:43

SmallJu
会员
注册时间: 2019-09-13
已发帖子: 27
积分: 26.5

Re: 紫光MP4拆机

Blueskull 说:

次品,flash水很深,有什么原片,白片,降级片,黑片等等。

一般打原厂标的是原片(镁光,三星,东芝,闪迪等真正做闪存的)。一般用于高端消费类产品和工业、医疗产品以及服务器。

打别的标的是白片(金士顿,大S等),可能和原片质量一样,也可能是质量稍差一点的。一般是一批晶圆里面废品率比较高,但是这个芯片本身没有坏。因为同批次废品多,怕可靠性不是很好,于是就便宜卖给第三方封装,用于消费类产品。这是我们日常生活接触到最多的。

降级片一般就指白片。

黑片就是原厂不敢打自己的标,大品牌的贴牌商也不敢打标的垃圾片,便宜卖给一些大陆和台湾的小厂,做杂牌内存卡的。一般内存卡和u盘这种低写入应用黑片不一定会出问题,但是ssd等高写入应用掉盘几率还是挺大的。

最后就是你说的这种划线片,这种是封装厂收到的符合对应等级标准(你这个是大S,也就是白片)的芯片,但是在封装过程中出了问题,封完了再测能用但是不达标的产品。应该是比黑片好,比白片差。

如果原厂芯片划线(镁光标,三道杠),那就应该是比白片好,比原片差。

顺便,大S就是镁光自有的白片品牌,不符合镁光严格的质量标准的芯片优先给大S,大S不要的给别的白片公司。大S和其他一些顶级白片,比如金士顿,差不多。但是金士顿可能是东芝镁光或者别的品牌,大S保证是镁光。

woc感谢大佬科普  怪不得这个丝印我查不到

离线

#12 2020-02-27 14:18:05

Blueskull
会员
注册时间: 2020-02-20
已发帖子: 458
积分: 444.5

Re: 紫光MP4拆机

SmallJu 说:

woc感谢大佬科普  怪不得这个丝印我查不到

能查到啊,划线片是完成了所有封装工序的芯片,肯定有标。

你那个PF350的是单die,x8,32Gb的MLC NAND,小于6%坏块率。

去查Spectek网站,里面有个laser marker decoder,然后复制型号到part number decoder。

离线

楼主 #13 2020-02-27 21:38:41

SmallJu
会员
注册时间: 2019-09-13
已发帖子: 27
积分: 26.5

Re: 紫光MP4拆机

好吧  谢谢大佬 大佬牛逼

离线

#14 2023-01-22 09:18:52

gjc2010gys
会员
注册时间: 2022-11-07
已发帖子: 13
积分: 31

Re: 紫光MP4拆机

大佬,主控的数据手册在哪里找的啊?官网找不到。

离线

#15 2023-10-11 22:42:54

a1211762993
会员
注册时间: 2020-03-07
已发帖子: 22
积分: 52

Re: 紫光MP4拆机

@Blueskull 感谢大佬科普,原来flash的水好深。
