楼主 # 2021-12-11 21:51:38

惊奇车长
会员
注册时间: 2021-06-29
已发帖子: 1
积分: 28

MIPI-V3X的带电池升级版MIPI-V3X-BAT

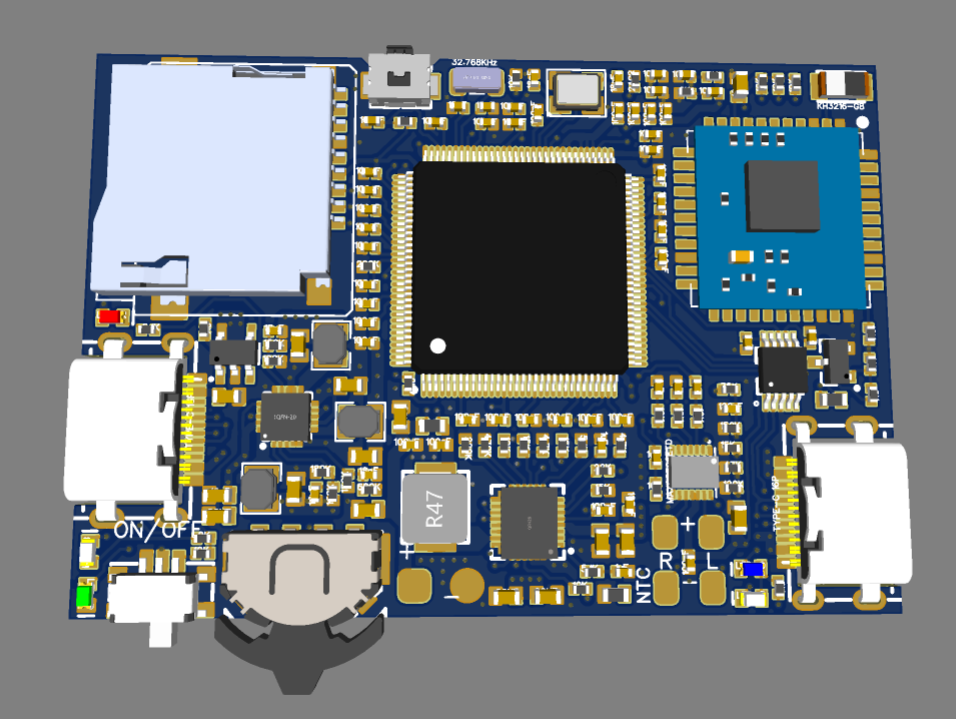

此次开源的开发板基于论坛里的leefei老哥制作的MIPI-V3X,添加了MP2636芯片,带电池充电,升压输出,电源路径管理功能,添加了5V输出保护芯片,将原来的单声道功放芯片换成了双声道功放芯片,添加了三档小波轮开关,原理图上有充放电流大小的计算公式和相应电流大小的对应阻值(MP2636使用的电感支持输出3A电流),可放心调整电流。硬件布线上由本人的改动,因为本人刚开始学习Linux,对Linux一窍不通,后续请了leefei老哥帮忙焊接了硬件和对板子进行了软件烧录测试。

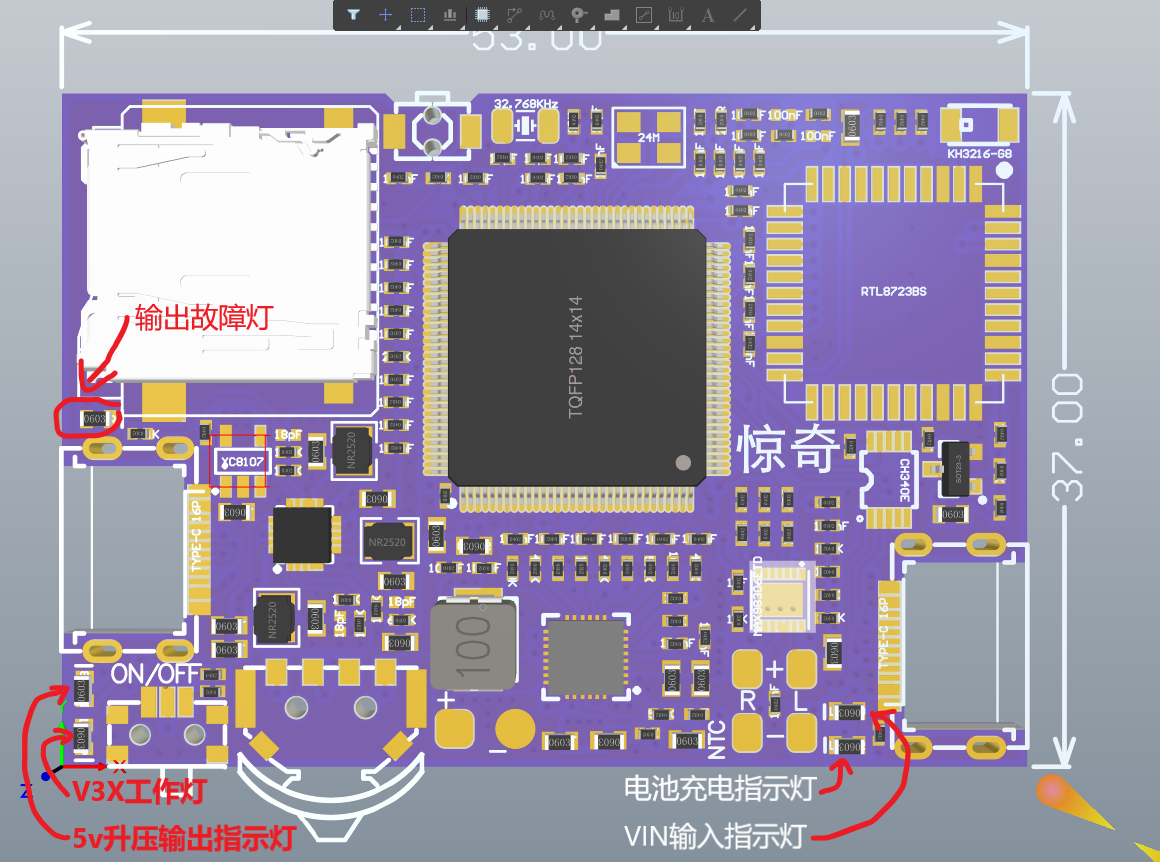

左侧typeC上侧的LED灯为输出故障灯,下侧为V3X工作灯和5V升压工作灯,右侧typeC下侧为电源输入指示灯,充电指示灯
MIPI_V3x.pdf

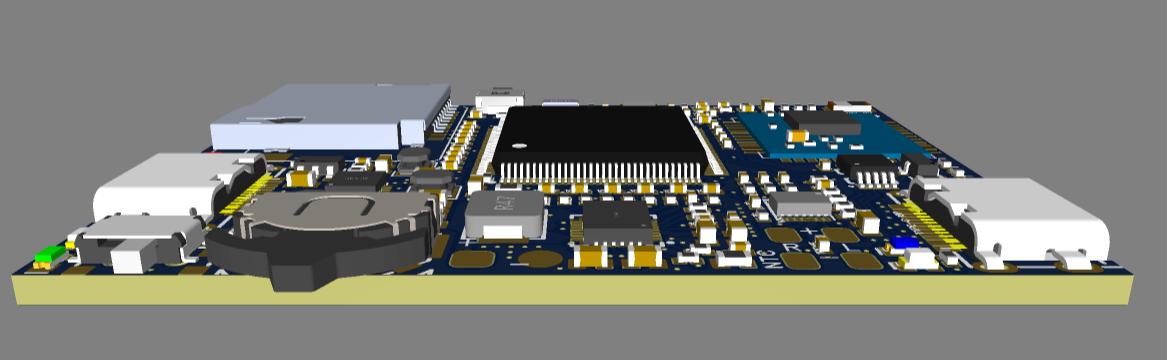

板子面积大小和源MIPI-V3X保持不变,稍微有几个引脚有改动
板子已完成验证
MIPI_V3x_1.01_Bar_2021-11-27-20-39.rar

最近编辑记录 惊奇车长 (2021-12-11 22:52:46)

离线

#1 2021-12-12 10:27:29

touchey
会员
注册时间: 2020-05-18
已发帖子: 106
积分: 23

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

目测文件格式力创EDA,赞👍
想要的功能基本上全有了

最近编辑记录 touchey (2021-12-12 10:29:52)

离线

#2 2021-12-12 12:22:37

touchey
会员
注册时间: 2020-05-18
已发帖子: 106
积分: 23

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

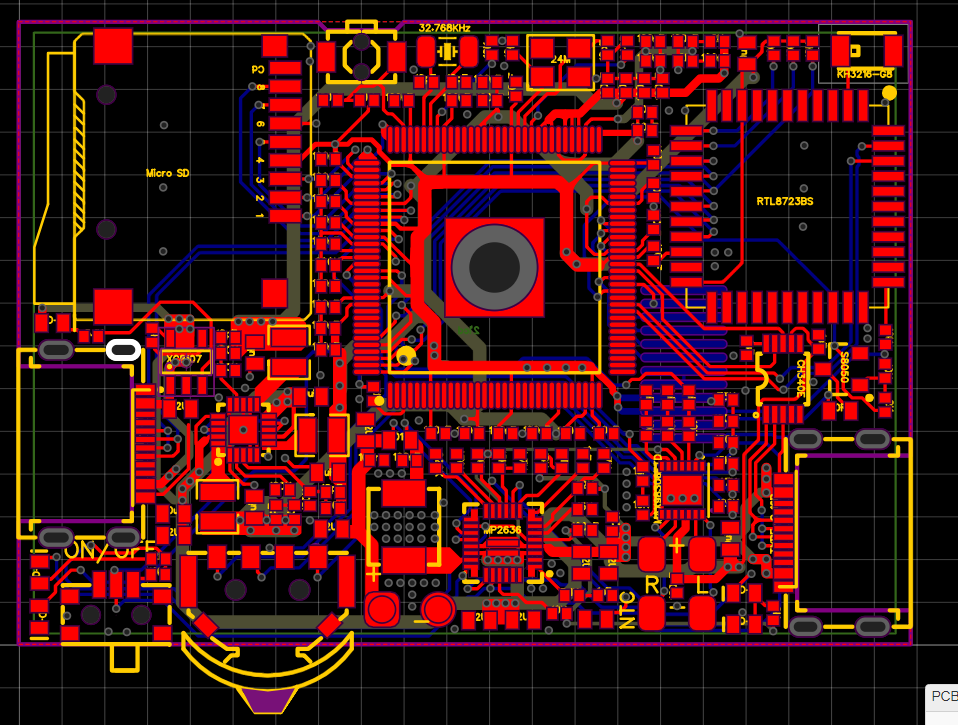

下载了,看一下,是AD的文件,需要转换一下
板子画的好专业啊,感觉可以直接产品了

最近编辑记录 touchey (2021-12-12 12:50:25)

离线

#3 2021-12-12 15:44:34

touchey
会员
注册时间: 2020-05-18
已发帖子: 106
积分: 23

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT


最近编辑记录 touchey (2021-12-12 15:46:51)

离线

#4 2021-12-13 22:56:06

光速进行时
会员
注册时间: 2021-10-28
已发帖子: 15
积分: 16

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

实物视频展示

离线

#5 2021-12-14 14:33:33

sblpp
会员
注册时间: 2018-02-14
已发帖子: 161
积分: 81

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

外壳哪搞的啊?3D打印的吗?看上去很棒

离线

#6 2021-12-14 15:34:17

光速进行时
会员
注册时间: 2021-10-28
已发帖子: 15
积分: 16

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

3d打印的外壳,作者有文件

离线

#7 2021-12-14 16:02:56

xpulabs
会员
注册时间: 2021-12-14
已发帖子: 5
积分: 5

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

看着不错,准备DIY一个,我能批量生产吗?

离线

#8 2021-12-14 17:37:34

光速进行时
会员
注册时间: 2021-10-28
已发帖子: 15
积分: 16

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

xpulabs 说:

看着不错,准备DIY一个,我能批量生产吗?

批量就算了吧,禁止拿别人的成果赚钱

离线

#9 2021-12-14 17:37:55

光速进行时
会员
注册时间: 2021-10-28
已发帖子: 15
积分: 16

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

外壳有需要自己画

离线

楼主 #10 2021-12-14 17:51:38

惊奇车长
会员
注册时间: 2021-06-29
已发帖子: 1
积分: 28

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

xpulabs 说:

看着不错,准备DIY一个,我能批量生产吗?

请问一下批量生产作甚?

离线

#11 2021-12-23 12:38:28

jordonwu
会员
注册时间: 2021-07-05
已发帖子: 46
积分: 27

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

xpulabs 说:

看着不错,准备DIY一个,我能批量生产吗?

批量的话,我买个

离线

#12 2022-03-04 16:07:10

鳝丝与螺丝
会员
所在地: 苏州 初一的
注册时间: 2022-03-04
已发帖子: 40
积分: 43

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

问一下,是几层板?

离线

#13 2022-05-27 17:35:22

flgee
会员
注册时间: 2022-05-24
已发帖子: 1
积分: 36

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

我在立创EDA广场里面也找到了您分享的工程,准备DIY一个,用这个来学习入门V3X,感谢分享

离线

#14 2022-05-28 13:49:22

hameyou
会员
注册时间: 2018-04-15
已发帖子: 121
积分: 43.5

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

楼主,V3X和V3S区别大么,感觉不太一样

离线

#15 2022-05-28 22:26:36

leefei
会员
注册时间: 2020-12-19
已发帖子: 40
积分: 106

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

hameyou 说:

楼主,V3X和V3S区别大么,感觉不太一样

不大

离线

#16 2022-05-30 14:35:12

de7746
会员
注册时间: 2022-01-03
已发帖子: 5
积分: 10

Re: MIPI-V3X的带电池升级版MIPI-V3X-BAT

大佬,能不能出一版支持40pin rgb屏的板子。感觉这种两三寸的屏幕看着很费劲
