新年将至，分享下以前做的板子，接着猥琐发育

gzhssl · 2021-12-30 00:55:02

记得那年搜索ESP32资料，手滑点进了坑网
看着各位网友分享的板子、教程，我决定猥琐发育一波，每天早上先看看帖子，不然总觉得错过了什么
马上要元旦了，想着把发育的成功分享一下，回馈社区，软件版本：allegro16.6
1、四层F1C200s核心板

原理图
121.pdf
贴片BOM.xls
光绘文件
F1C200S-ART.rar
工程文件
4层核心板.rar

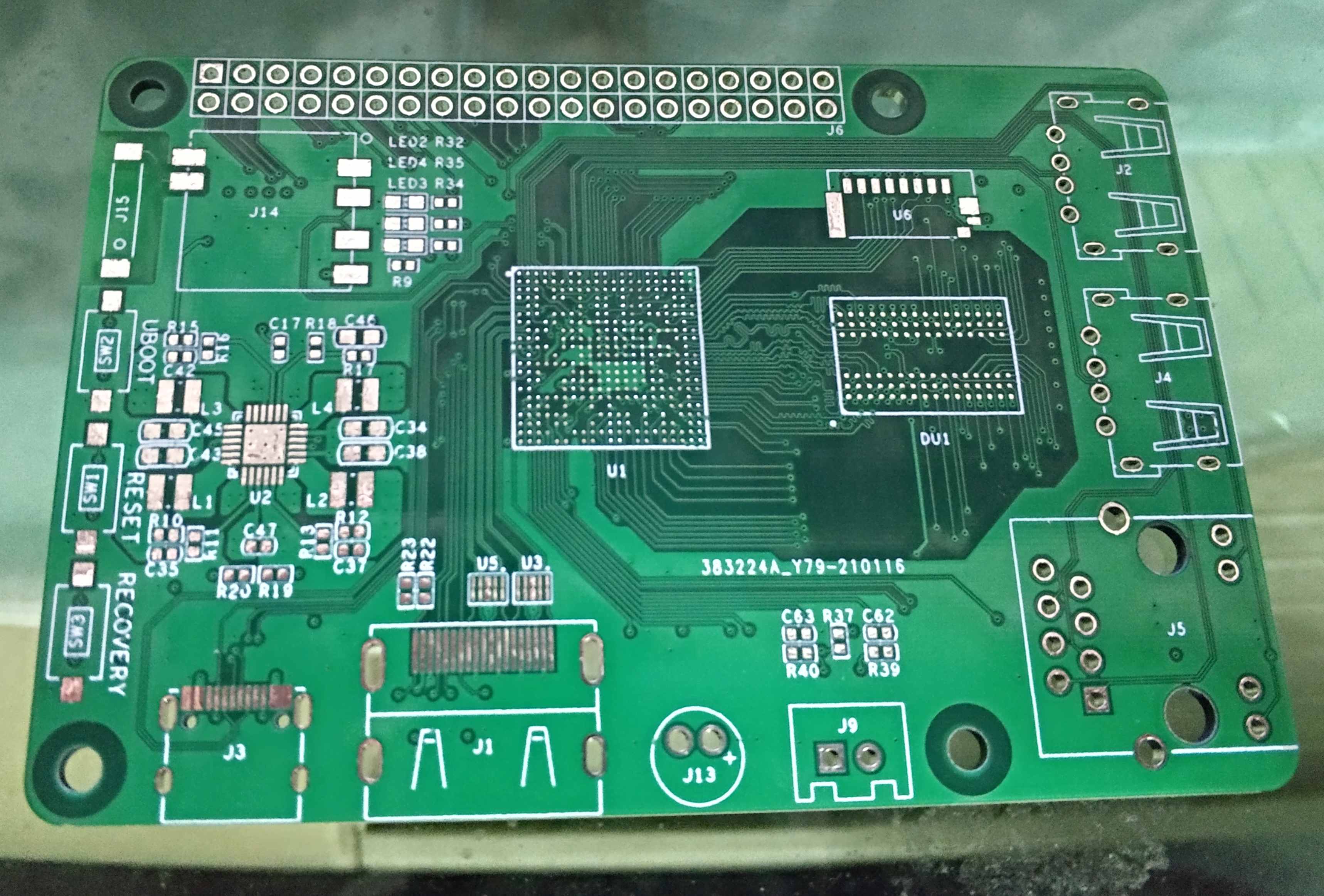

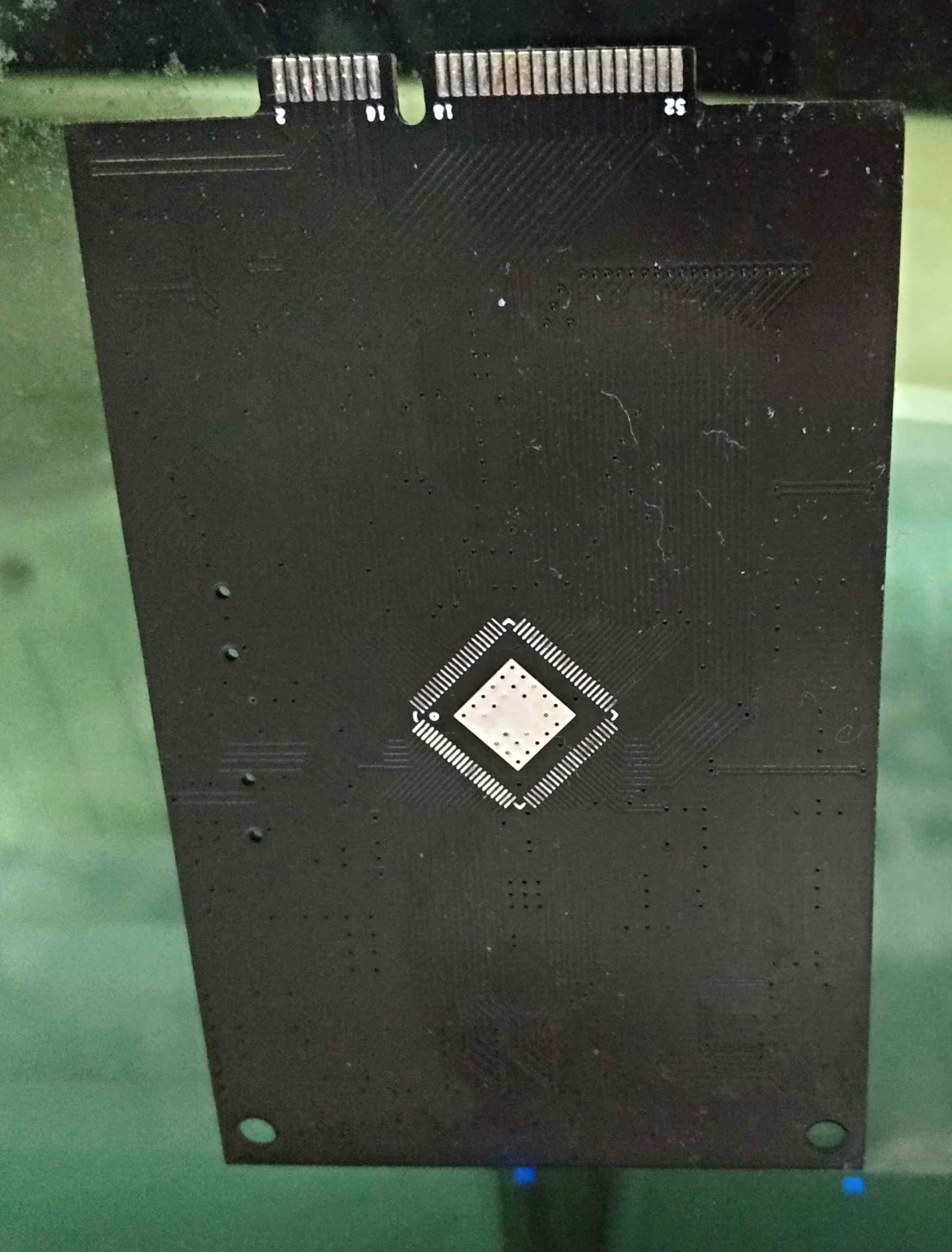

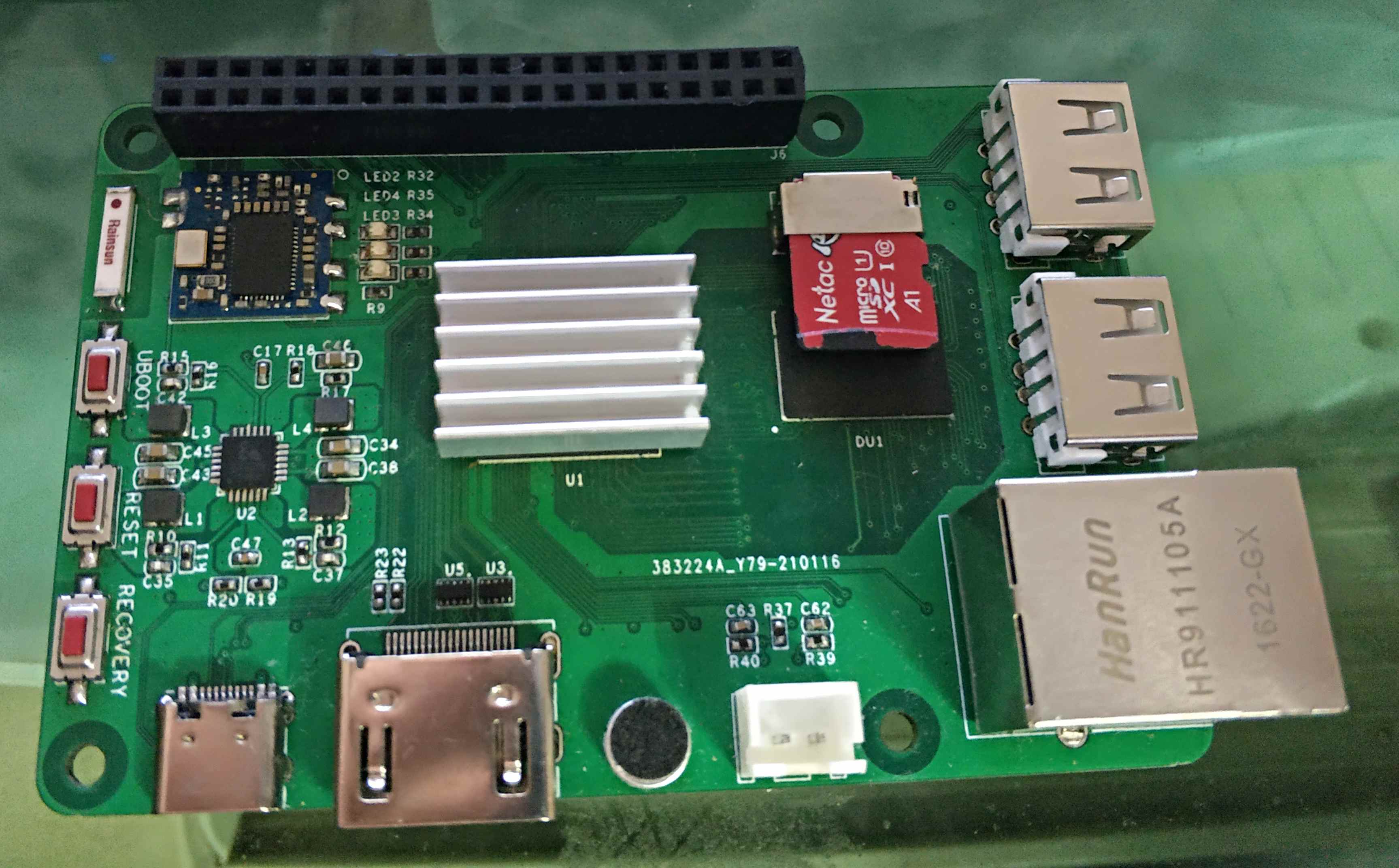

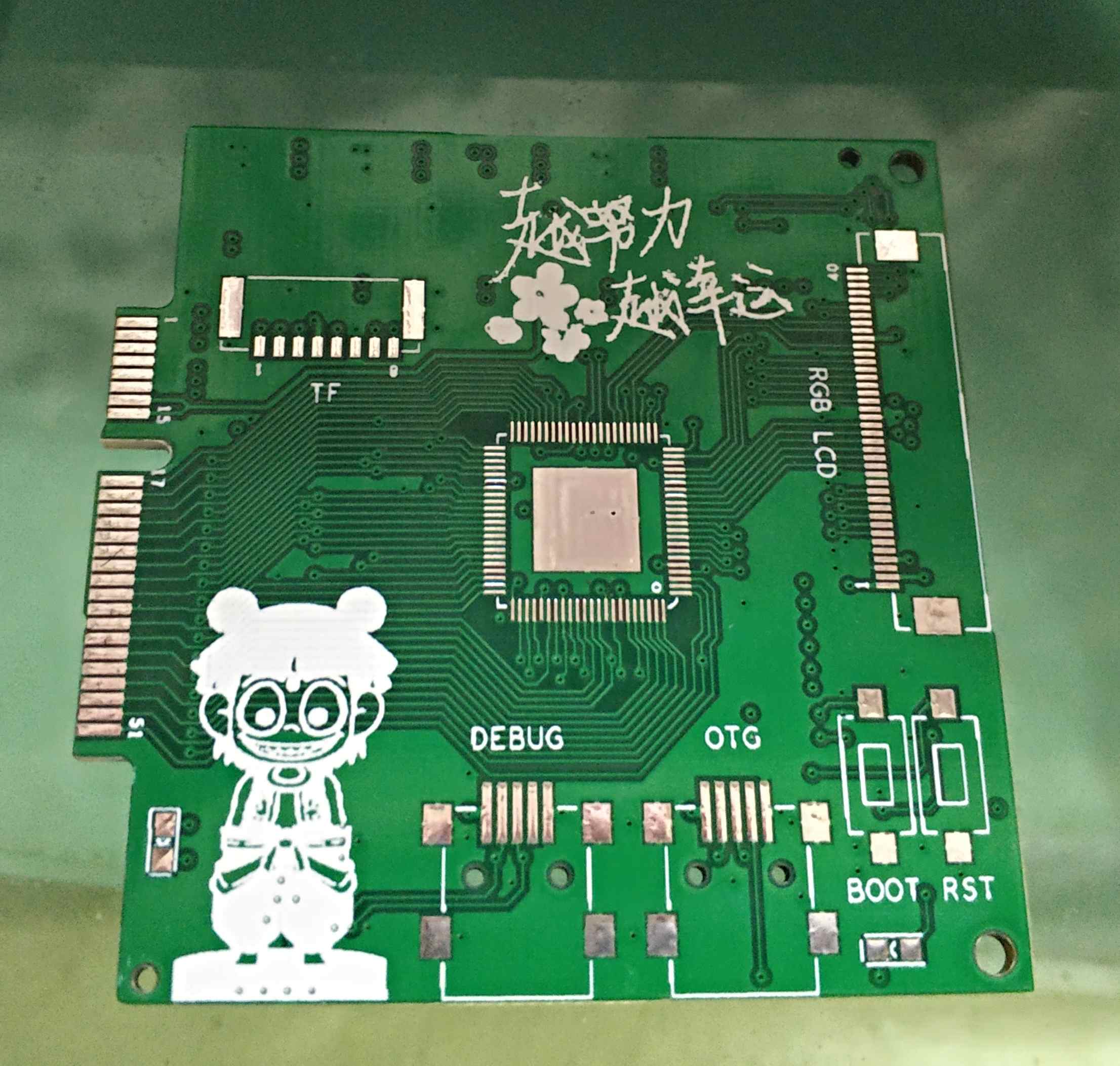

刚接触论坛和F1C全志芯片，参照荔枝派和网友的原理图，忐忑又好奇的做了一版，结果板厚没选对，1.6mm的板子PCIE座子插不进去，而且电源部分有点问题，上电必须手动按下复位按钮才能启动，噗噗噗
2、两层F1C200s核心板

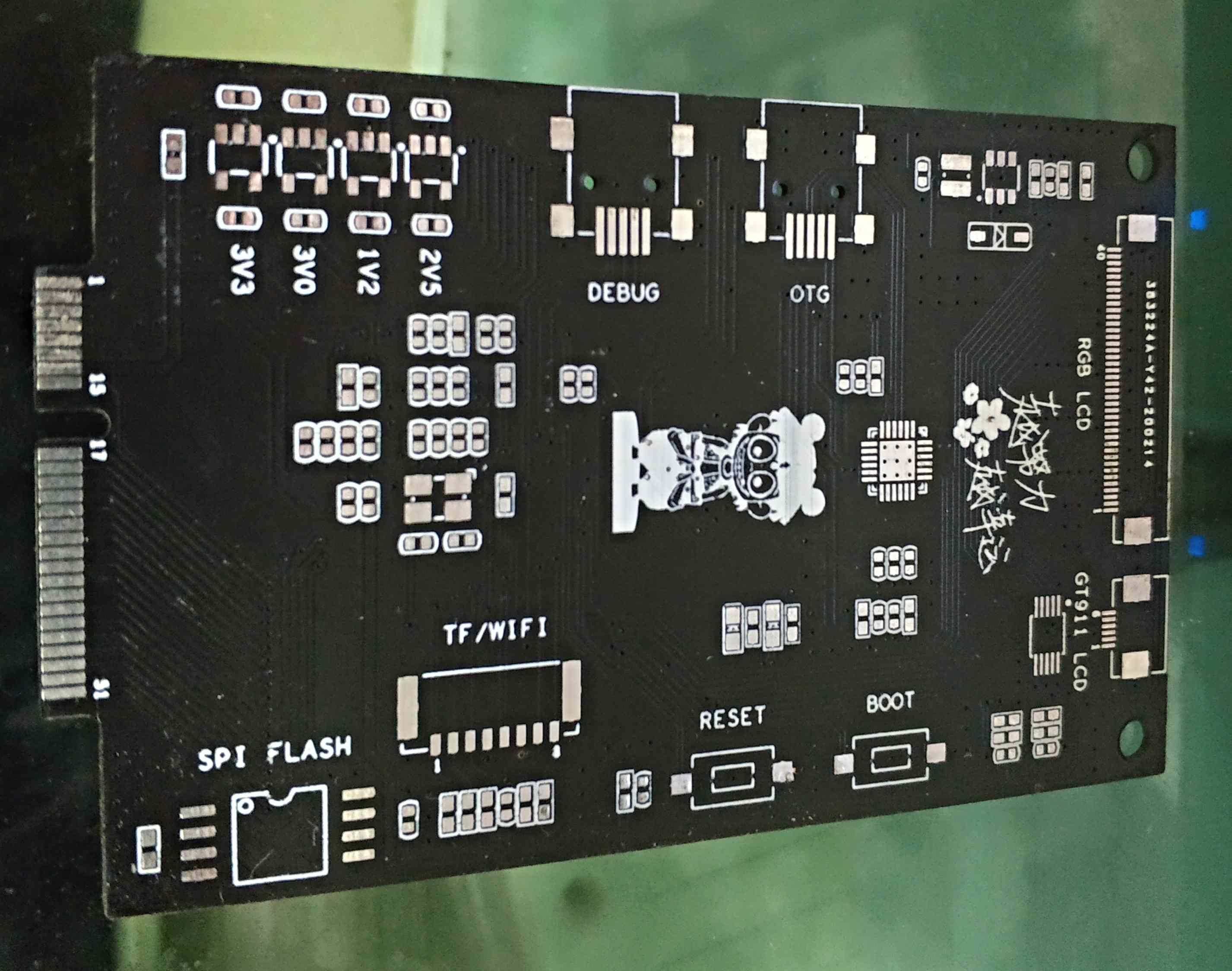

原理图
22.pdf
光绘文件
F1C200s-ART2.rar
工程文件
2层新板.rar

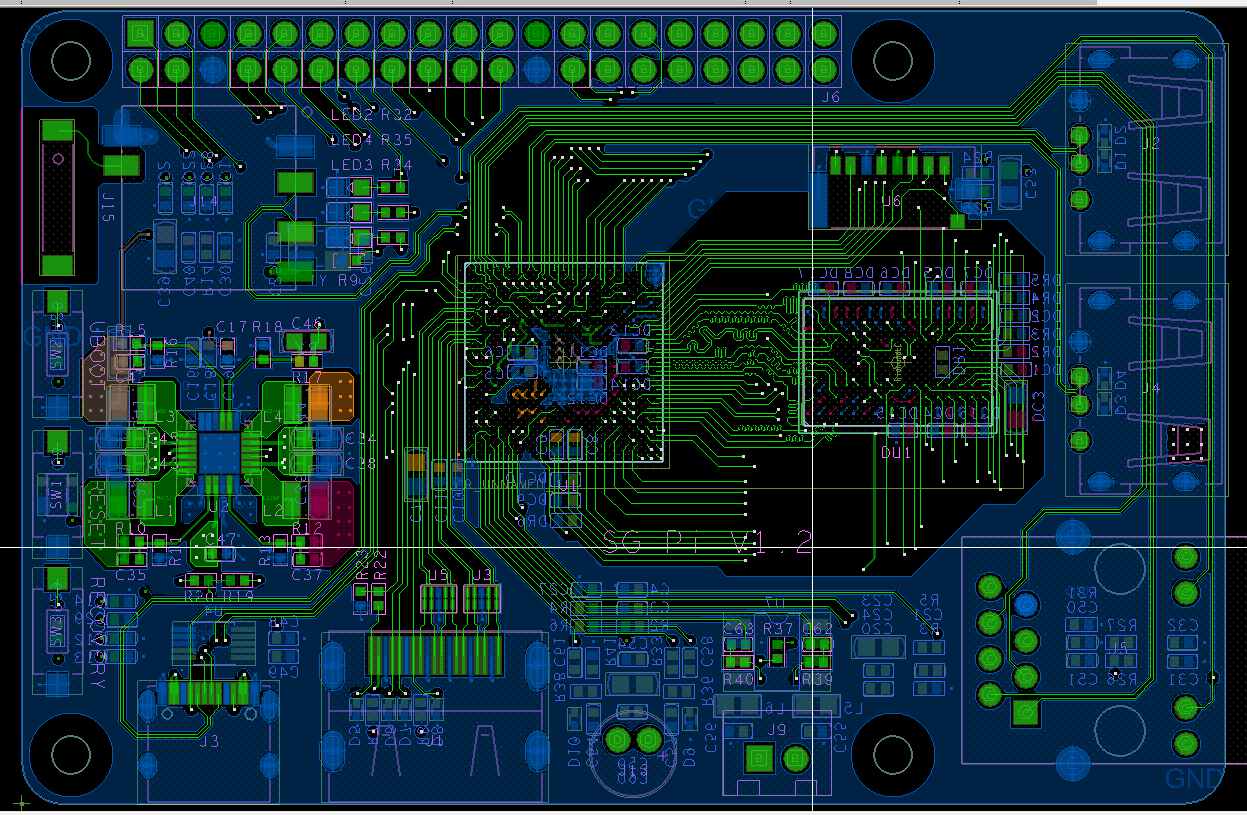

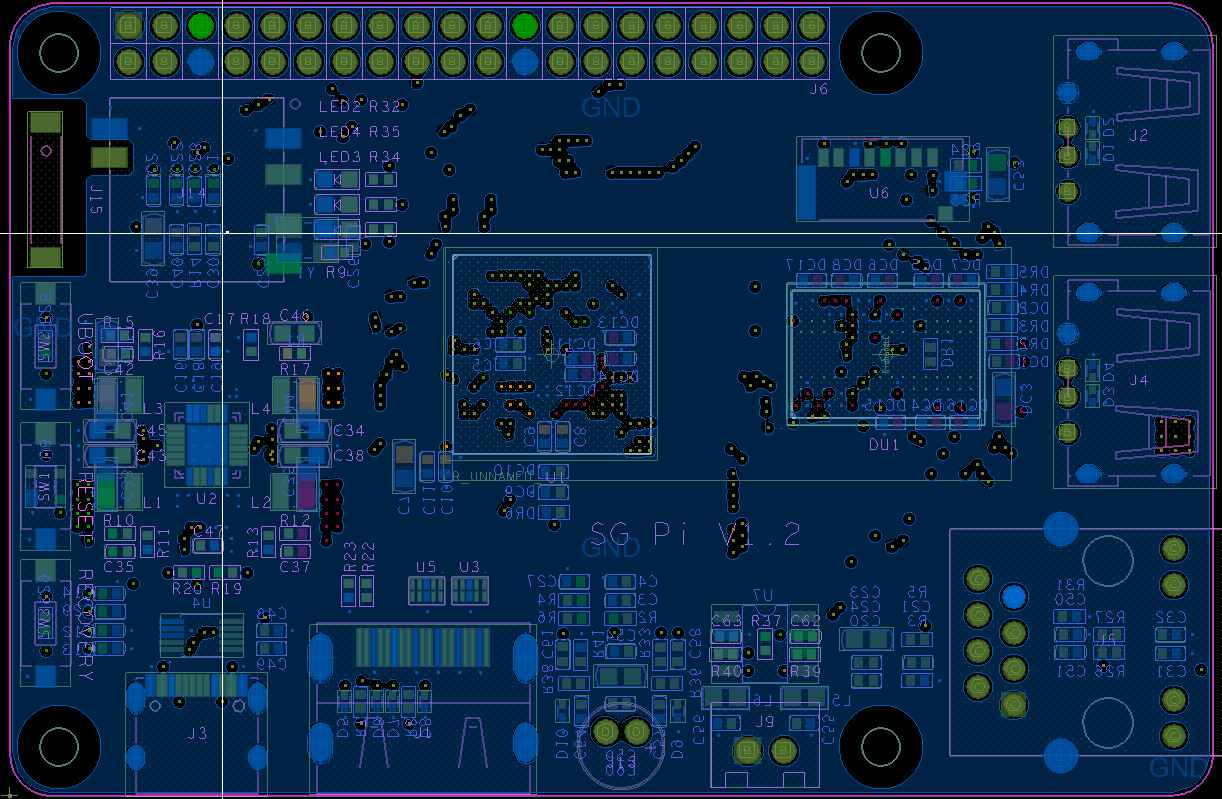

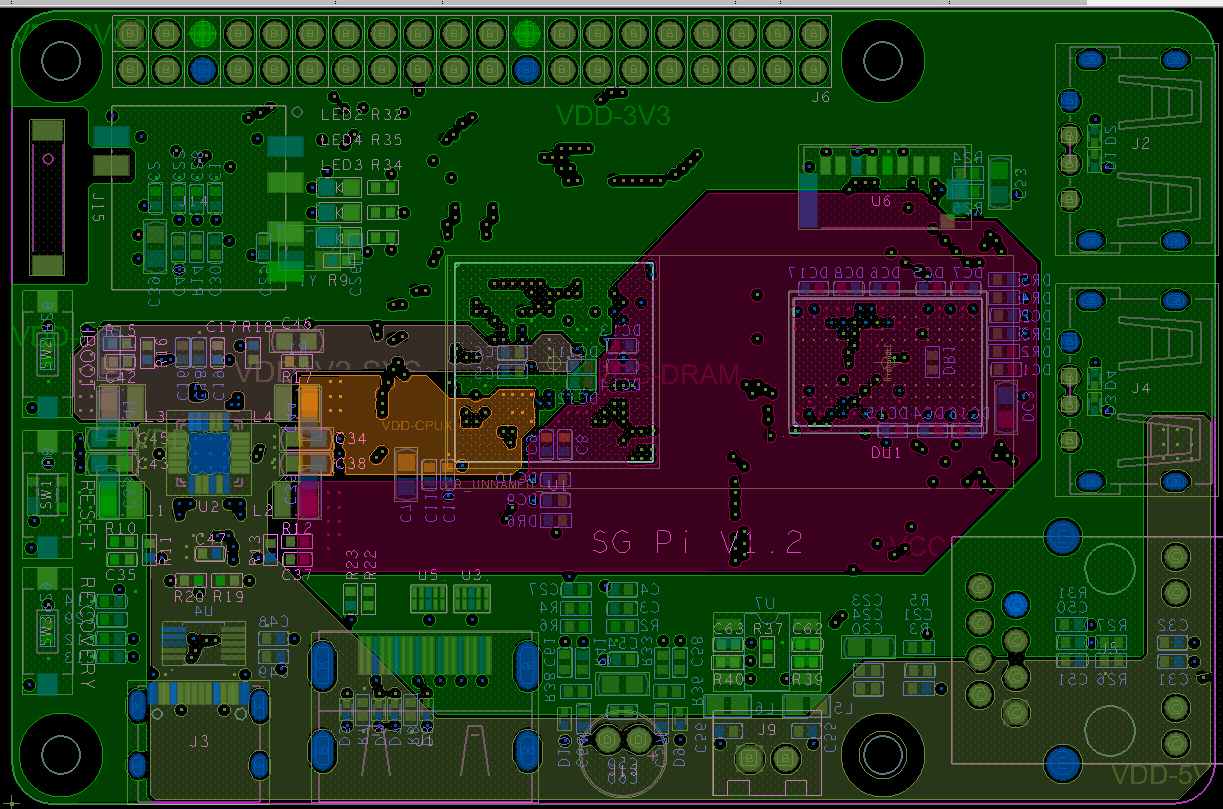

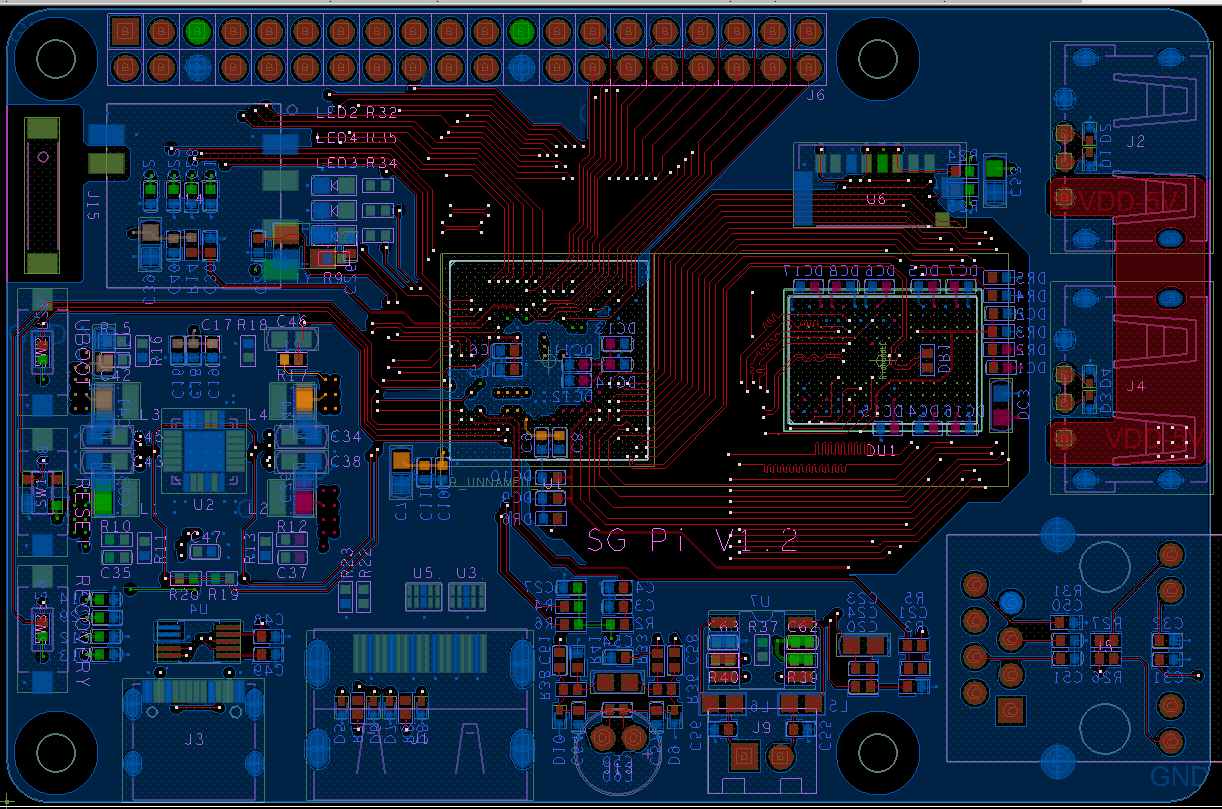

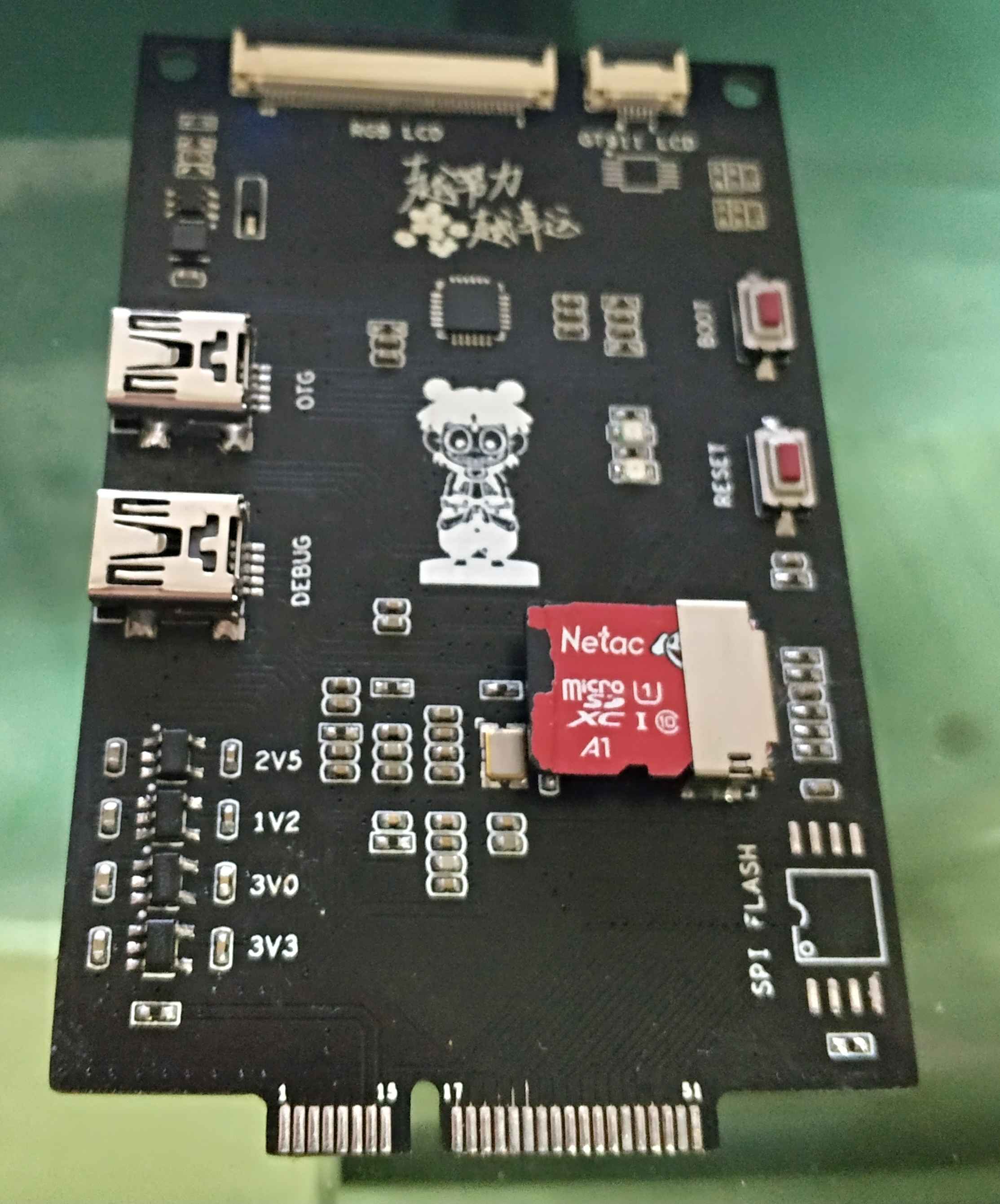

这一版改成两层，电源部分改了一下，修复上一版必须手动按下复位按钮才能启动的问题
3、4层H3

原理图
34.pdf
贴片个.xls
光绘文件
H35-ART.rar
工程文件
H3.rar

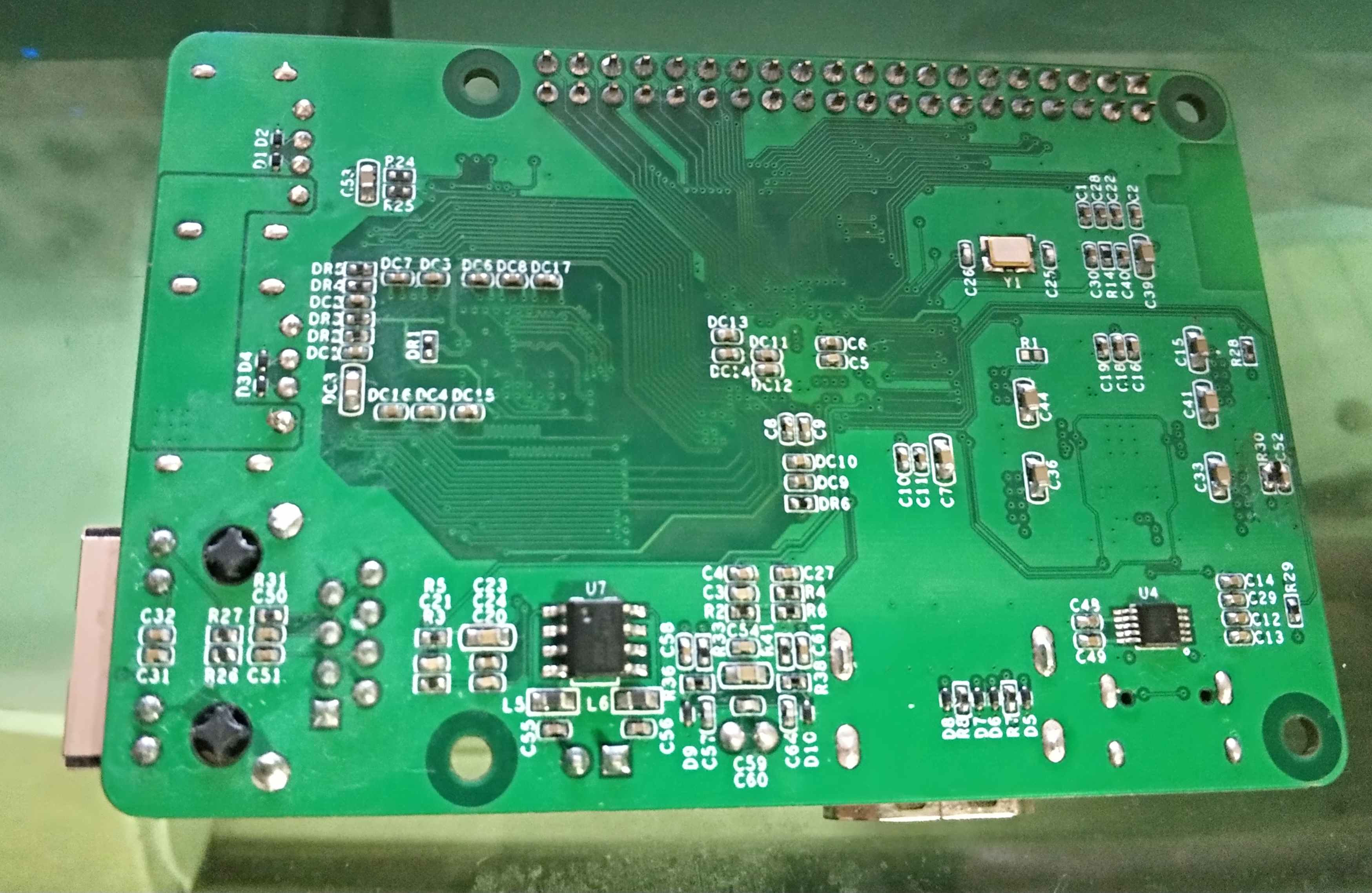

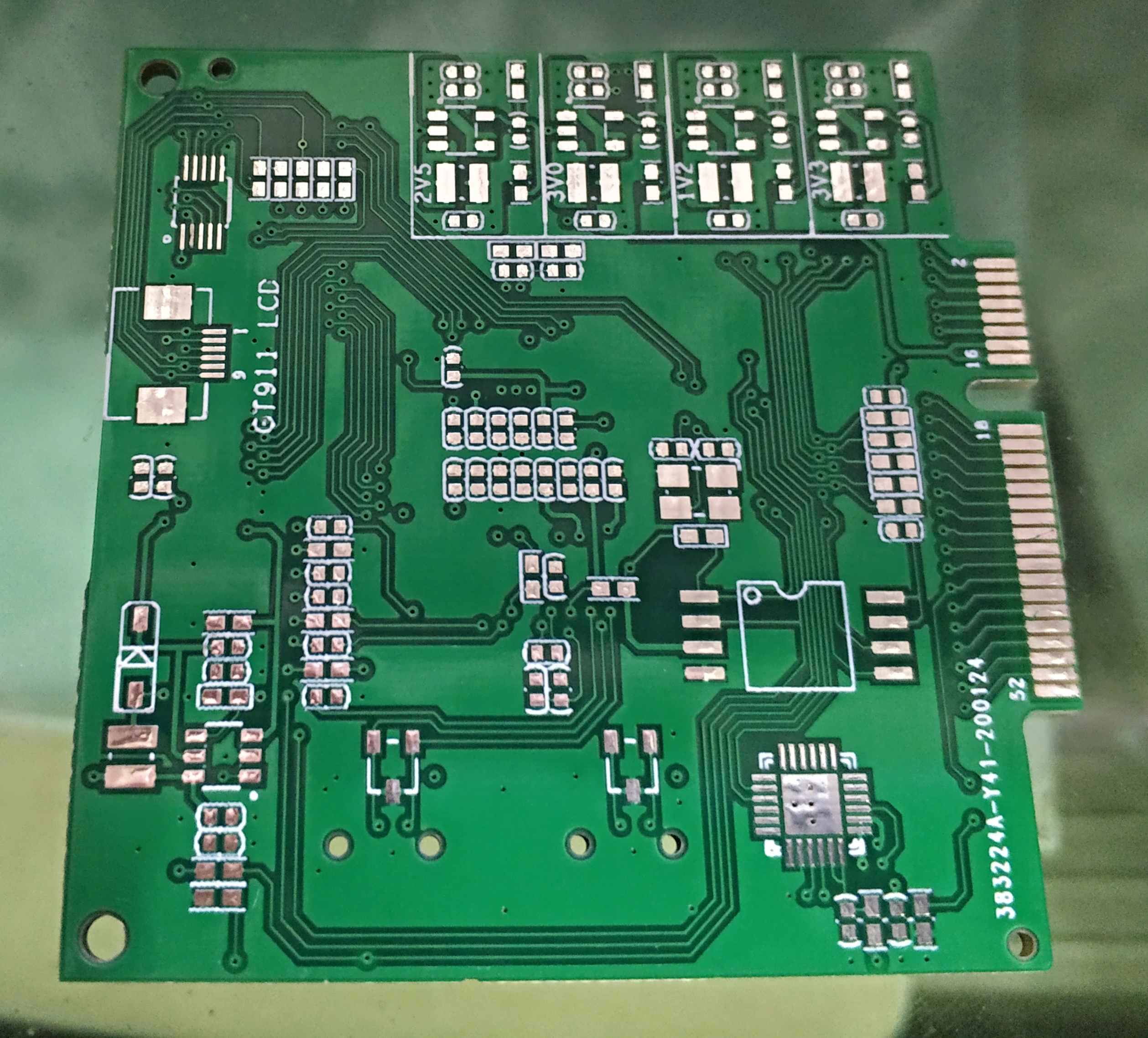

参照全志H3官方示例、友善、稚晖君和网友的原理图，引出基本外设和IO口，
由于没有焊接BGA的经验，也没找到合适的钢网，就用某宝的万能钢网加锡膏凑合用，焊接、拆、植锡、焊接无线循环，毁了2块H3，
不死心用锡球试试，又毁了两块，噗噗噗
于是沉下心多观摩网上BGA焊接和植锡视频，忍痛又买了4片H3，居然一次成功，侥幸啊。。。

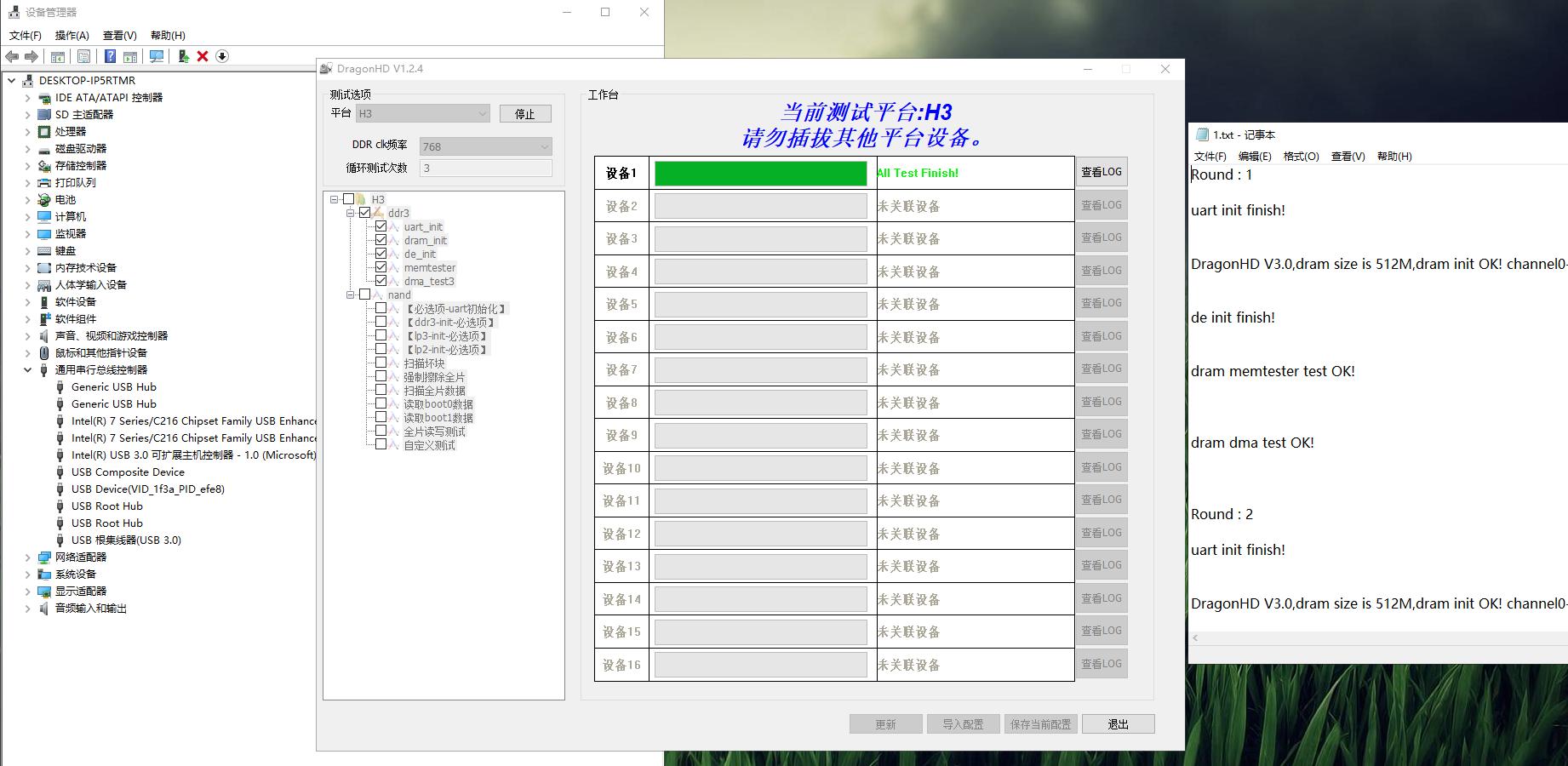

烧录镜像跑起来一切正常，外设也验证通过，但是复位电路又出问题了，这部分跟官方原理图相比有简化，每次上电需要手动按下复位键才能启动，reboot倒是正常的
4、月底了，剩余一张某力创的SMT优惠券，送给需要的小伙伴
我有一张嘉立创的SMT宣传送券，价值 50 元。送给你啦。戳下面链接收取。https://www.jlc.com/home/gotoReceiveCoupon.html?n=4a8011fb-5a2f-40a5-8b67-3da2e444b964&r=9LloiX0h

最近编辑记录 gzhssl (2021-12-30 01:00:56)

wenunit · 2021-12-30 08:00:55

楼主大神啊，一年工作满满的。感谢SMT卷。

illusion · 2021-12-30 08:52:01

666 当年我也是猥琐发育了好久，然后……猥琐到现在也没搞个像样的板子……哭死。
期待2022我能做个像样的板子吧！

gzhssl · 2021-12-30 15:53:08

illusion 说：

666 当年我也是猥琐发育了好久，然后……猥琐到现在也没搞个像样的板子……哭死。
期待2022我能做个像样的板子吧！

共同努力呀，靓仔你一定行的

tango_zhu · 2021-12-30 20:39:49

2层的那个f1c100s好像是没有画完的么

lovexulu · 2021-12-30 22:43:51

原来在海鲜市场晒板子的是你啊，烤tf卡。。。

nikoladi · 2021-12-30 23:09:31

PCIe 应该就是 1.6mm 的板厚吧？？？
Mini-PCIe 是 1.0mm
M.2 是 0.8mm

gzhssl · 2021-12-31 22:27:12

nikoladi 说：

PCIe 应该就是 1.6mm 的板厚吧？？？
Mini-PCIe 是 1.0mm
M.2 是 0.8mm

嗯啊，是Mini-PCIe，没说清楚

gzhssl · 2021-12-31 23:00:27

lovexulu 说：

原来在海鲜市场晒板子的是你啊，烤tf卡。。。

我本来就是勾庄水产市场卖鱼的，红鲤鱼绿鲤鱼与驴

tango_zhu · 2022-01-01 23:49:39

杭州的？
