#1 Re: 全志 SOC » V3s 一直重复启动 boot 大佬帮忙看看 » 2021-08-13 14:19:31

找到问题了,SZQ的电阻不对,导致 初始化dram失败。

#2 Re: 全志 SOC » 编译索智(Sochip) S3 SDK (zeta) 【提供DXP格式原理图与PCB,感谢 @playflash】 » 2021-08-12 09:20:47

loveme758 说:

S3跟V3啥区别?

引用80#的回复

s3 比V3S多了一个128M的DDR.
另外V3 需要自己外扩.

S3 = ( 全志V3 + 128MB DDR3 )BGA
S3L = (全志V3 + 64MB DDR2)BGA
v3s = (全志V3 + 64MB DDR2)TQFP

#3 Re: 全志 SOC » flash 读取 sys_config.fex的问题 » 2021-08-03 10:24:07

哇酷小二 说:

从 flash 文件读出来的不是 sys_config.fex 文件,如果有全志sdk编译出来的img文件, 这个可以解包出 sys_config.fex 文件。

我看一个帖子是这么操作的。他是这么说的
把小蓝板上的spi norflash拆下来,型号是ic25lp128,用编程器读出里面的8MByte的bin,
    然后截取0x32000~0x39FFF这段保存成sys_config.bin,
    再用sunxi-tools工具里面的bin2fex把sys_config.bin转成sys_config.fex,这个就是板子的实际引脚了,再用万用表验证一下几个关键的点就可以了。

我也把bin文件这个区间的数据保存出来了,但是用bin2fex 转换的时候说格式不对。所以不知道怎么弄了

#4 全志 SOC » flash 读取 sys_config.fex的问题 » 2021-08-03 09:44:45

xiaoqianxiansheng
回复: 3

拆了一台机器想把flash 里面的sys_config.fex 读取出来 请问大佬们怎么操作。 flash大小是8M的。

#5 全志 SOC » V3s 一直重复启动 boot 大佬帮忙看看 » 2021-07-30 18:49:49

xiaoqianxiansheng
回复: 4

编译的zeta linux sdk 在荔枝派已经通过了。但是放到自己公司画的板子里面就一直重启boot

HELLO! BOOT0 is starting!
boot0 version : 4.0.0
boot0 commit : 8
fel flag  = 0x00000000
rtc[0] value = 0x00000000
rtc[1] value = 0x00000000
rtc[2] value = 0x00000000
rtc[3] value = 0x00000000
rtc[4] value = 0x00000000
rtc[5] value = 0x00000000
rtc[6] value = 0x00000000
rtc[7] value = 0x00000000
DRAM DRIVE INFO: V0.7
DRAM Type = 2 (2:DDR2,3:DDR3,6:LPDDR2,7:LPDDR3)
DRAM CLK = 408 MHz
DRAM zq value: 000039bb
DRAM size = 64 MB
HELLO! BOOT0 is starting!
boot0 version : 4.0.0
boot0 commit : 8
fel flag  = 0x00000000
rtc[0] value = 0x00000000
rtc[1] value = 0x00000000
rtc[2] value = 0x00000000
rtc[3] value = 0x00000000
rtc[4] value = 0x00000000
rtc[5] value = 0x00000000
rtc[6] value = 0x00000000
rtc[7] value = 0x00000000
DRAM DRIVE INFO: V0.7
DRAM Type = 2 (2:DDR2,3:DDR3,6:LPDDR2,7:LPDDR3)
DRAM CLK = 408 MHz
DRAM zq value: 000039bb
DRAM size = 64 MB
HELLO! BOOT0 is starting!
boot0 version : 4.0.0
boot0 commit : 8
fel flag  = 0x00000000
rtc[0] value = 0x00000000
rtc[1] value = 0x00000000
rtc[2] value = 0x00000000
rtc[3] value = 0x00000000
rtc[4] value = 0x00000000
rtc[5] value = 0x00000000
rtc[6] value = 0x00000000
rtc[7] value = 0x00000000
DRAM DRIVE INFO: V0.7
DRAM Type = 2 (2:DDR2,3:DDR3,6:LPDDR2,7:LPDDR3)
DRAM CLK = 408 MHz
DRAM zq value: 000039bb
DRAM size = 64 MB

就是一直打印这个。 画的板子 加入了axp203.检查了供电都正常。

------------------------------------------
下面的是荔枝派启动的打印

HELLO! BOOT0 is starting!
boot0 version : 4.0.0
boot0 commit : 8
fel flag  = 0x00000000
rtc[0] value = 0x00000000
rtc[1] value = 0x00000000
rtc[2] value = 0x00000000
rtc[3] value = 0x00000000
rtc[4] value = 0x00000000
rtc[5] value = 0x00000000
rtc[6] value = 0x80000000
rtc[7] value = 0x0000011c
DRAM DRIVE INFO: V0.7
DRAM Type = 2 (2:DDR2,3:DDR3,6:LPDDR2,7:LPDDR3)
DRAM CLK = 408 MHz
DRAM zq value: 000039bb
DRAM size = 64 MB
dram size =64
Succeed in reading Boot1 file head.
The size of uboot is 00034000.
Ready to disable icache.
Jump to secend Boot.
[      0.139]

U-Boot 2011.09-rc1 (Apr 08 2017 - 19:50:24) Allwinner Technology

[      0.146]version: 1.1.0
[      0.149]uboot commit : 8
[      0.154]pmbus:   ready
.........

--------------------------------------------------------
下面是 fex文件

;A23 PAD application
;---------------------------------------------------------------------------------------------------------
; port configuration:
; port_name = port:GPIO<mux><pull up/down><driver level><default value>
; mux: GPIO function configuration, 0-input, 1-output, 2+: special funciton for modules
; pull up/down: 1-pull up, 2-pull down
; driver level: 0,1,2,3. 2 is recommended
; default value: default output value when this IO is configured as an output IO
;---------------------------------------------------------------------------------------------------------

[product]
version = "100"
machine = "tiger-ipc"

[platform]
eraseflag   = 0

;----------------------------------------------------------------------------------
;[target]  system bootup configuration
;boot_clock	= CPU boot frequency, Unit: MHz
;storage_type	= boot medium, 0-nand, 1-card0, 2-card2, -1(defualt)auto scan
;speed_mod    0 : normal read ; 1 dual line fast read
;----------------------------------------------------------------------------------
[target]
boot_clock   	= 1008
storage_type  	= -1

[boot_spi_board0]
boot_spi_speed_hz = 60000000
speed_mod         = 1


[key_detect_en]
keyen_flag = 0
;----------------------------------------------------------------------------------
;dcdc1_vol	---set dcdc1 voltage,mV,1600-3400,100mV/step
;dcdc2_vol	---set dcdc2 voltage,mV,600-1540,20mV/step
;dcdc3_vol	---set dcdc3 voltage,mV,600-1860,20mV/step
;dcdc4_vol	---set dcdc4 voltage,mV,600-1540,20mV/step
;dcdc5_vol	---set dcdc5 voltage,mV,1000-2550,50mV/step
;aldo2_vol	---set aldo2 voltage,mV,700-3300,100mV/step
;aldo3_vol	---set aldo3 voltage,mV,700-3300,100mV/step
;----------------------------------------------------------------------------------
[power_sply]
dcdc2_vol       = 1250
dcdc3_vol       = 3300
aldo2_vol       = 2500
aldo3_vol       = 3000
ldo1_vol        = 3300
ldo2_vol        = 3000
ldo3_vol        =

;[power_sply]
;dcdc2_vol       = 1100
;dcdc3_vol       = 1800
;aldo2_vol       = 2500
;aldo3_vol       = 3000
;ldo1_vol        = 3300
;ldo2_vol        = 3000
;ldo3_vol        = 3000

;[axp15_para]
;dcdc1_vol       = 3300
;dcdc2_vol       = 1100
;dcdc3_vol       = 1800
;dcdc4_vol       = 1800
;aldo1_vol       = 3000
;aldo2_vol       = 3300
;dldo1_vol       = 3300



;----------------------------------------------------------------------------------
;card boot
;----------------------------------------------------------------------------------
[card_boot]
logical_start   = 40960
sprite_gpio0    =

;----------------------------------------------------------------------------------
;[cardx_boot_para] boot card configuration
;card_ctrl 	 = boot card NO. 0 or 2
;card_high_speed = speed mode, 0-normal mode(up to 25MHz), 1-high speed mode(up to 50MHz)
;card_line       = boot card buswidth(1 or 4)
;----------------------------------------------------------------------------------
[card0_boot_para]
card_ctrl       = 0
card_high_speed = 1
card_line       = 4
sdc_d1          = port:PF0<2><1><default><default>
sdc_d0          = port:PF1<2><1><default><default>
sdc_clk         = port:PF2<2><1><default><default>
sdc_cmd         = port:PF3<2><1><default><default>
sdc_d3          = port:PF4<2><1><default><default>
sdc_d2          = port:PF5<2><1><default><default>

;[card2_boot_para]
;card_ctrl       = 2
;card_high_speed = 1
;card_line       = 4
;sdc_cmd         = port:PC00<2><1><2><default>
;sdc_clk         = port:PC01<2><1><2><default>
;sdc_d0          = port:PC03<2><1><2><default>
;sdc_d1          = port:PC04<2><1><2><default>
;sdc_d2          = port:PC05<2><1><2><default>
;sdc_d3          = port:PC06<2><1><2><default>

;----------------------------------------------------------------------------------
;[twi_para] twi for boot code
;twi_port	= twi controller ID
;----------------------------------------------------------------------------------
[twi_para]
twi_port        = 0
twi_scl         = port:PB06<2><default><default><default>
twi_sda         = port:PB07<2><default><default><default>

;twi_port        = 1
;twi_scl         = port:PB08<2><default><default><default>
;twi_sda         = port:PB09<2><default><default><default>

;----------------------------------------------------------------------------------
;[uart_para] boot debug port configuration
;uart_debug_port = uart port ID for boot debug
;----------------------------------------------------------------------------------
;origin
;[uart_para]
;uart_debug_port = 1
;uart_debug_tx   = port:PE21<4><1><default><default>
;uart_debug_rx   = port:PE22<4><1><default><default>

[uart_para]
;uart_debug_port = 0
;uart_debug_tx   = port:PB08<3><1><default><default>
;uart_debug_rx   = port:PB09<3><1><default><default>

uart_debug_port = 2
uart_debug_tx   = port:PB00<2><1><default><default>
uart_debug_rx   = port:PB01<2><1><default><default>


;card print
;uart_debug_tx    = port:PF02<3><1><default><default>
;uart_debug_rx    = port:PF04<3><1><default><default>


;----------------------------------------------------------------------------------
;[jtag_para] jtag configuration
;jtag_enable     = 0-disable jtag, 1-enable jtag
;----------------------------------------------------------------------------------
[jtag_para]
jtag_enable     = 0
jtag_ms         = port:PF00<3><default><default><default>
jtag_ck         = port:PF05<3><default><default><default>
jtag_do         = port:PF03<3><default><default><default>
jtag_di         = port:PF01<3><default><default><default>

;----------------------------------------------------------------------------------
;[clock] pll configuration
;----------------------------------------------------------------------------------
[clock]
pll3            = 297
pll4            = 300
pll6            = 600
pll8            = 360
pll9            = 480
pll10           = 297
;
pll_ve          = 360
pll_isp         = 360
;---------------------------------------------------------------------------------------------------------
;[pm_para] power management
;standby_mode = 0-normal standby, 1-super standby
;---------------------------------------------------------------------------------------------------------
[pm_para]
standby_mode		= 1

;----------------------------------------------------------------------------------
;sys_pwr_dm_para
;this para is used to change default sys_pwr_dm config when necessary.
;   allowed sys_pwr_dm is such as follow:
;		vdd-cpua
; 		vdd-cpub
; 		vdd-gpu
; 		vcc-dram
; 		vdd-sys
; 		which is compatible with pmu regu config. see: [pmu1_regu] for more info.
;   value: 0: del the pwr_dm from sys_pwr_dm_mask;
;	   1: add the pwr_dm into sys_pwr_dm_mask;
;----------------------------------------------------------------------------------
[sys_pwr_dm_para]
vdd-cpua = 1
vdd-sys  = 1

;----------------------------------------------------------------------------------
;dynamic_standby_para
;   enable:
;	value: 0: all config is ignored.
;	       1: all config is effective.
;   dram_selfresh_flag:
;	value: 0: dram will not enter selfresh,
;		    this config is used for stop dram entering selfresh, in case of dram memory have bug.
;	       1: dram will enter slefresh.
;
;----------------------------------------------------------------------------------
[dynamic_standby_para]
enable = 0
dram_selfresh_flag = 1
vdd_cpua_vol     = 1200
vdd_sys_vol      = 1200

;*****************************************************************************
;sdram configuration
;
;*****************************************************************************
[dram_para]
dram_clk        = 408
dram_type       = 2
dram_zq         = 0x39bb
dram_odt_en     = 0
dram_para1      = 0x10E20000
dram_para2      = 0x0000
dram_mr0        = 0x1840
dram_mr1        = 0x4
dram_mr2        = 0x18
dram_mr3        = 0x4
dram_tpr0       = 0x00832087
dram_tpr1       = 0x01C24085
dram_tpr2       = 0x0002A01D
dram_tpr3       = 0x0
dram_tpr4       = 0x0
dram_tpr5       = 0x0
dram_tpr6       = 0x0
dram_tpr7       = 0x0
dram_tpr8       = 0x0
dram_tpr9       = 0x0
dram_tpr10      = 0x0
dram_tpr11      = 0x220000
dram_tpr12      = 0x78
dram_tpr13      = 0x0d000000

;---------------------------------------------------------------------------------------------------------
; if 1 == standby_mode, then support super standby;
; else, support normal standby.
;---------------------------------------------------------------------------------------------------------
[pm_para]
standby_mode		= 0

;---------------------------------------------------------------------------------------------------------
; wakeup_src_para:
;	sometimes, u would like to add more wakeup src in standby mode, these para will be
;	help;
;	u need to make sure the standby mode support the wakeup src. Also, some hw
;	condition must be guaranteed.
;	including:
;	cpu_en: power on or off.
;		1: mean power on
;		0: mean power off
;	cpu_freq: indicating lowest freq. unit is Mhz;
;	dram selfresh_en: selfresh or not.
;		1: enable enter selfresh
;		0: disable enter selfresh
;	dram_pll: if not enter selfresh, indicating lowest freq. unit is Mhz;
;	wakeup_src: to make the scenario work, the wakeup src is needed.
;---------------------------------------------------------------------------------------------------------
[wakeup_src_para]
cpu_en		= 0
cpu_freq	= 48
; (cpu:apb:ahb)
pll_ratio	= 0x111
dram_selfresh_en= 1
dram_freq	= 36
wakeup_src_wl 	= port:PL07<4><default><default><0>
wakeup_src_bt 	= port:PL09<4><default><default><0>
bb_wake_ap	= port:PL02<4><default><default><0>

;----------------------------------------------------------------------------------
;i2c configuration
; twi_used = twix enable    ;; twi0->use pmu axp209 ,  twi1->use gsenor
;----------------------------------------------------------------------------------
[twi0]
twi_used        = 0
twi_scl         = port:PB06<2><default><default><default>
twi_sda         = port:PB07<2><default><default><default>

[twi1]
twi_used        = 1
twi_scl         = port:PB08<2><default><default><default>
twi_sda         = port:PB09<2><default><default><default>

;----------------------------------------------------------------------------------
;uart configuration
;uart_used = uart x enable
;uart_port = x; x is order number of ttySx
;uart_type       = 2:2 wire,4:4 wire,8:8 wire, full function
;----------------------------------------------------------------------------------
[uart0]
uart_used       = 0
uart_port       = 0
uart_type       = 2
uart_tx         = port:PB08<3><1><default><default>
uart_rx         = port:PB09<3><1><default><default>
;card print
;uart_tx         = port:PF02<3><1><default><default>
;uart_rx         = port:PF04<3><1><default><default>

[uart1]
uart_used       = 0
uart_port	    = 0
uart_type       = 2
uart_tx         = port:PE21<4><1><default><default>
uart_rx         = port:PE22<4><1><default><default>

[uart2]
uart_used       = 1
uart_port	    = 0
uart_type       = 2
uart_tx         = port:PB00<2><1><default><default>
uart_rx         = port:PB01<2><1><default><default>

;----------------------------------------------------------------------------------
;SPI controller configuration
;spi_used       = SPIx enable
;spi_cs_bitmap  = SPI bit mapping
;----------------------------------------------------------------------------------
[spi0]
spi_used       = 1
spi_cs_bitmap  = 1
spi_mosi       = port:PC03<3><default><default><default>
spi_miso       = port:PC00<3><default><default><default>
spi_sclk       = port:PC01<3><default><default><default>
spi_cs0        = port:PC02<3><1><default><default>

;----------------------------------------------------------------------------------
;SPI device configuration
;spi_dev_num: number of spi devices
;----------------------------------------------------------------------------------
[spi_devices]
spi_dev_num = 1

;----------------------------------------------------------------------------------
;[spi_board0] spi device configuration
;modalias      = spi device name
;max_speed_hz  = max transfer speed
;bus_num       = bus ID
;chip_select   = chip select, 0,1
;mode          = SPI transfer mode
; sflash_size- 16 : 16M nor flash size , 8 : 8M nor flash size
;----------------------------------------------------------------------------------
[spi_board0]
modalias      = "mx25l12835f"
max_speed_hz  = 50000000
bus_num       = 0
chip_select   = 0
mode          = 0
sflash_size   = 16


;----------------------------------------------------------------------------------
;capacitor tp configuration
;ctp_twi_id : twi controller ID
;ctp_twi_addr : I2C slave address, 7bit
;ctp_screen_max_x/_y : resolution of touch panel
;ctp_revert_x/_y_flag : whether need to revert x/y
;ctp_exchange_x_y_flag: whether need to exchange the value of x and y
;ctp_int_port : port for tp's interrupt signal
;ctp_wakeup : port for wakeup tp
;----------------------------------------------------------------------------------
[ctp_para]
ctp_used            = 0
ctp_name            = "gt911_m785q6"
ctp_twi_id          = 1
ctp_twi_addr        = 0x5d
ctp_screen_max_x    = 800
ctp_screen_max_y    = 480
ctp_revert_x_flag   = 0
ctp_revert_y_flag   = 0
ctp_exchange_x_y_flag = 1

ctp_int_port        = port:PG04<6><default><default><default>
ctp_wakeup          = port:PG03<1><default><default><1>

;--------------------------------------------------------------------------------
; CTP automatic detection configuration
;ctp_detect_used  --- Whether startup automatic inspection function. 1:used,0:unused
;Module name postposition 1 said detection, 0 means no detection.
;--------------------------------------------------------------------------------
[ctp_list_para]
ctp_det_used              = 0
gt911_ts                  = 1
ft5x_ts                   = 1
gt82x                     = 1
gslX680                   = 1
gt9xx_ts                  = 1
gt811                     = 1
zet622x                   = 1
aw5306_ts                 = 1

;----------------------------------------------------------------------------------
;touch key configuration
;tkey_twi_id : twi controller ID
;tkey_twi_addr : I2C slave address, 7bit
;tkey_int : port for touch key's interrupt signal
;----------------------------------------------------------------------------------
[tkey_para]
tkey_used           = 0
tkey_twi_id         =
tkey_twi_addr       =
tkey_int            =

;----------------------------------------------------------------------------------
;motor configuration
;motor_shake : port for making the moto shaking
;----------------------------------------------------------------------------------
[motor_para]
motor_used          = 0
motor_shake         = port:power3<1><default><default><1>

;----------------------------------------------------------------------------------
;cooler_table  cooler_count <=32
;----------------------------------------------------------------------------------
[cooler_table]
cooler_count = 4
cooler0 = "1340000 4 4294967295 0"
cooler1 = "1200000 4 4294967295 0"
cooler2 = "1008000 4 4294967295 0"
cooler3 =  "648000 4 4294967295 0"

;----------------------------------------------------------------------------------
;disp init configuration
;
;disp_mode             (0:screen0<screen0,fb0>)
;screenx_output_type   (0:none; 1:lcd; 3:hdmi;)
;screenx_output_mode   (used for hdmi output, 0:480i 1:576i 2:480p 3:576p 4:720p50)
;                      (5:720p60 6:1080i50 7:1080i60 8:1080p24 9:1080p50 10:1080p60)
;fbx format            (4:RGB655 5:RGB565 6:RGB556 7:ARGB1555 8:RGBA5551 9:RGB888 10:ARGB8888 12:ARGB4444)
;fbx pixel sequence    (0:ARGB 1:BGRA 2:ABGR 3:RGBA)
;fb0_scaler_mode_enable(scaler mode enable, used FE)
;fbx_width,fbx_height  (framebuffer horizontal/vertical pixels, fix to output resolution while equal 0)
;lcdx_backlight        (lcd init backlight,the range:[0,256],default:197
;lcdx_yy               (lcd init screen bright/contrast/saturation/hue, value:0~100, default:50/50/57/50)
;lcd0_contrast         (LCD contrast, 0~100)
;lcd0_saturation       (LCD saturation, 0~100)
;lcd0_hue              (LCD hue, 0~100)
;----------------------------------------------------------------------------------
[disp_init]
disp_init_enable         = 0
disp_mode                = 0

screen0_output_type      = 1
screen0_output_mode      = 4

screen1_output_type      = 1
screen1_output_mode      = 4

fb0_format               = 0
fb0_pixel_sequence       = 0
fb0_scaler_mode_enable   = 0
fb0_width                = 0
fb0_height               = 0

fb1_format               = 0
fb1_pixel_sequence       = 0
fb1_scaler_mode_enable   = 0
fb1_width                = 0
fb1_height               = 0

lcd0_backlight           = 200
lcd1_backlight           = 50

lcd0_bright              = 50
lcd0_contrast            = 50
lcd0_saturation          = 57
lcd0_hue                 = 50

lcd1_bright              = 50
lcd1_contrast            = 50
lcd1_saturation          = 57
lcd1_hue                 = 50

;----------------------------------------------------------------------------------
;lcd0 configuration

;lcd_if:               0:hv(sync+de); 1:8080; 2:ttl; 3:lvds; 4:dsi; 5:edp; 6:extend dsi
;lcd_x:                lcd horizontal resolution
;lcd_y:                lcd vertical resolution
;lcd_width:            width of lcd in mm
;lcd_height:           height of lcd in mm
;lcd_dclk_freq:        in MHZ unit
;lcd_pwm_freq:         in HZ unit
;lcd_pwm_pol:          lcd backlight PWM polarity
;lcd_pwm_max_limit     lcd backlight PWM max limit(<=255)
;lcd_hbp:              hsync back porch
;lcd_ht:               hsync total cycle
;lcd_vbp:              vsync back porch
;lcd_vt:               vysnc total cycle
;lcd_hspw:             hsync plus width
;lcd_vspw:             vysnc plus width
;lcd_lvds_if:          0:single link;  1:dual link
;lcd_lvds_colordepth:  0:8bit; 1:6bit
;lcd_lvds_mode:        0:NS mode; 1:JEIDA mode
;lcd_frm:              0:disable; 1:enable rgb666 dither; 2:enable rgb656 dither
;lcd_io_phase:         0:noraml; 1:intert phase(0~3bit: vsync phase; 4~7bit:hsync phase;
;                      8~11bit:dclk phase; 12~15bit:de phase)
;lcd_gamma_en          lcd gamma correction enable
;lcd_bright_curve_en   lcd bright curve correction enable
;lcd_cmap_en           lcd color map function enable
;deu_mode              0:smoll lcd screen; 1:large lcd screen(larger than 10inch)
;lcdgamma4iep:         Smart Backlight parameter, lcd gamma vale * 10;
;                      decrease it while lcd is not bright enough; increase while lcd is too bright
;smart_color           90:normal lcd screen 65:retina lcd screen(9.7inch)
;----------------------------------------------------------------------------------
[lcd0_para]
lcd_used            = 0
lcd_driver_name     = "t27p06"
lcd_if              = 0
lcd_x               = 320
lcd_y               = 480
lcd_width           = 108
lcd_height          = 64
lcd_dclk_freq       = 48
lcd_pwm_used        = 1
lcd_pwm_ch          = 0
lcd_pwm_freq        = 50000
lcd_pwm_pol         = 1
lcd_pwm_max_limit   = 255
lcd_hbp             = 40
lcd_ht              = 1440
lcd_hspw            = 1
lcd_vbp             = 42
lcd_vt              = 525
lcd_vspw            = 1
lcd_frm             = 0
lcd_hv_clk_phase    = 0
lcd_hv_sync_polarity = 0
lcd_gamma_en        = 0
lcd_bright_curve_en = 1
lcd_cmap_en         = 0

lcd_hv_if	    	= 11
lcd_hv_srgb_seq	    = 0
lcd_rb_swap			= 0

lcdgamma4iep        = 22

lcd_bl_en           = port:PE13<1><0><default><1>
lcd_power           = ""


lcd_gpio_3          = port:PE14<1><0><default><1>
lcd_gpio_0          = port:PE15<1><0><default><1>
;lcd_gpio_1          = port:PE17<1><0><default><1>
lcd_gpio_2          = port:PE16<1><0><default><1>

;lcdd2               = port:PE0<3><0><default><default>
lcdd3               = port:PE5<3><0><default><default>
lcdd4               = port:PE6<3><0><default><default>
lcdd5                = port:PE7<3><0><default><default>
lcdd6                = port:PE8<3><0><default><default>
lcdd7                = port:PE9<3><0><default><default>
lcdd10               = port:PE10<3><0><default><default>
lcdd11               = port:PE11<3><0><default><default>
lcdd12               = port:PE12<3><0><default><default>
;lcdd13              = port:PD9<2><0><default><default>
;lcdd14              = port:PD10<2><0><default><default>
;lcdd15              = port:PD11<2><0><default><default>
;lcdd18              = port:PD12<2><0><default><default>
;lcdd19              = port:PD13<2><0><default><default>
;lcdd20              = port:PD14<2><0><default><default>
;lcdd21              = port:PD15<2><0><default><default>
;lcdd22              = port:PD16<2><0><default><default>
;lcdd23              = port:PD17<2><0><default><default>
lcdclk               = port:PE0<3><0><3><default>
;lcdde               = port:PD19<2><0><3><default>
lcdhsync             = port:PE2<3><0><3><default>
lcdvsync             = port:PE3<3><0><3><default>


;----------------------------------------------------------------------------------
;pwm config
;----------------------------------------------------------------------------------
[pwm0_para]
pwm_used            = 0
pwm_positive        = port:PB04<2><0><default><default>

[pwm1_para]
pwm_used            = 0
pwm_positive        = port:PH01<2><0><default><default>

;------------------------------------------------------------------------------;
; 10/100/100Mbps Ethernet MAC Controller Configure                             ;
;------------------------------------------------------------------------------;
;   Options:                                                                   ;
;   gmac_used  ---  0: not used, 1: external phy, 2: internal phy              ;
;   gmac_powerx --  A[:B] A: axp channel, B: voltage value                     ;
:       If set gamc_phy to use internal PHY, do not config port                ;
;------------------------------------------------------------------------------;
;         MII        RMII         MII        RMII         MII        RMII      ;
;   PD00  *                 PD06   *           *    PD12   *           *       ;
;   PD01  *                 PD07   *                PD13   *           *       ;
;   PD02  *            *    PD08   *                PD14   *                   ;
;   PD03  *            *    PD09   *           *    PD15   *                   ;
;   PD04  *                 PD10   *           *    PD16   *           *       ;
;   PD05  *                 PD11   *           *    PD17   *           *       ;
;------------------------------------------------------------------------------;
[gmac0]
gmac_used          = 2
gmac_power1        =

;--------------------------------------------------------------------------------
;vip (video input port) configuration
;vip_used: 0:disable 1:enable
;vip_mode: 0:sample one interface to one buffer 1:sample two interface to one buffer
;vip_dev_qty: The quantity of devices linked to capture bus
;
;vip_define_sensor_list: If you want use sensor detect function, please set vip_define_sensor_list = 1, and
;                                    verify that file /system/etc/hawkview/sensor_list_cfg.ini is properly configured!
;
;vip_dev(x)_pos: sensor position, "rear" or "front", if vip_define_sensor_list = 1,vip_dev(x)_pos must be configured!
;
;vip_dev(x)_isp_used 0:not use isp 1:use isp
;vip_dev(x)_fmt: 0:yuv 1:bayer raw rgb
;vip_dev(x)_stby_mode: 0:not shut down power at standby 1:shut down power at standby
;vip_dev(x)_vflip: flip in vertical direction 0:disable 1:enable
;vip_dev(x)_hflip: flip in horizontal direction 0:disable 1:enable
;vip_dev(x)_iovdd: camera module io power handle string, pmu power supply
;vip_dev(x)_iovdd_vol: camera module io power voltage, pmu power supply
;vip_dev(x)_avdd: camera module analog power handle string, pmu power supply
;vip_dev(x)_avdd_vol: camera module analog power voltage, pmu power supply
;vip_dev(x)_dvdd: camera module core power handle string, pmu power supply
;vip_dev(x)_dvdd_vol: camera module core power voltage, pmu power supply
;vip_dev(x)_afvdd: camera module vcm power handle string, pmu power supply
;vip_dev(x)_afvdd_vol: camera module vcm power voltage, pmu power supply
;x indicates the index of the devices which are linked to the same capture bus
;fill voltage in uV, e.g. iovdd = 2.8V, vip_devx_iovdd_vol = 2800000
;fill handle string as below:
;axp22_eldo3
;axp22_dldo4
;axp22_eldo2
;fill handle string "" when not using any pmu power supply
;--------------------------------------------------------------------------------

[csi0]

vip_used                 = 1
vip_mode                 = 0
vip_dev_qty              = 1
vip_define_sensor_list   = 0
vip_csi_mck              = port:PE20<3><default><default><default>
vip_csi_sck              = port:PE21<2><default><default><default>
vip_csi_sda              = port:PE22<2><default><default><default>
vip_dev0_mname           = "ov2710_mipi"
vip_dev0_pos             = "rear"
vip_dev0_lane            = 1
vip_dev0_twi_id          = 0
vip_dev0_twi_addr        = 0x6c
vip_dev0_isp_used        = 1
vip_dev0_fmt             = 1
vip_dev0_stby_mode       = 0
vip_dev0_vflip           = 1
vip_dev0_hflip           = 1
vip_dev0_iovdd           = "axp15_dldo1"
;3300000
vip_dev0_iovdd_vol       = 3300000
vip_dev0_avdd            = "axp15_aldo2"
vip_dev0_avdd_vol        = 2800000
vip_dev0_dvdd            = "axp15_dcdc4"
vip_dev0_dvdd_vol        = 1800000
vip_dev0_afvdd           = ""
vip_dev0_afvdd_vol       = 2800000
vip_dev0_power_en        =
vip_dev0_reset           = port:PG0<1><default><default><default>
vip_dev0_pwdn            = port:PG1<1><default><default><default>
vip_dev0_flash_en        =
vip_dev0_flash_mode      =
vip_dev0_af_pwdn         =
vip_dev0_act_used        = 0
vip_dev0_act_name        = "dw9714_act"
vip_dev0_act_slave       = 0x18
vip_dev1_mname           = ""
vip_dev1_pos                 = "front"
vip_dev1_lane            = 1
vip_dev1_twi_id          = 0
vip_dev1_twi_addr        =
vip_dev1_isp_used        = 0
vip_dev1_fmt             = 1
vip_dev1_stby_mode       = 0
vip_dev1_vflip           = 0
vip_dev1_hflip           = 0
vip_dev1_iovdd           = ""
vip_dev1_iovdd_vol       = 2800000
vip_dev1_avdd            = ""
vip_dev1_avdd_vol        = 2800000
vip_dev1_dvdd            = ""
vip_dev1_dvdd_vol        = 1500000
vip_dev1_afvdd           = ""
vip_dev1_afvdd_vol       = 2800000
vip_dev1_power_en        =
vip_dev1_reset           =
vip_dev1_pwdn            =
vip_dev1_flash_en        =
vip_dev1_flash_mode      =
vip_dev1_af_pwdn         =

[csi1]
vip_used                 = 0
vip_mode                 = 0
vip_dev_qty              = 1
vip_define_sensor_list   = 0
vip_csi_pck              = port:PE00<2><default><default><default>
vip_csi_mck              = port:PE01<2><default><default><default>
vip_csi_hsync            = port:PE02<2><default><default><default>
vip_csi_vsync            = port:PE03<2><default><default><default>
vip_csi_d0               = port:PE04<2><default><default><default>
vip_csi_d1               = port:PE05<2><default><default><default>
vip_csi_d2               = port:PE06<2><default><default><default>
vip_csi_d3               = port:PE07<2><default><default><default>
vip_csi_d4               = port:PE08<2><default><default><default>
vip_csi_d5               = port:PE09<2><default><default><default>
vip_csi_d6               = port:PE10<2><default><default><default>
vip_csi_d7               = port:PE11<2><default><default><default>
vip_csi_d8               = port:PE12<2><default><default><default>
;vip_csi_d9               = port:PE13<2><default><default><default>
vip_csi_d10               = port:PE14<2><default><default><default>
vip_csi_d11               = port:PE15<2><default><default><default>

vip_csi_sck               = port:PE21<2><default><default><default>
vip_csi_sda               = port:PE22<2><default><default><default>

vip_dev0_mname           = "ov5640"
vip_dev0_pos             = "front"
vip_dev0_twi_id          = 4
vip_dev0_twi_addr        = 0x78
vip_dev0_isp_used        = 0
vip_dev0_fmt             = 0
vip_dev0_stby_mode       = 0
vip_dev0_vflip           = 0
vip_dev0_hflip           = 0
vip_dev0_iovdd           = ""
vip_dev0_iovdd_vol       = 2800000
vip_dev0_avdd            = ""
vip_dev0_avdd_vol        = 2800000
vip_dev0_dvdd            = ""
vip_dev0_dvdd_vol        = 1500000
vip_dev0_afvdd           = ""
vip_dev0_afvdd_vol       = 2800000
vip_dev0_power_en        =
vip_dev0_reset           = port:PE23<1><default><default><default>
vip_dev0_pwdn            = port:PE24<1><default><default><default>
vip_dev0_flash_en        =
vip_dev0_flash_mode      =
vip_dev0_af_pwdn         =

vip_dev0_act_used        = 0
vip_dev0_act_name        = "ad5820_act"
vip_dev0_act_slave       = 0x18

vip_dev1_mname           = "gc2035"
vip_dev1_pos                 = "front"
vip_dev1_lane            = 1
vip_dev1_twi_id          = 4
vip_dev1_twi_addr        = 0x78
vip_dev1_isp_used        = 0
vip_dev1_fmt             = 1
vip_dev1_stby_mode       = 0
vip_dev1_vflip           = 0
vip_dev1_hflip           = 0
vip_dev1_iovdd           = ""
vip_dev1_iovdd_vol       = 2800000
vip_dev1_avdd            = ""
vip_dev1_avdd_vol        = 2800000
vip_dev1_dvdd            = ""
vip_dev1_dvdd_vol        = 1500000
vip_dev1_afvdd           = ""
vip_dev1_afvdd_vol       = 2800000
vip_dev1_power_en        =
vip_dev1_reset           =
vip_dev1_pwdn            =
vip_dev1_flash_en        =
vip_dev1_flash_mode      =
vip_dev1_af_pwdn         =


;-------------------------------------------------------------------------------
;   mmc configuration
;
;   Config Guide
;   sdc_used:      1-enable card, 0-disable card
;   sdc_detmode:   card detect mode
;                  1-detect card by gpio polling
;                  2-detect card by gpio irq(must use IO with irq function)
;                  3-no detect, always in for boot card
;                  4-manually insert and remove by /proc/driver/sunxi-mmc.x/insert
;   sdc_buswidth:  card bus width, 1-1bit, 4-4bit, 8-8bit
;   sdc_use_wp:    1-with write protect IO, 0-no write protect IO
;   sdc_isio:      for sdio card
;   sdc_regulator: power control.if card supports UHS-I/DDR and HS200 timing for
;                  SD3.0 or eMMC4.5, regulator must be configured. the value is
;                  the ldo name of AXP221, eg: sdc_regulator = "axp22_eldo2"
;   other: GPIO Mapping configuration
;
;   Note:
;   1 if detmode=2, sdc_det's config=6
;     else if detmode=1, sdc_det's config=0
;     else sdc_det IO is not necessary
;   2 if the customer wants to support UHS-I and HS200 features, he must provide
;     an independent power supply for the card. This is only used in platforms
;     that supports SD3.0 cards and eMMC4.4+ flashes
;-------------------------------------------------------------------------------
[mmc0_para]
sdc_used          = 1
sdc_detmode       = 1
sdc_buswidth      = 4
sdc_d1            = port:PF00<2><1><2><default>
sdc_d0            = port:PF01<2><1><2><default>
sdc_clk           = port:PF02<2><1><2><default>
sdc_cmd           = port:PF03<2><1><2><default>
sdc_d3            = port:PF04<2><1><2><default>
sdc_d2            = port:PF05<2><1><2><default>
sdc_det           = port:PF06<0><1><default><default>
sdc_use_wp        = 0
sdc_wp            =
sdc_isio          = 0
sdc_regulator     = "none"

[mmc1_para]
sdc_used          = 1
sdc_detmode       = 4
sdc_buswidth      = 4
sdc_clk           = port:PG00<2><1><2><default>
sdc_cmd           = port:PG01<2><1><2><default>
sdc_d0            = port:PG02<2><1><2><default>
sdc_d1            = port:PG03<2><1><2><default>
sdc_d2            = port:PG04<2><1><2><default>
sdc_d3            = port:PG05<2><1><2><default>
sdc_det           =
sdc_use_wp        = 0
sdc_wp            =
sdc_isio          = 1
sdc_regulator     = "none"

[mmc2_para]
sdc_used          = 0
sdc_detmode       = 3
sdc_buswidth      = 8
sdc_clk           = port:PC00<2><1><2><default>
sdc_cmd           = port:PC01<2><1><2><default>
sdc_d0            = port:PC03<2><1><2><default>
sdc_d1            = port:PC04<2><1><2><default>
sdc_d2            = port:PC05<2><1><2><default>
sdc_d3            = port:PC06<2><1><2><default>
sdc_d4            = port:PC07<2><1><2><default>
sdc_d5            = port:PC08<2><1><2><default>
sdc_d6            = port:PC09<2><1><2><default>
sdc_d7            = port:PC10<2><1><2><default>
emmc_rst          = port:PC02<2><1><2><default>
sdc_det           =
sdc_use_wp        = 0
sdc_wp            =
sdc_isio          = 0
sdc_regulator     = "none"

;----------------------------------------------------------------------------------
;usb configuration
;usb_used:          usb controller enable, 0-disable, 1-enable
;usb_port_type:     usb mode: 0-device, 1-host, 2-otg
;usb_detect_type:   usb hotplug detect mode, 0-none, 1-vbus/id detect, 2-id/dpdm detect
;usb_id_gpio:       usb id detect IO
;usb_det_vbus_gpio: usb vbus detect IO, "axp_ctrl" for axp
;usb_drv_vbus_gpio: usb dirve vbus IO
;usb_restrict_gpio: usb current restrict IO
;usb_restric_flag:  usb current restrict flag
;----------------------------------------------------------------------------------
[usbc0]
usb_used = 1
usb_port_type = 1
usb_detect_type = 1
usb_id_gpio =
usb_det_vbus_gpio =
usb_drv_vbus_gpio =
usb_restrict_gpio =
usb_host_init_state = 1
usb_restric_flag = 0
usb_restric_voltage = 3550000
usb_restric_capacity= 5
usb_regulator_io = "nocare"
usb_regulator_vol = 0
usb_not_suspend = 0
;----------------------------------------------------------------------------------

; USB Device vendor Info.
;----------------------------------------------------------------------------------
[usb_feature]
vendor_id           = 0x18D1
mass_storage_id     = 0x0001
adb_id              = 0x0002

manufacturer_name   = "USB Developer"
product_name        = "Android"
serial_number       = "20080411"

[msc_feature]
vendor_name         = "USB 2.0"
product_name        = "USB Flash Driver"
release             = 100
luns                = 1

[serial_feature]
serial_unique       = 0

;--------------------------------------------------------------------------------
; G sensor configuration
; gs_twi_id	---  TWI ID for controlling Gsensor (0: TWI0, 1: TWI1, 2: TWI2)
;--------------------------------------------------------------------------------
[gsensor_para]
gsensor_used        = 0
gsensor_twi_id      = 1
;gsensor_twi_addr    = 0x18
gsensor_twi_addr    = 0x27
gsensor_int1        =
gsensor_int2        =

;--------------------------------------------------------------------------------
; G sensor automatic detection configuration
;gsensor_detect_used  --- Whether startup automatic inspection function. 1:used,0:unused
;Module name postposition 1 said detection, 0 means no detection.
;--------------------------------------------------------------------------------
[gsensor_list_para]
gsensor_det_used          = 0
bma250                    = 1
da380					  = 1
mma8452                   = 1
mma7660                   = 1
mma865x                   = 1
afa750                    = 1
lis3de_acc                = 1
lis3dh_acc                = 1
kxtik                     = 1
dmard10                   = 0
dmard06                   = 1
mxc622x                   = 1
fxos8700                  = 1
lsm303d                   = 1

;--------------------------------------------------------------------------------
; gps gpio configuration
; gps_spi_id:     the index of SPI controller. 0: SPI0, 1: SPI1, 2: SPI2, 15: no SPI used
; gps_spi_cs_num: the chip select number of SPI controller. 0: SPI CS0, 1: SPI CS1
; gps_lradc:      the lradc number for GPS used. 0 and 1 is valid, set 2 if not use lradc
;--------------------------------------------------------------------------------
[gps_para]

[module_para]
module_num          = 1
module_power0       =
module_power0_vol   =
module_power1       =
module_power1_vol   =
module_power2       =
module_power2_vol   =
module_power3       =
module_power3_vol   =
chip_en             =

;--------------------------------------------------------------------------------
;wifi configuration
;wifi_sdc_id:    0- SDC0, 1- SDC1, 2- SDC2, 3- SDC3
;wifi_usbc_id:   0- USB0, 1- USB1, 2- USB2
;wifi_usbc_type: 1- EHCI(speed 2.0), 2- OHCI(speed 1.0)
;wifi_mod_sel:   0- none, 1- ap6181, 2- ap6210(wifi+bt),
;                3 - rtl8188eu, 4- rtl8723au(wifi+bt)
;--------------------------------------------------------------------------------
[wifi_para]
wifi_used             = 1
wifi_sdc_id           = 1
wifi_usbc_id          = 0
wifi_usbc_type        = 1
wifi_mod_sel          = 1
wl_reg_on             = port:PE17<1><default><default><0>
;wl_host_wake          = port:PE16<0><default><default><0>
wl_host_wake_invert   = 0


;--------------------------------------------------------------------------------
;light sensor
;--------------------------------------------------------------------------------
[ls_para]
ls_used             = 0
ls_twi_id           = 1
ls_twi_addr         = 0x23
ls_int              = port:PB07<4><1><default><default>

;--------------------------------------------------------------------------------
; lsensor automatic detection configuration
;ls_detect_used  --- Whether startup automatic inspection function. 1:used,0:unused
;Module name postposition 1 said detection, 0 means no detection.
;--------------------------------------------------------------------------------
[ls_list_para]
ls_det_used          = 0
ltr_501als           = 1
jsa1212              = 1

;--------------------------------------------------------------------------------
;compass
;--------------------------------------------------------------------------------
[compass_para]
compass_used        = 0
compass_twi_id      = 1
compass_twi_addr    = 0x0d
compass_int         =

;--------------------------------------------------------------------------------
;daudio_master:1: SND_SOC_DAIFMT_CBM_CFM(codec clk & FRM master)        use
;			2: SND_SOC_DAIFMT_CBS_CFM(codec clk slave & FRM master)  not use
;			3: SND_SOC_DAIFMT_CBM_CFS(codec clk master & frame slave) not use
;			4: SND_SOC_DAIFMT_CBS_CFS(codec clk & FRM slave)         use
;daudio_select:0 is pcm.1 is i2s
;audio_format: 1:SND_SOC_DAIFMT_I2S(standard i2s format).            use
;			   2:SND_SOC_DAIFMT_RIGHT_J(right justfied format).
;			   3:SND_SOC_DAIFMT_LEFT_J(left justfied format)
;			   4:SND_SOC_DAIFMT_DSP_A(pcm. MSB is available on 2nd BCLK rising edge after LRC rising edge). use
;			   5:SND_SOC_DAIFMT_DSP_B(pcm. MSB is available on 1nd BCLK rising edge after LRC rising edge)
;signal_inversion:1:SND_SOC_DAIFMT_NB_NF(normal bit clock + frame)  use
;				  2:SND_SOC_DAIFMT_NB_IF(normal BCLK + inv FRM)
;				  3:SND_SOC_DAIFMT_IB_NF(invert BCLK + nor FRM)  use
;				  4:SND_SOC_DAIFMT_IB_IF(invert BCLK + FRM)
;over_sample_rate: support 128fs/192fs/256fs/384fs/512fs/768fs
;sample_resolution	:16bits/20bits/24bits
;word_select_size 	:16bits/20bits/24bits/32bits
;pcm_sync_period 	:16/32/64/128/256
;msb_lsb_first 		:0: msb first; 1: lsb first
;sign_extend 		:0: zero pending; 1: sign extend
;slot_index 		:slot index: 0: the 1st slot - 3: the 4th slot
;slot_width 		:8 bit width / 16 bit width
;frame_width 		:0: long frame = 2 clock width;  1: short frame
;tx_data_mode 		:0: 16bit linear PCM; 1: 8bit linear PCM; 2: 8bit u-law; 3: 8bit a-law
;rx_data_mode 		:0: 16bit linear PCM; 1: 8bit linear PCM; 2: 8bit u-law; 3: 8bit a-law
;--------------------------------------------------------------------------------
[tdm0]
daudio_used         = 0
daudio_master       = 4
daudio_select       = 1
audio_format        = 1
signal_inversion    = 1
mclk_fs             = 512
sample_resolution   = 16
slot_width_select   = 16
pcm_lrck_period     = 32
pcm_lrckr_period    = 1
msb_lsb_first 	    = 0
sign_extend         = 0
slot_index          = 0
slot_width          = 16
frame_width         = 1
tx_data_mode        = 0
rx_data_mode        = 0
;i2s_mclk           = port:PB08<2><1><default><default>
i2s_bclk            = port:PG11<2><1><default><default>
i2s_lrclk           = port:PG10<2><1><default><default>
i2s_dout0           = port:PG12<2><1><default><default>
i2s_dout1           =
i2s_dout2           =
i2s_dout3           =
i2s_din             = port:PG13<2><1><default><default>

;--------------------------------------------------------------------------------------
;pa_single_vol,pa_double_vol: 31 level,1.5db/step.0x1f is the large volume.
;cap_val:use for system record,0x0--0db,0x1--24db,0x2--27db,0x3--30db,0x4--33db,0x5--36db,0x6--39db,0x7--42db
;headphone_vol,earpiece_vol: must least than 0x3b. 0x1 is a step.
;headset_mic_vol: headset mic(mic2) vol,use for phone headset mic call
;main_mic_vol: main mic(mic1) vol,use for phone main mic call
;version_v3_used : 1:v3,0:v3s
[audio0]
;audio_used           = 1
headphone_vol			= 0x3b

cap_vol					= 0x5
Differential_output    = 1
pa_single_vol			= 0x3f
pa_double_used			= 0
pa_double_vol			= 0x1f
headphone_direct_used	= 0
phone_mic_vol = 0x6
version_v3_used = 0
headphone_mute_used = 0
audio_hp_ldo       =none
;v3s
audio_pa_ctrl         = port:PE18<1><default><default><0>

adcagc_used       = 0
adcdrc_used       = 0
dacdrc_used       = 0
adchpf_used       = 0
dachpf_used       = 0

;----------------------------------------------------------------------------------
;ir --- infra remote configuration
;----------------------------------------------------------------------------------
[s_ir0]
ir_used             = 0
ir_rx               = port:PL04<2><1><default><default>

;----------------------------------------------------------------------------------
;ir_cut --- configuration
; if  iradc_reg_select = 0,select adc register data0  ; else iradc_reg_select = 1, select adc register data1
;----------------------------------------------------------------------------------
[ir_cut_para]
ir_cut_used = 1
lradc_vol_day_val = 19
iradc_reg_select  = 0

ir_cut_led            = port:PG3<1><1><default><default>
ir_cut_ctl            = port:PG1<1><1><default><default>
;ir_cut_led            = port:PB8<1><1><default><default>
;ir_cut_ctl            = port:PB9<1><1><default><default>


[reset_key_para]
reset_key_used  =  1
reset_key_ctl         = port:PE19<0><1><default><default>

;-------------------------------------------------------------------------------------
;pmu_used                    ---0:not used,1:used
;pmu_id                      ---0:axp19x,1:axp209,2:axp22x,3:axp806,4:axp808,5:axp809,6:axp803,7:axp813
;pmu_twi_addr                ---slave address
;pmu_twi_id                  ---i2c bus number (0 TWI0, 1 TWI2, 2 TWI3)
;pmu_irq_id		     ---irq number (0 irq0,1 irq1,…â€?
;pmu_battery_rdc             ---battery initial resistance
;pmu_battery_cap             ---battery capability,mAh
;pmu_batdeten		     ---battery detect en;0:disable 1:enable
;pmu_runtime_chgcur          ---set initial charging current limite,mAï¼?00/450/600/750/900/1050/1200/1350/1500/1650/1800/1950/
;pmu_earlysuspend_chgcur     ---set earlysuspend charging current limite,mAï¼?00/450/600/750/900/1050/1200/1350/1500/1650/1800/1950/
;pmu_suspend_chgcur          ---set suspend charging current limite,mAï¼?00/450/600/750/900/1050/1200/1350/1500/1650/1800/1950/
;pmu_shutdown_chgcur         ---set shutdown charging current limite,mAï¼?00/450/600/750/900/1050/1200/1350/1500/1650/1800/1950/
;pmu_init_chgvol             ---set initial charing target voltage,mV,4100/4220/4200/4240
;pmu_init_chgend_rate        ---set initial charing end current  rate,10/15
;pmu_init_chg_enabled        ---set initial charing enabled,0:disable,1:enable
;pmu_init_adc_freq           ---set initial adc frequency,Hz,100/200/400/800
;pmu_init_adcts_freq         ---set initial adc TS,Hz,100/200/400/800
;pmu_init_chg_pretime        ---set initial pre-charging time,min,40/50/60/70
;pmu_init_chg_csttime        ---set initial constance-charging time,min,360/480/600/720
;pmu_batt_cap_correct	     ---correct the battery capacity or not when one charge cycle 0:not correct 1:correct
;pmu_bat_regu_en			 ---bat regulator is enable or not when charge done 0:disable 1:enable
;pmu_bat_para1 		     			 ---battery indication at 3.13V
;pmu_bat_para2               ---battery indication at 3.27V
;pmu_bat_para3               ---battery indication at 3.34V
;pmu_bat_para4               ---battery indication at 3.41V
;pmu_bat_para5               ---battery indication at 3.48V
;pmu_bat_para6               ---battery indication at 3.52V
;pmu_bat_para7               ---battery indication at 3.55V
;pmu_bat_para8               ---battery indication at 3.57V
;pmu_bat_para9               ---battery indication at 3.59V
;pmu_bat_para10              ---battery indication at 3.61V
;pmu_bat_para11              ---battery indication at 3.63V
;pmu_bat_para12              ---battery indication at 3.64V
;pmu_bat_para13              ---battery indication at 3.66V
;pmu_bat_para14              ---battery indication at 3.7V
;pmu_bat_para15              ---battery indication at 3.73V
;pmu_bat_para16              ---battery indication at 3.77V
;pmu_bat_para17              ---battery indication at 3.78V
;pmu_bat_para18              ---battery indication at 3.8V
;pmu_bat_para19              ---battery indication at 3.82V
;pmu_bat_para20              ---battery indication at 3.84V
;pmu_bat_para21              ---battery indication at 3.85V
;pmu_bat_para22              ---battery indication at 3.87V
;pmu_bat_para23              ---battery indication at 3.91V
;pmu_bat_para24              ---battery indication at 3.94V
;pmu_bat_para25              ---battery indication at 3.98V
;pmu_bat_para26              ---battery indication at 4.01V
;pmu_bat_para27              ---battery indication at 4.05V
;pmu_bat_para28              ---battery indication at 4.08V
;pmu_bat_para29              ---battery indication at 4.1V
;pmu_bat_para30              ---battery indication at 4.12V
;pmu_bat_para31              ---battery indication at 4.14V
;pmu_bat_para32              ---battery indication at 4.15V
;pmu_usbvol_limit            ---set usb-ac limited voltage enable,1:enableï¼?:disable
;pmu_usbcur_limit            ---set usb-ac limited current enable,1:enableï¼?:disable
;pmu_usbvol                  ---set usb-ac limited voltage level,mV,4000/4100/4200/4300/4400/4500/4600/4700,0 - not limite
;pmu_usbcur                  ---set usb-ac limited current level,mA,500/900, 0 - not limite
;pmu_usbvol_pc	             ---set usb-pc limited voltage level,mV,4000/4100/4200/4300/4400/4500/4600/4700,0 - not limite
;pmu_usbcur_pc               ---set usb-pc limited current level,mA,500/900, 0 - not limite
;pmu_pwroff_vol              ---set protect voltage when system start up,mV,2600/2700/2800/2900/3000/3100/3200/3300
;pmu_pwron_vol               ---set protect voltage after system start up,mV,2600/2700/2800/2900/3000/3100/3200/3300
;pmu_pekoff_time             ---set pek off time,ms, 4000/6000/8000/10000
;pmu_pekoff_func             ---set pek off func, 0:shutdown,1:restart
;pmu_pekoff_en		     ---set pek offlevel powerdown or not, 0:not powerdown,1:powerdown
;pmu_peklong_time            ---set pek pek long irq time,ms,1000/1500/2000/2500
;pmu_pekon_time              ---set pek on time,ms,128/1000/2000/3000
;pmu_pwrok_time              ---set pmu pwrok delay time,ms,8/16/32/64
;pmu_battery_warning_level1  ---low power warning high level,5%-20%,1%/step
;pmu_battery_warning_level2  ---low power warning low level,0%-15%,1%/step
;pmu_restvol_time            ---battery indicaton reflash time,30/60/120/
;pmu_ocv_cou_adjust_time     ---ocv battery indication reflash time,60/120/30
;pmu_chgled_func             ---CHGKED pin controlï¼?:controlled by pmu,1:controlled by Charger
;pmu_chgled_type             ---CHGLED Type select when pmu_chgled_func=0,0:Type Aï¼?:Type B
;pmu_vbusen_func	     ---N_VBUSEN function select,0:as an output,1:as an input
;pmu_reset                   ---when power key press longer than 16's,PMU reset or not.0:not reset 1:reset
;pmu_IRQ_wakeup		     ---press IRQ wakeup or not when sleep or power down.0:not wakeup 1:wakeup
;pmu_hot_shutdowm            ---when PMU over temperature protect or not;0:disable 1:enable
;pmu_inshort		     ---ACIN and VBUS inshort or not by software;0:auto detect 1:inshort
;pmu_temp_enable             ---temp detect enable
;pmu_charge_ltf              ---charge temp low threshold voltage
;pmu_charge_htf              ---charge temp high threshold voltage
;pmu_discharge_ltf           ---shutdown temp low threshold voltage
;pmu_discharge_htf           ---shutdown temp high threshold voltage
;pmu_temp_para1              --- temp -25 voltage
;pmu_temp_para2              --- temp -15 voltage
;pmu_temp_para3              --- temp -10 voltage
;pmu_temp_para4              --- temp -5  voltage
;pmu_temp_para5              --- temp  0  voltage
;pmu_temp_para6              --- temp  5  voltage
;pmu_temp_para7              --- temp  10 voltage
;pmu_temp_para8              --- temp  20 voltage
;pmu_temp_para9              --- temp  30 voltage
;pmu_temp_para10             --- temp  40 voltage
;pmu_temp_para11             --- temp  45 voltage
;pmu_temp_para12             --- temp  50 voltage
;pmu_temp_para13             --- temp  55 voltage
;pmu_temp_para14             --- temp  60 voltage
;pmu_temp_para15             --- temp  70 voltage
;pmu_temp_para16             --- temp  80 voltage
;--------------------------------------------------------------------------------------------------------
[pmu1_para]
pmu_used                   = 1
pmu_id                     = 1
pmu_twi_addr               = 0x34
pmu_twi_id                 = 0
pmu_irq_id                 = 64
pmu_irq_gpio		   = port:PG05<6><default><default><default>
pmu_battery_rdc            = 249
pmu_battery_cap            = 183
pmu_batdeten               = 1
pmu_runtime_chgcur         = 300
pmu_earlysuspend_chgcur    = 300
pmu_suspend_chgcur         = 300
pmu_shutdown_chgcur        = 300
pmu_init_chgvol            = 4200
pmu_init_chgend_rate       = 15
pmu_init_chg_enabled       = 1
pmu_init_adc_freq          = 100
pmu_init_chg_pretime       = 50
pmu_init_chg_csttime       = 720


pmu_bat_para1=0
pmu_bat_para2=0
pmu_bat_para3=0
pmu_bat_para4=0
pmu_bat_para5=8
pmu_bat_para6=16
pmu_bat_para7=25
pmu_bat_para8=37
pmu_bat_para9=47
pmu_bat_para10=55
pmu_bat_para11=61
pmu_bat_para12=68
pmu_bat_para13=79
pmu_bat_para14=87
pmu_bat_para15=94
pmu_bat_para16=100

pmu_usbvol_limit           = 1
pmu_usbcur_limit           = 0
pmu_usbvol                 = 4000
pmu_usbcur                 = 0
pmu_usbvol_pc            = 4000
pmu_usbcur_pc            = 0
pmu_pwroff_vol             = 3300
pmu_pwron_vol            = 2900
pmu_pekoff_time            = 6000
pmu_pekoff_en              = 1
pmu_peklong_time           = 1500
pmu_pekon_time             = 1000
pmu_pwrok_time             = 64
pmu_pwrnoe_time          = 2000
pmu_hot_shutdown            = 1
pmu_suspendpwroff_vol    = 3500
power_start              = 3

[pmu1_regu]
regulator_count = 7
regulator1      = "axp20_dcdc2 none vdd-sys vdd-cpu vdd-ephy"
regulator2      = "axp20_dcdc3 none vcc-io hpvcc vcc-pd vcc-usb vcc-ephy vcc-mcsi vcc-lcd vcc-wifi vcc-device vcc-csi vcc-ctp"
regulator3      = "axp20_ldo1 none vcc-rtc"
regulator4      = "axp20_ldo2 none  vcc-avcc vcc-pll"
regulator5      = "axp20_ldo3 none vcc-pe csi-avdd"
regulator6      = "axp20_ldo4 none csi-dvdd"
regulator7      = "axp20_ldoio0 none"

;----------------------------------------------------------------------------------
; dvfs voltage-frequency table configuration
;
; extremity_freq(Hz): cpu extremity frequency when run benckmark or demo apk
;                     1536MHz@1500mV with radiator, 1296MHz@1340mV without radiator
; max_freq: cpu maximum frequency, based on Hz, can not be more than 1200MHz
; min_freq: cpu minimum frequency, based on Hz, can not be less than 60MHz
;
; LV_count: count of LV_freq/LV_volt, must be < 16
;
; LV1: core vdd is 1.50v if cpu frequency is (1296Mhz,  1536Mhz]
; LV2: core vdd is 1.34v if cpu frequency is (1200Mhz,  1296Mhz]
; LV3: core vdd is 1.32v if cpu frequency is (1008Mhz,  1200Mhz]
; LV4: core vdd is 1.20v if cpu frequency is (816Mhz,   1008Mhz]
; LV5: core vdd is 1.10v if cpu frequency is (648Mhz,    816Mhz]
; LV6: core vdd is 1.04v if cpu frequency is (0Mhz,      648Mhz]
; LV7: core vdd is 1.04v if cpu frequency is (0Mhz,      648Mhz]
; LV8: core vdd is 1.04v if cpu frequency is (0Mhz,      648Mhz]
;
;----------------------------------------------------------------------------------
[dvfs_table]
extremity_freq = 1008000000
max_freq = 1008000000
min_freq = 60000000

LV_count = 8

LV1_freq = 1008000000
LV1_volt = 1200

LV2_freq = 1008000000
LV2_volt = 1200

LV3_freq = 940000000
LV3_volt = 1200

LV4_freq = 940000000
LV4_volt = 1200

LV5_freq = 816000000
LV5_volt = 1100

LV6_freq = 648000000
LV6_volt = 1040

LV7_freq = 0
LV7_volt = 1040

LV8_freq = 0
LV8_volt = 1040

;----------------------------------------------------------------------------------
;virtual device
;virtual device for pinctrl testing
;device have pin PA1 PA2
;----------------------------------------------------------------------------------
[Vdevice]
Vdevice_used        = 1
Vdevice_0           = port:PA01<5><1><2><default>
Vdevice_1           = port:PA02<5><1><2><default>

;----------------------------------------------------------------------------------
; dram dvfs voltage-frequency table configuration
;
; LV_count: count of LV_freq/LV_volt
;
; LV1: core vdd is 1.1v if dram frequency is (360Mhz, 552Mhz]
; LV2: core vdd is 1.0v if dram frequency is (  0Mhz, 360Mhz]
; LV3: core vdd is 1.0v if dram frequency is (  0Mhz, 360Mhz]
;
;----------------------------------------------------------------------------------
[dram_dvfs_table]
LV_count = 3

LV1_freq = 552000000
LV1_volt = 1100

LV2_freq = 360000000
LV2_volt = 1000

LV3_freq = 0
LV3_volt = 1000


;[fel_key]
;fel_key_used =  1
;fel_key_min  =  0
;fel_key_max  = 	60

[leds_para]
leds_used = 1
led_0 = port:PG04<1><default><default><0>
led_0_active_low = 0
;led_1 = port:PB09<1><default><default><0>
;led_1_active_low = 0
;led_2 = port:PA00<1><default><default><0>
;led_2_active_low = 0
;led_3 = port:PA00<1><default><default><0>
;led_3_active_low = 0
;led_4 = port:PA00<1><default><default><0>
;led_4_active_low = 0
;led_5 = port:PA00<1><default><default><0>
;led_5_active_low = 0
;led_6 = port:PA00<1><default><default><0>
;led_6_active_low = 0
;led_7 = port:PA00<1><default><default><0>
;led_7_active_low = 0

路过大佬帮忙看看

#8 Re: 全志 SOC » 编译索智(Sochip) S3 SDK (zeta) 【提供DXP格式原理图与PCB,感谢 @playflash】 » 2021-07-27 14:43:01

折腾好久终于编译成功,补充一些资料。

荔枝派板子上焊的是 mx25l12835f spi nor flash 芯片
1、编译之前先替换boot0*.bin 初始化ddr, 这里面用彩虹派资料里面的boot0*.bin 直接替换。

彩虹派源码地址: https://github.com/qq516333132/rainbow-pi-sdk
路径 ./tools/pack/chips/sun8iw8p1/bin/

2、替换sys_config.fex  这里用晕哥说的 camdroid 的sys_config.fex
地址 https://github.com/qq516333132/camdroid/tree/master/lichee/tools/pack/chips/sun8iw8p1/configs/tiger-ipc

3、添加flash型号的支持
vi /home/qihua/S3/linux-3.4/drivers/mtd/devices/m25p80.c
+ 729 { "mx25l12835f", INFO(0xc22618, 0, 64 * 1024, 256, 0) },

4、修改 sys_config.fex

[spi_board0]
modalias      = "mx25l12835f"
max_speed_hz  = 50000000
bus_num       = 0
chip_select   = 0
mode          = 0
sflash_size   = 16

5、修改 linux-3.4/.config

CONFIG_ION=y
CONFIG_ION_SUNXI=y
CONFIG_ION_SUNXI_RESERVE_LIST="80m,85m"

改成

CONFIG_ION=y
CONFIG_ION_SUNXI=y
CONFIG_ION_SUNXI_RESERVE_LIST="28m,28m"

6、编译

编译之后img大小为32M。
使用全志烧写工具
PhoenixSuit.exe  或者 PhoenixUSBPro.exe

#9 Re: 全志 SOC » 按照晕哥 zeta linux 那个帖子烧写固件出现问题 » 2021-07-21 16:14:15

哇酷小二 说:

@xiaoqianxiansheng
前面的问题是怎么解决的呢?

现在的问题是什么?

现在遇到的新问题就是 https://whycan.com/p_16601.html 这个链接的32楼,我已经把.config里面改成28,28,也是一样的效果,卡到 starting kernel的位置。
WORK_MODE_BOOT
hello @flash_speed=0
read bootlogo partition successful,start_block=0x7a38,rblock=0x100 ,ret=256
Use decode 1x1 sampling
sunxi_read_bootlogo: jpg convert argb
[      1.221]Hit any key to stop autoboot:  0
read boot or recovery all
hello @flash_speed=0
hello @flash_speed=0
[      1.791]sunxi flash read :offset 4000, 2621951 bytes OK
[      1.805]ready to boot
force sunxi spinor exit
[      1.807]
Starting kernel ...

#10 Re: 全志 SOC » 按照晕哥 zeta linux 那个帖子烧写固件出现问题 » 2021-07-21 10:11:27

哇酷小二 说:

boot0*.bin 里面初始化ddr,你得用V3s的boot0替换才行。可能是这个问题。


这里面找找看:
感谢彩虹派, 收到赠送的 V3s + OV2710 + ILI934x 开发板
https://whycan.com/t_1902.html

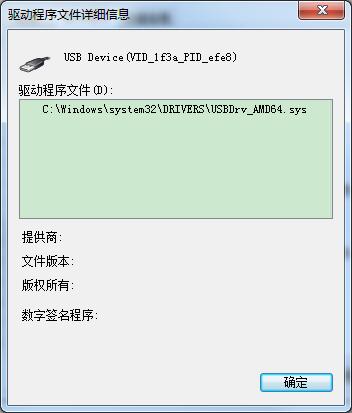

大佬。昨天问题解决了,现在回到晕哥那个帖子19楼的问题了,烧录不进去。串口输出的数据是一样的。按照晕哥另外一个帖子查看驱动也正常。请问怎么解决。

#11 Re: 全志 SOC » 按照晕哥 zeta linux 那个帖子烧写固件出现问题 » 2021-07-20 18:05:51

哇酷小二 说:

boot0*.bin 里面初始化ddr,你得用V3s的boot0替换才行。可能是这个问题。


这里面找找看:
感谢彩虹派, 收到赠送的 V3s + OV2710 + ILI934x 开发板
https://whycan.com/t_1902.html

感谢,我先去试试

#12 全志 SOC » 按照晕哥 zeta linux 那个帖子烧写固件出现问题 » 2021-07-20 17:48:52

xiaoqianxiansheng
回复: 5

用的荔枝派 zero  flash 焊的是 mx25l12835f,已经按照教程编译出来 img了 大小为 32m。
但是使用PhoenixSuit 烧写的时候进度始终为0。
晕哥帖子介绍 在19楼的位置,用uart2 接收串口信息。没有数据输出,切换到uart0也没有数据输出。所以不知道是不是跟晕哥的问题一样。
但是可以排除PhoenixSuit 是因为驱动问题导致的。因为这个我一直在给其他全志的板子烧写固件。
同时也排除板子问题,用其他固件的tf卡都正常。
还请大佬帮忙看看。

附上晕哥帖子:

编译索智(Sochip) S3 SDK (zeta)   【提供DXP格式原理图与PCB,感谢 @playflash】
https://whycan.com/t_1739.html

#13 Re: 全志 SOC » 编译Zeta linux的时候打包固件出错。 » 2021-07-19 17:34:03

哇酷小二 说:
xiaoqianxiansheng 说:

@哇酷小二

目前还没有发精华帖的能力,已经付费下载了。期待能解决问题

感谢支持, 有问题请到下面跟帖.

大佬,还是问一下编译Zeta linux的问题。
;----------------------------------------------------------------------------------
;[spi_board0] spi device configuration
;modalias      = spi device name
;max_speed_hz  = max transfer speed
;bus_num       = bus ID
;chip_select   = chip select, 0,1
;mode          = SPI transfer mode
; sflash_size- 16 : 16M nor flash size , 8 : 8M nor flash size
;----------------------------------------------------------------------------------
[spi_board0]
modalias      = "mx25l12835f"
max_speed_hz  = 16000000
bus_num       = 0
chip_select   = 0
mode          = 0
sflash_size   = 16

这个sys_config里面就是16M flash ,为什么编译出来的固件是32M的。

#17 Re: 全志 SOC » 今天索智说S3是V3+128MB DDR3,以前一直以为是v3s » 2021-06-29 09:43:49

cube 说:

@xiaoqianxiansheng
这个彩页看起来很漂亮,实物如何呢?

不到一百块。期望不要太高。而且感觉成像出来的效果不好。可能是大疆的用的多了看这样的的不舒服...

#18 Re: 全志 SOC » 今天索智说S3是V3+128MB DDR3,以前一直以为是v3s » 2021-06-28 16:55:23

xboot 说:

@xiaoqianxiansheng

买的哪里的,给个链接

https://detail.1688.com/offer/571676533641.html&idx=97?spm=a312h.2018_new_sem.dh_002.195.7ba22ec4GtFH9X&file=571676533641.html&idx=97


大佬 到时候记得告诉我一下。我想把运动相机的固件改成可以rtsp流传输的。

#19 Re: 全志 SOC » 今天索智说S3是V3+128MB DDR3,以前一直以为是v3s » 2021-06-28 16:21:52

哇酷小二 说:
xiaoqianxiansheng 说:

@晕哥
晕哥,问一下 全志S3 camroid 开机默认的程序是不是一个运动相机的程序。

也可能是行车记录仪。

因为买了一个成品的S3运动相机,看了好几个 都是同样的方案。我猜测是不是用了官方的程序。那里面会有运动相机的固件吗?怎么能确认一下。

#20 Re: 全志 SOC » 今天索智说S3是V3+128MB DDR3,以前一直以为是v3s » 2021-06-28 16:12:43

@晕哥
晕哥,问一下 全志S3 camroid 开机默认的程序是不是一个运动相机的程序。

#21 Re: 全志 SOC » 全志GPIO 中断号申请问题 » 2021-06-28 16:09:52

@givemefive
我问了demo板的厂家了,说是需要在数据手册里面看当前GPIO组是否支持中断。不然后会返回-22

#22 Re: 全志 SOC » 全志GPIO 中断号申请问题 » 2021-06-23 20:05:09

哇酷小二 说:

PD13 = 32*('D' - 'A') + 13 = 109

PD没有外部中断

那我只能用定时器的方式轮询了吗?

#23 Re: 全志 SOC » 全志GPIO 中断号申请问题 » 2021-06-23 19:13:02

查了半天,跟到源码里面。发现他这个功能就没实现。默认给我回复-22.心里很崩溃

#24 全志 SOC » 全志GPIO 中断号申请问题 » 2021-06-23 14:22:51

xiaoqianxiansheng
回复: 5

//由gpio编号求中断号码;
        int irq = gpio_to_irq(gpio_btn_info**.gpio);
        printk("gpio irq %d ++++++++\n",irq);
        ret = gpio_request(gpio_btn_info**.gpio,gpio_btn_info**.name);
        printk("gpio_request %d ++++++++\n",ret);
        ret = request_irq(irq,
                    gpio_btn_isr,
                    IRQF_TRIGGER_FALLING|IRQF_TRIGGER_RISING,
                    gpio_btn_info**.name,
                    &gpio_btn_info**);
        printk("request_irq %d ++++++++\n",ret);

gpio_to_irq 传入参数为109. 109 = GPIO组编号+组内编号得来的。 返回值为-22.
请问是不是不能直接写值,这个地方应该怎么填。

gpio_request返回值0 也是填109就没有问题。
小白提问。感谢大佬帮助

#25 Re: 全志 SOC » 编译Zeta linux的时候打包固件出错。 » 2021-06-20 20:33:47

@哇酷小二

目前还没有发精华帖的能力,已经付费下载了。期待能解决问题

#28 Re: 全志 SOC » 编译Zeta linux的时候打包固件出错。 » 2021-06-20 19:47:52

哇酷小二 说:

记得索智那个文档要求16.04,你换个虚拟机再试一试呗。

还有没有可能是 我这个sdk的包是从csdn的一个链接下载下来的。论坛的分不够。
那我只能再尝试一下16.04版本了

#29 Re: 全志 SOC » 编译Zeta linux的时候打包固件出错。 » 2021-06-20 19:39:36

哇酷小二 说:

编译索智(Sochip) S3 SDK (zeta)   【提供DXP格式原理图与PCB,感谢 @playflash】
https://whycan.com/t_1739.html#p10164
(出处:哇酷开发者社区)


初始化环境那些软件都装了吗?

是的 按照这个帖子操作的。ubuntu 14.04

#30 Re: 全志 SOC » 编译Zeta linux的时候打包固件出错。 » 2021-06-20 19:28:42

哇酷小二 说:

ERROR: board dir or path do not exist

跟踪一下, 看是哪个目录不存在.

脚本我都看了 ,这一步的日志输出 是在一个可执行文件里面。我就看不到了,但是在编译rootfs的时候提示以下问题,但是进度条也百分之百完成了

command exec success.
[zeta] Build squashfs rootfs ...
cp: 无法创建普通文件"/home/qihua/ZetaLinux_public_V3S3V3sS3L/out/sun8iw8p1-linaro-5.3/linux/common/buildroot//target/etc/sysconfig/clock": 没有那个文件或目录
cp: 无法以目录"/home/qihua/ZetaLinux_public_V3S3V3sS3L/build/hooks/zoneinfo/Asia" 来覆盖非目录"/home/qihua/ZetaLinux_public_V3S3V3sS3L/out/sun8iw8p1-linaro-5.3/linux/common/buildroot//target/usr/share/zoneinfo/Asia"
chmod: 无法访问"/home/qihua/ZetaLinux_public_V3S3V3sS3L/out/sun8iw8p1-linaro-5.3/linux/common/buildroot//target/usr/bin/*.sh": 没有那个文件或目录
rootdir=/home/qihua/ZetaLinux_public_V3S3V3sS3L/out/sun8iw8p1-linaro-5.3/linux/common/buildroot//target/
table='/home/qihua/ZetaLinux_public_V3S3V3sS3L/build/rootfs_tar/_device_table.txt'
Parallel mksquashfs: Using 4 processors
Creating 4.0 filesystem on /home/qihua/ZetaLinux_public_V3S3V3sS3L/out/sun8iw8p1-linaro-5.3/linux/common/buildroot//images/rootfs.squashfs, block size 131072.
[/                                                                                                      ]    1/1401   0%
llistxattr for /home/qihua/ZetaLinux_public_V3S3V3sS3L/out/sun8iw8p1-linaro-5.3/linux/common/buildroot//target//etc/water[======================================================================================================|] 1401/1401 100%

#31 全志 SOC » 编译Zeta linux的时候打包固件出错。 » 2021-06-20 18:45:59

xiaoqianxiansheng
回复: 10

Exportable Squashfs 4.0 filesystem, xz compressed, data block size 131072
    compressed data, compressed metadata, compressed fragments, compressed xattrs
    duplicates are removed
Filesystem size 10132.76 Kbytes (9.90 Mbytes)
    35.23% of uncompressed filesystem size (28764.44 Kbytes)
Inode table size 14118 bytes (13.79 Kbytes)
    21.25% of uncompressed inode table size (66443 bytes)
Directory table size 20186 bytes (19.71 Kbytes)
    51.47% of uncompressed directory table size (39217 bytes)
Number of duplicate files found 12
Number of inodes 1816
Number of files 1255
Number of fragments 63
Number of symbolic links  408
Number of device nodes 3
Number of fifo nodes 0
Number of socket nodes 0
Number of directories 150
Number of ids (unique uids + gids) 2
Number of uids 2
    root (0)
    www-data (33)
Number of gids 2
    root (0)
    www-data (33)
INFO: packing firmware ...
ERROR: board dir or path do not exist.

All avaiable chips, platforms and boards:

Chip            Board
sun8iw8p1
                zeta-v3s
                zeta-s3l
                zeta-s3
                zeta-v3
                default

For Usage:
     pack -h


这步执行到 zmake image的步骤出问题,查看shell脚本发现是 执行ZetaLinux_public_V3S3V3sS3L/tools/pack/pack 这个应用程序输出的

#33 Re: 全志 SOC » 编译索智(Sochip) S3 SDK (zeta) 【提供DXP格式原理图与PCB,感谢 @playflash】 » 2021-06-20 15:36:57

INFO: packing firmware ...
ERROR: board dir or path do not exist.

All avaiable chips, platforms and boards:

Chip            Board
sun8iw8p1
                zeta-v3s
                zeta-s3l
                zeta-s3
                zeta-v3
                default

For Usage:
     pack -h

zmake image 的时候 提示这个

#34 Re: 全志 SOC » V3s 想做IP摄像头有现成的固件或者程序吗? » 2021-05-27 09:54:09

路漫漫 说:

是的, 用官方bsp驱动全

这个支持硬件编码吗?

#35 全志 SOC » V3s 想做IP摄像头有现成的固件或者程序吗? » 2021-05-26 20:46:56

xiaoqianxiansheng
回复: 3

选了V3s 这个芯片。用 16M flash启动 用 BSD 还是主线内核 哪个支持 摄像头比较多,以及支持 H264硬件编码。大佬回答一下。

页脚

工信部备案:粤ICP备20025096号 Powered by FluxBB

感谢为中文互联网持续输出优质内容的各位老铁们。 QQ: 516333132, 微信(wechat): whycan_cn (哇酷网/挖坑网/填坑网) service@whycan.cn
