【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

最近Sipeed上线了一款调试器RV-Debugger Plus，这个调试器是模拟FT2232D，本身没啥好玩的；不过呢，这个调试器使用的MCU比较有意思，是博流智能的BL702，支持二次开发并且提供SDK，值得玩玩。

先列一下我觉得比较有趣的配置：

  • RISC-V（准确说是SiFive E24，四舍五入算是年轻人的第一个SiFive），指令集为RV32IMAFC，支持FPU（单精度），可以跑到144MHz

  • 132KB RAM+192KB ROM，并且手头这个版本SiP了512KB的Flash，在QFN32的封装下算是不错了

  • 2.4G，支持BLE 5.0和Zigbee 3.0，集成balun和PA/LNA

  • USB 2.0 FullSpeed Device

  • 集成了DC-DC和LDO，只需要5V和3.3V两路供电即可

  • 另外还有SiP PSRAM，EMAC和DVP的选项，但是和BL702无缘

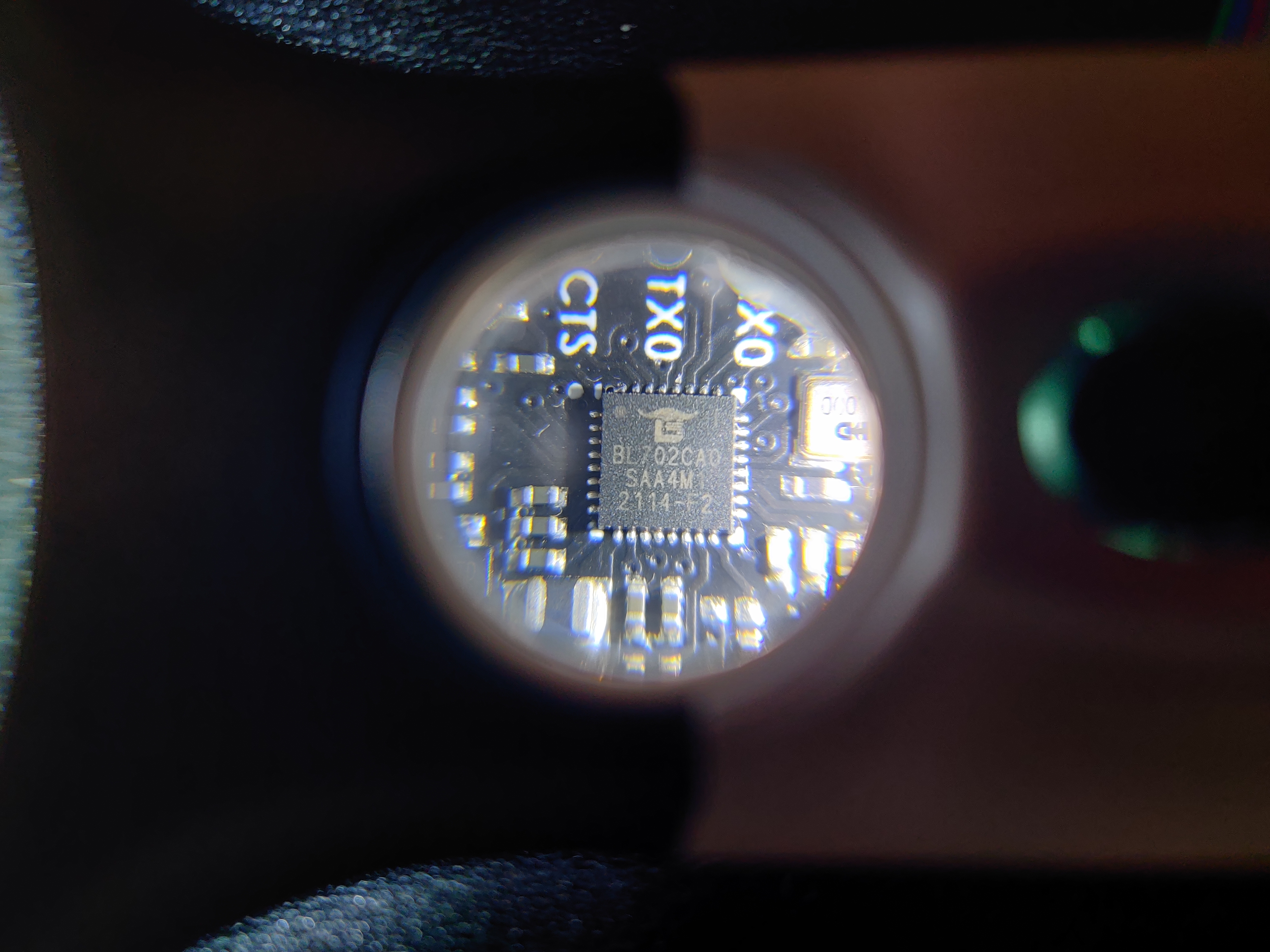

拍一张图康康：

离线

楼主 #1 2021-06-23 01:27:19

metro
会员
注册时间： 2019-03-09
已发帖子： 445
积分： 489

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

整理一下目前找到的资料：

离线

楼主 #2 2021-06-23 01:45:00

metro
会员
注册时间： 2019-03-09
已发帖子： 445
积分： 489

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

接下来是尝试连接BL702的JTAG。虽然BL702的JTAG可以映射到任意引脚（经典IOMUX），但在上电时默认有4个引脚是使能为JTAG功能，因此调试时最好还是使用这几个引脚比较合适。
经过一番研究（还跑去官方论坛确认了一下😅），连接方式如下：

  • GPIO0 -> TMS

  • GPIO1 -> TDI

  • GPIO2 -> TCK

  • GPIO9 -> TDO

需要注意的是，RV-Debugger Plus的默认固件将这几个引脚复用了，因此需要在上电时按住Boot按键进入ISP模式才行（此时设备管理器可以发现一个虚拟串口设备）；另外，由于RV-Debugger Plus将GPIO9用作LED，因此需要断开链接并且手动飞线。

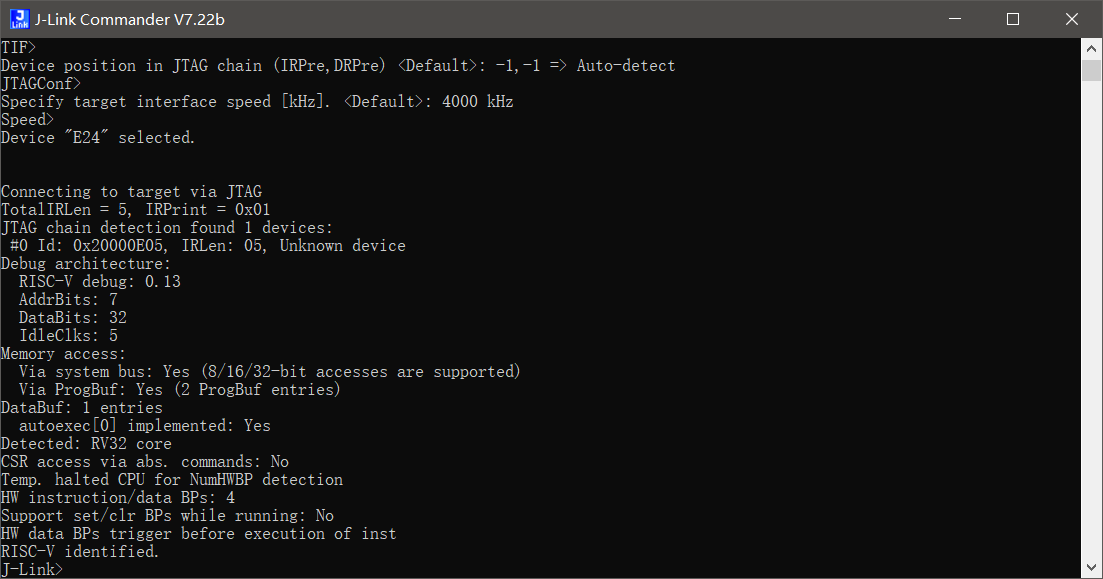

首先用J-Link连接。J-Link更新到最新版本后是支持SiFive E24的，因此使用起来很方便，直接可以识别。

接下来使用OpenOCD搭配FT232H连接。最新的OpenOCD v0.11.0支持RISC-V，因此只需要为SiFive E24添加配置文件即可，当然你也可以使用SDK里面的配置。这里我贴一份从sifive-e31arty.cfg改过来的配置，使用方法见注释：

#
# Be sure you include the speed and interface before this file
# Example:
# -c "adapter speed 5000" -f "interface/ftdi/olimex-arm-usb-tiny-h.cfg" -f "board/sifive-e31arty.cfg"

set _CHIPNAME riscv
jtag newtap $_CHIPNAME cpu -irlen 5 -expected-id 0x20000E05

set _TARGETNAME $_CHIPNAME.cpu

target create $_TARGETNAME.0 riscv -chain-position $_TARGETNAME
$_TARGETNAME.0 configure -work-area-phys 0x80000000 -work-area-size 10000 -work-area-backup 1

# flash bank spi0 fespi 0x40000000 0 0 0 $_TARGETNAME.0 0x20004000
init
# if {[ info exists pulse_srst]} {
#   ftdi_set_signal nSRST 0
#   ftdi_set_signal nSRST z
# }
halt
# flash protect 0 64 last off
echo "Ready for Remote Connections"

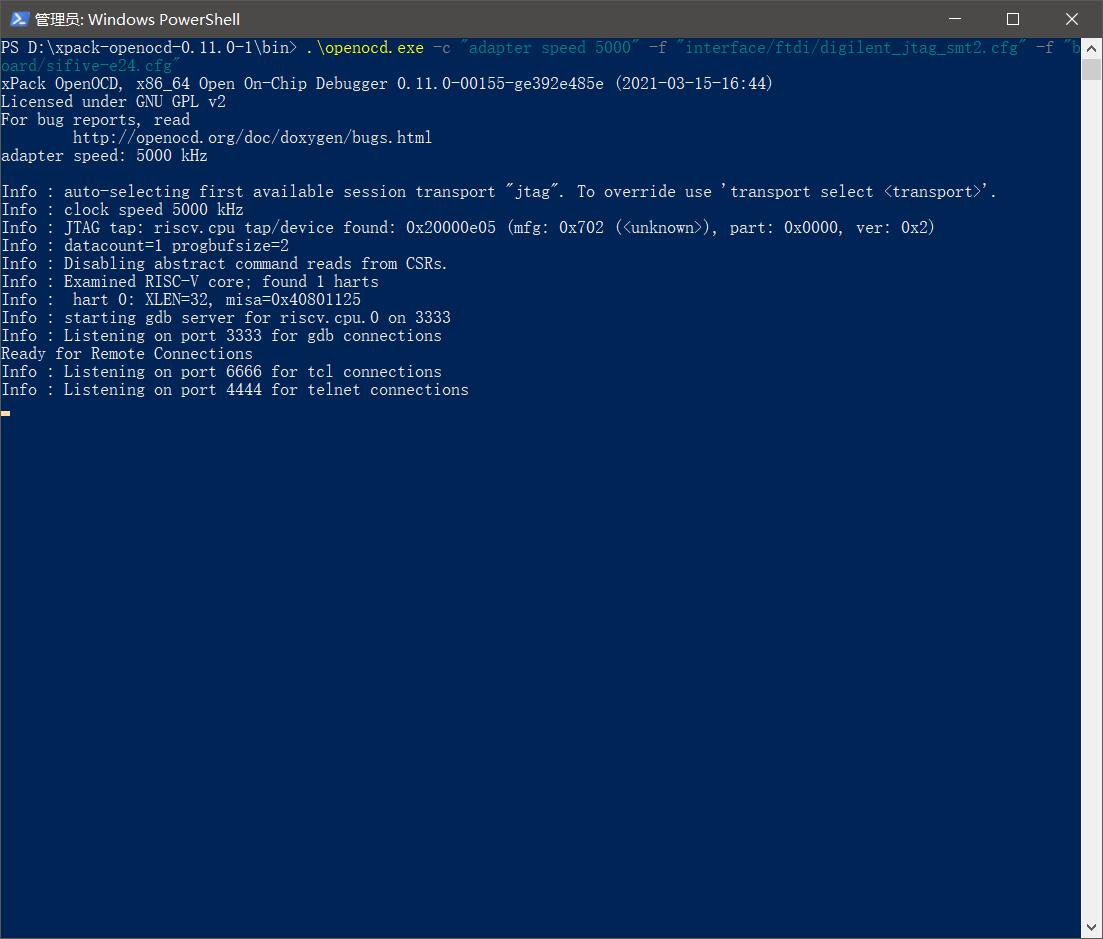

经过一番操作，OpenOCD也能正确连接上BL702了：

最后提一下，在SDK里面是有SVD文件的，虽然只有BL602，估计还需要等待进一步更新。

离线

#3 2021-06-23 10:38:11

test0001
会员
注册时间： 2019-12-04
已发帖子： 38
积分： 33.5

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

开发板在哪买的，价格如何，看到rt-thread在推中科蓝汛的芯片，开发板AB32VG1配置比这个好点，只要4块钱，这个价格如何

最近编辑记录 test0001 (2021-06-23 10:38:27)

离线

#4 2021-06-23 10:56:11

aozima
会员
所在地： 深圳
注册时间： 2019-05-25
已发帖子： 462
积分： 329.5
个人网站

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

不错，搞个学习下！

离线

#5 2021-06-23 10:57:19

aozima
会员
所在地： 深圳
注册时间： 2019-05-25
已发帖子： 462
积分： 329.5
个人网站

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

test0001 说：

开发板在哪买的，价格如何，看到rt-thread在推中科蓝汛的芯片，开发板AB32VG1配置比这个好点，只要4块钱，这个价格如何

听说后面还有引脚更少的SSOP封装，用来做小MCU很香。
没有了蓝牙，价格肯定也很香。

离线

#6 2021-06-23 11:02:24

illusion
会员
注册时间： 2018-05-09
已发帖子： 81
积分： 368

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

下单了AB32VG1，没发货，不知道啥时候能拿到搞起

离线

#7 2021-06-23 12:39:21

kekemuyu
会员
注册时间： 2018-12-13
已发帖子： 849
积分： 720

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

bl602和bl702 芯片在哪能买到，x宝都搜不到，学了有啥用。

离线

#8 2021-06-23 13:20:46

zjsx133
会员
注册时间： 2018-07-23
已发帖子： 70
积分： 50

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

就是没有芯片玩

离线

楼主 #9 2021-06-24 00:25:20

metro
会员
注册时间： 2019-03-09
已发帖子： 445
积分： 489

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

test0001 说：

开发板在哪买的，价格如何，看到rt-thread在推中科蓝汛的芯片，开发板AB32VG1配置比这个好点，只要4块钱，这个价格如何

现在能买到的貌似只有RV-Debugger Plus，不过这个其实是个调试器，意味着要当开发板用还是有点别扭。
如果想玩芯片的话。。建议直接问问@泽畔无材 老板。

离线

#10 2021-06-25 18:46:01

echo
会员
注册时间： 2020-04-16
已发帖子： 358
积分： 363.5

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

这个芯片便宜吗？便宜的话还值得玩玩。

离线

#11 2021-06-27 18:11:22

zjsx133
会员
注册时间： 2018-07-23
已发帖子： 70
积分： 50

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

楼主有没有bl608的资料

离线

#12 2021-06-28 09:36:48

profound
会员
注册时间： 2021-06-28
已发帖子： 1
积分： 0.5

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

kekemuyu 说：

bl602和bl702 芯片在哪能买到，x宝都搜不到，学了有啥用。

BL602已经有很多模块了，
https://item.taobao.com/item.htm?spm=a230r.1.14.57.5fa4215112dEQA&id=627749061635&ns=1&abbucket=6#detail

BL702可以向官方免费申请：
https://space.bilibili.com/411372413?spm_id_from=333.788.b_765f7570696e666f.2

离线

#13 2021-06-30 11:15:53

test0001
会员
注册时间： 2019-12-04
已发帖子： 38
积分： 33.5

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

@profound
价格没有w800美丽呀

离线

#14 2021-07-11 13:11:50

kekemuyu
会员
注册时间： 2018-12-13
已发帖子： 849
积分： 720

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

买了RV-Debugger Plus，测得电流很大呀，跑了power的例子，功耗30ma，和描述中的5ma差距很大呀。是RV-Debugger Plus其他电路影响吗？

离线

#15 2021-07-11 17:33:50

kekemuyu
会员
注册时间： 2018-12-13
已发帖子： 849
积分： 720

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

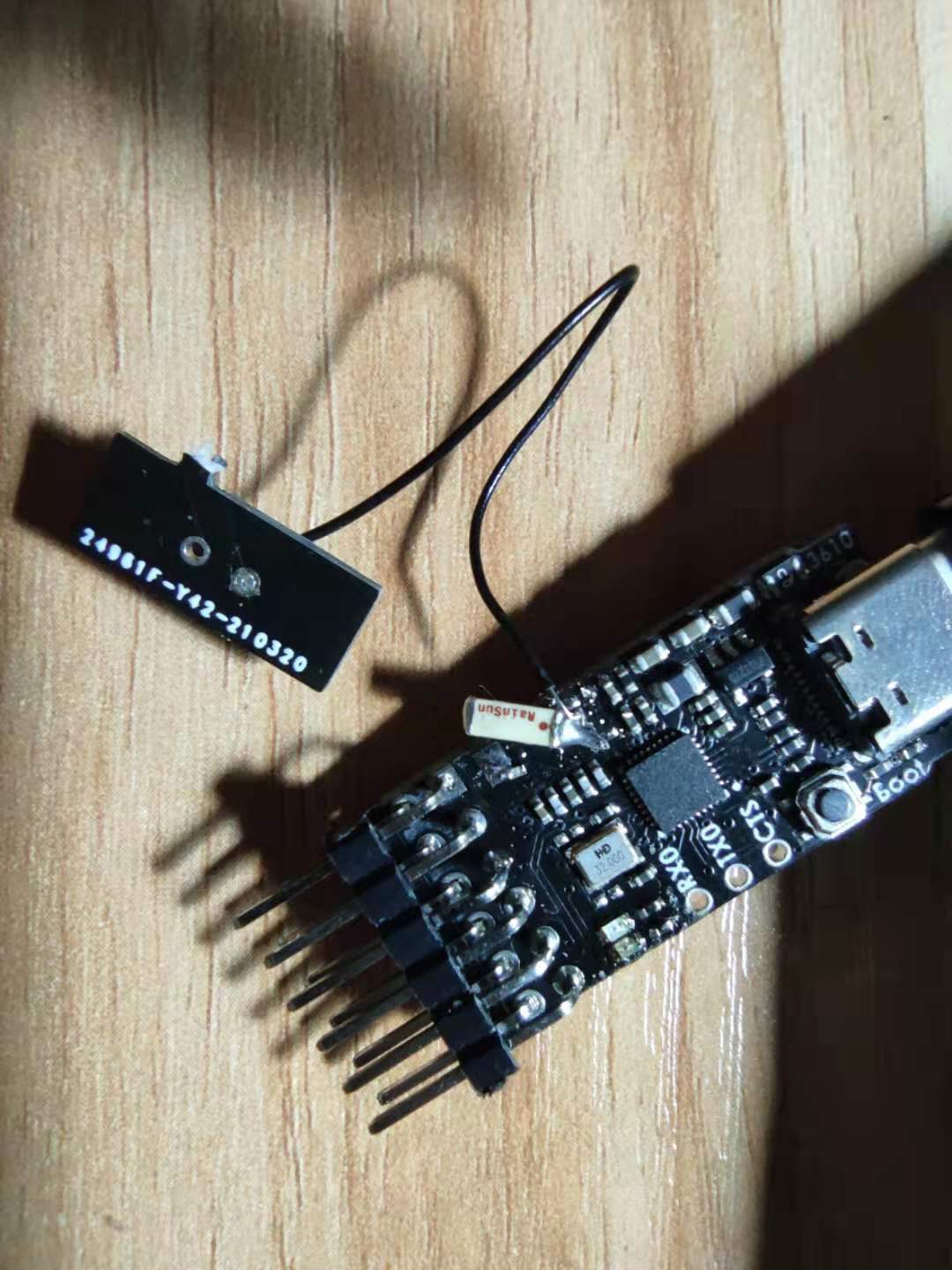

天线匹配太难了，焊接成这样才有信号

离线

#16 2021-07-12 00:22:29

kekemuyu
会员
注册时间： 2018-12-13
已发帖子： 849
积分： 720

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

开发板rv-debugger-plus
bl702 32mhz实测电流
测试工具是福禄克15b+

running 23.6ma
wfi 23.1ma
pds 92.2ua
hbn 79.7ua

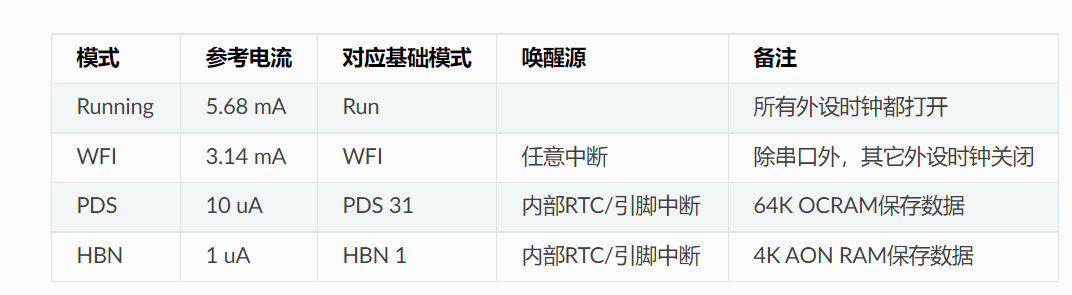

这个参数和手册差得也太大了：


离线

#17 2021-07-12 08:22:44

arphone
会员
注册时间： 2017-11-03
已发帖子： 92
积分： 83.5

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

测电流时CP2102也在工作吗？如果是的话，CP2101静态电流就要20mA

离线

#18 2021-10-28 17:06:40

wm20031015
会员
注册时间： 2017-10-18
已发帖子： 66
积分： 170

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

BL702_BL704_706_RM_zh_CN_1.1.pdfBL702_BL704_BL706_DS_zh_CN_Combo_1.9.pdf
BL702的数据手册和用户手册来了。

离线

#19 2021-10-28 17:28:02

zhjerry
会员
注册时间： 2019-12-03
已发帖子： 43
积分： 33

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

illusion 说：

下单了AB32VG1，没发货，不知道啥时候能拿到搞起

这个芯片功能丰富，所以也买了这个板子。
可惜拿不到芯片资料，也没有SDK可以用，唯一的开发方法是那个RT平台.
但是RT的支持不全面， USB、CODEC等很多功能用不起来，烂尾了。

离线

#20 2021-10-28 18:12:42

kekemuyu
会员
注册时间： 2018-12-13
已发帖子： 849
积分： 720

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

@arphone
问题已解决，使用了内部flash引脚引起的电流过大

离线

#21 2021-11-17 16:59:34

Tenus_w
会员
注册时间： 2021-11-17
已发帖子： 1
积分： 1

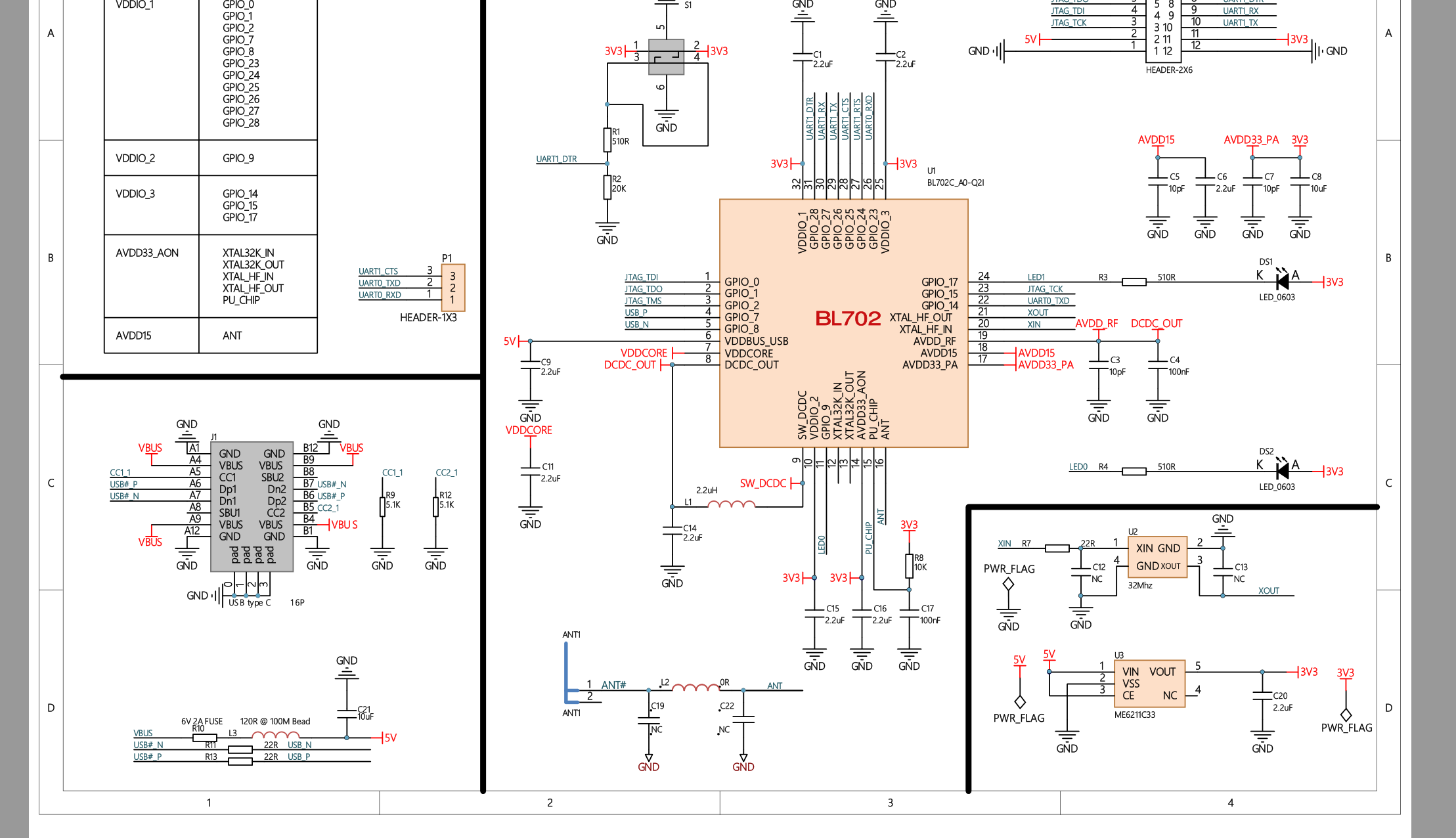

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

请问那个原理图可以发一下吗  好像失效了

离线

#22 2021-11-17 17:13:21

XIVN1987
会员
注册时间： 2019-08-30
已发帖子： 250
积分： 311.5

Re: 【新玩具get】博流智能BL702（RISC-V+FPU+2.4G+USBD）

引脚这么少的芯片，，调试却用4线的JTAG，，不知道博流咋想的，，换成2线的cJTAG不香吗？？

离线
