#1 Re: 硬件设计 KiCAD/Protel/DXP/PADS/ORCAD/EAGLE » 小公司EDA设计工具 » 2022-04-16 18:58:00

mango 说:

只推荐KiCad和其他完全离线版的eda工具。
这年代,在线设计工具就相当于把自己的蛋蛋送给别人捏着玩。

是的,立创eda专业版可以离线使用,使用它主要是相对一条龙服务,比较方便

#2 Re: 硬件设计 KiCAD/Protel/DXP/PADS/ORCAD/EAGLE » 小公司EDA设计工具 » 2022-04-16 18:54:56

根据实际使用经历,以及未来软件发展走向,个人建议小公司使用开源KiCAD或立创EDA,如果电路不是非常复杂,立创EDA非常方便。可以避免版权问题,也是扶持这些软件,避免面临华为、俄罗斯的困境。

D版也有不少小公司在使用,但不建议使用AD系,容易收到律师函,如果实在要用,最好在没有网络的机器上单机使用。

#3 Re: 全志 SOC » 关于驱动ST7701S液晶屏初始化的疑问(荔枝派nano) » 2022-03-12 11:43:16

ST7701S 支持RGB 也支持MIPI,选用何种方式,具体看屏厂家规格,可根据屏线接口,生产时厂家只选用其中一种模式。通过SPI初始化屏信息,但一般不能通过SPI选择RGB或MIPI

#4 Re: 硬件设计 KiCAD/Protel/DXP/PADS/ORCAD/EAGLE » pcb都快被过孔打成了筛子 » 2022-02-24 20:25:34

这板要是能用音频测试,楼主应该能从音箱中听到各种强烈噪音

#5 Re: ESP32/ESP8266 » 打样了4次才搞定了esp32的天线 » 2022-02-22 09:15:15

MrRaphael 说:

陶瓷天线的另一端要悬空!!!不能接地,还有2.4G的信号基本上是个天线就能出来,只不过效果好坏罢了,如果连网都连不上,emmm sad

确实如此,即使天线不装,无非传输距离受限。很简单的使用例子,把笔记本的无线网卡的ipex天线拔掉或路由器的SMA天线卸了,依旧有信号,只不过很弱

#7 Re: 计算机图形/GUI/RTOS/FileSystem/OpenGL/DirectX/SDL2 » LVGL汽车仪表绘制过程-不花钱免费看 » 2022-02-21 20:12:53

@Zona
国内车厂完全理解和具有如何做好人机设计思考的人,寥寥可数,一谈到人机设计,就是美观,酷炫,各种喧宾夺主,恨不得动画特效满天飞

——其实这也不能怪国内厂家,是国内消费者消费观念造成的。
国内消费者普遍对车辆安全驾驶的意识淡薄,讲究所谓的性价比,结果认同功能多、花哨成了高性价比,花同样的钱,功能多、花哨是首选,不管这些功能是否会使用,你让厂家怎么办。
这个状况亲身经历过,也给提过意见,但人家就是要求界面花销,客户选择如此。

#8 Re: 全志 SOC » 大佬们救救我,自己画的荔枝派还是不行(*==*) » 2021-08-02 19:50:11

@rex
这就是软件工程师业余Layout容易遇到的问题。
这板子应该存在较严重的电磁干扰,电源供电不纯净稳定。
如果没有Layout经验,建议V3s板正反面复铜铺地,多打贯孔,可降低不少电磁感染。
电源接地线不要有环形回路,滤波电容靠近芯片放置,电源模块1.8V的滤波电容不宜放置反面,而采样、取电却在电感附近。

怀疑SD卡无法正常工作,因此uart0就无法打印。
补救尝试方式:
1、电源模块供电输入,从1.2V、1.8V、3.3V输出电容上分别焊接电源与地线出来,3根地线最后在V3s板上汇合输入,飞线焊接点裸露太长,容易短路。
2、在SD卡供电输入端增加10uF+0.1uF电容,降低SD CLK频率测试。

#9 Re: 全志 SOC » 请问SDIO 1bit模式是 SPI模式吗? » 2021-08-02 19:16:15

cube 说:

如题

不是,使用协议不同,引脚定义就不同(相当于引脚可复用)。

#11 Re: Openwrt/LEDE/AR9331/MT7688/RT5350 » 想自己做一个路由器 » 2021-08-02 18:54:52

MrRaphael 说:

想自己画板子做一个路由器(不一定是无线路由器),选用哪个芯片比较好呢?
最好四层PCB能搞定,有双路千兆以太网MAC(不想用USB或者PCIe转)资料比较好找的有哪些呢?

看不懂有何目的,锻炼软硬件开发能力,还是有实际需求?
难道那些开源的用来作路由器不香吗?

#12 Re: DIY/综合/Arduino/写字机/3D打印机/智能小车/平衡车/四轴飞行/MQTT/物联网 » 商场用的测温机器人是什么原理? » 2021-08-02 18:51:34

商场用的与地铁站用的摄像头测温应该是不同的。
地铁站使用的摄像头红外测温是显示整个人体被测试区域,成像图像上会根据温度不同显示;
商场感觉应该是通过摄像头先进行人脸轮廓识别,然后再用激光远距离瞄准测温(应该是测人脸或额头区域)。
也就是面与点的区别。

#13 Re: 全志 SOC » 像艺术品般的全志S3开发板,修改一代所有不足,打造完美S3开发板。 » 2021-07-10 16:23:11

小智科技 说:

小智S3开发板正式版debian固件发布,链接: https://pan.baidu.com/s/198ZEzrLK5igafXnCNMBcxA 提取码:522t ,双12全年最低价,更多资料加群查看:202900925

登录账号能留下吗

#14 Re: 技术人生/软件使用技巧/破解经验/技术吐槽/灌水 » 寻找STM32完全替代 » 2021-07-10 16:16:58

Zona 说:

号称可以替代的有无数家
但是不敢用

有什么可以推荐吗?
不做尝试,永远不知道真相

#15 Re: 技术人生/软件使用技巧/破解经验/技术吐槽/灌水 » 为什么腾讯这么大的公司,一个pdf的渲染都做不好??? » 2021-07-10 16:15:36

Zona 说:
msr06rr 说:

如果用户允许他在pdf中到处安插广告的话,我想他会做的很好

不会,只会出一个vip去除广告标签而已

插广告会做好,VIP去广告也会做好,至于产品好不好不重要,反正垄断已经形成

#16 Re: BLDC电机驱动 » 有刷电机可以反转控制减速or停止吗 » 2021-07-04 11:43:53

有刷电机,用H桥驱动芯片,可解决马达的反转、减速与刹车。
比如控制输入00为减速停止,01正转,10反转,11刹车,刹车其实就是打开H桥的2个MOS/三级管,将马达2端短路,从而达到快速停止

#17 Re: 华为鸿蒙OS OpenHarmony » 哪些手机可刷鸿蒙呢?旧手机能吗? » 2021-07-04 11:37:27

看华为手机鸿蒙列表,多年前的手机也在列,当然支持时间会再2022年。
看来华为硬件开发生产遭霸权国家不正当打压受挫,转向系统软件了

#18 技术人生/软件使用技巧/破解经验/技术吐槽/灌水 » 寻找STM32完全替代 » 2021-07-04 11:30:37

995pc
回复: 2

去年以后,STM32缺货,一路价格飞涨,国产芯片替代引来曙光,也随之水涨船高。
STM32F103 兼容替代,大咖们有可推荐?

#19 Re: ST/STM8/STM8S/STM8L » 请大家推荐一款 5V转3.3V的 低功耗LDO吗? » 2021-07-04 11:25:21

kekemuyu 说:

ti的tlv62569  电流最大2a 性价比高,虽然是dcdc,但静态功耗很低
https://whycan.com/files/members/1315/Untitled_20210508-1036.png

DC-DC的电流虽大,但成本也高,不是万能的。
对于产品而言,这个成本相差不是一点点,不仅仅是料件成本,还涉及到PCB空间、电磁干扰、贴片费用等
DC电流再怎么低功耗,也不及LDO功耗低,除非要求大功率,否则不推荐DC-DC

#20 Re: 全志 SOC » F1C100s涨价又缺货,有什么推荐的替代? » 2021-07-04 11:19:13

哇酷小管家 说:
X-zcsdke 说:

现在F1C100S价格是22  可以试试海奇B200

你好,本站不欢迎纯广告,可以发技术帖。

如果贵公司有推广需要,可以联系FAE或者其他工程师在本站发技术帖,感谢支持!

你一引用,把人家的广告给留了下来:lol:

#21 Re: 全志 SOC » F1C100s涨价又缺货,有什么推荐的替代? » 2021-07-04 11:17:21

zzm24 说:

由于价格问题转向淘宝6元拆机,2000目砂纸打磨后上机,生产出来贼漂亮了
烧录,测试,结果翻车了.晶振不起振,DRAM坏,莫名不开机,翻车了,大家慎买F1C100S的拆机

实际产品你也敢用汕头货?贪便宜也不至于这样

#22 Re: 全志 SOC » 儿童节给大家的礼物,f1c200s,TF卡启动RTT的spl » 2021-07-04 11:12:39

@aozima
楼主只讲了TF卡格式化为fat32格式,没有提及容量,不知道是否是卡的容量差异引起

#23 Re: 技术人生/软件使用技巧/破解经验/技术吐槽/灌水 » emmc设置伪SLC模式 » 2021-07-04 11:05:19

看的有点似懂非懂,楼主的确折腾,精神可嘉。
Flash磁盘中,厂家会隐藏一些FLASH实际容量,用作坏块备份,提高使用寿命。
不知这个伪SLC模式,是不是就是相同道理,还是算法上的区别而已?

#24 Re: 全志 SOC » 在全志芯片F1C100S/V3S/V831上实现裸机加密方案,防盗版进行时(不采用专用加密芯片)。 » 2021-07-04 10:52:40

防盗版有必要,否则幸苦多月很可能成就了别人,产品还会被人搞烂。
虽然加密不能完全防止盗版,但能增加别人破解难度,增加破解的人力时间成本,就达成目的了。
感觉采用专用加密芯片的效果,还没有软硬件结合效果好。

#25 Re: Cortex M0/M3/M4/M7 » 开源小小草科技的基于STM32H7的小掌机,PCB和源码都有哦 » 2021-07-04 10:47:50

大咖,经典的游戏,一个时代的回忆。
点赞这份执着与技术

#27 Re: 全志 SOC » 全志H3四层板制作分享,从开始学allegro 到完成第一块高速板 » 2021-07-04 10:36:11

高手。
看PCB图很漂亮,最后看到实物图,这个焊接让人无语,全是助焊膏残留····

#28 Re: 全志 SOC » 荔枝派zero4.3寸屏幕绿了,我吐了 » 2021-06-23 08:08:24

焊接连锡了,又是一个串口监听线使用不当也会造成不能识别

#29 Re: 全志 SOC » 【芒果派F1C200s/R3】插入SD卡无法进入FEL模式 » 2021-06-23 07:17:53

@哇酷小二
测试了几块板,通过USB启动Linux把TF卡挂载为U盘,只有其中一块板成功,其他几块板都是USB启动 Linux后断开USB连接后无反应,不能挂载为U盘。

#30 Re: 全志 SOC » 自己第一次做可以跑Linux的板子,用的是V3s,还是勉勉强强可以运行 » 2021-06-22 21:44:56

@sunxiang
要是软件工程师干着硬件工程师的活,让硬件工程师怎么活

#32 Re: SigmaStar/SSD201/SSD202/SSD212 » SSD20x 开发从未入门到放弃 » 2021-06-19 08:24:00

duanhnhy 说:

国内产品都有一个通病,就是资料很舍不得放出来,要不然就是没有!!!

说到重点上了,真怀疑这些厂家都是靠破解仿制或盗取别人的技术制作的产品,没有自己的技术核心,为了避免法律纠纷,就是不敢放资料。与大客户协议一签议,两者都受益,别人也就抓不到把柄了;但小客户就不一同了,企业自身控制不严,容易泄密,也容易出卖。
看看国内一些小厂家的器件,有些就压根不做具体资料了,只给个器件的大致参数,其中还可能错误百出,前后不一致,估计是扣取别人的资料,又不严谨,造成的错误

#33 Re: 全志 SOC » 发现全志上线了官方的淘宝店 » 2021-06-18 09:29:42

偷懒找衔接,最终还是搜索店铺

#34 Re: 全志 SOC » 新人第一帖,发个S3的核心板(AXP209+S3) » 2021-06-18 09:21:18

S3+ axp209,这个人焊接考验技术,用热风枪吹过一个EMMC

#35 Re: 全志 SOC » DKTool F1C100s/F1C200s专用工具 哇酷网特别版,20201221正式发布!!!! » 2021-06-07 17:54:28

垃圾猪 说:

分享一个外部地址啊,没有权限下载

多发帖,挣5个积分

#37 Re: 全志 SOC » 大佬们求帮助,自画荔枝派,ea3036芯片的电压没有输出来 » 2021-06-07 17:39:46

rex 说:
rex 说:

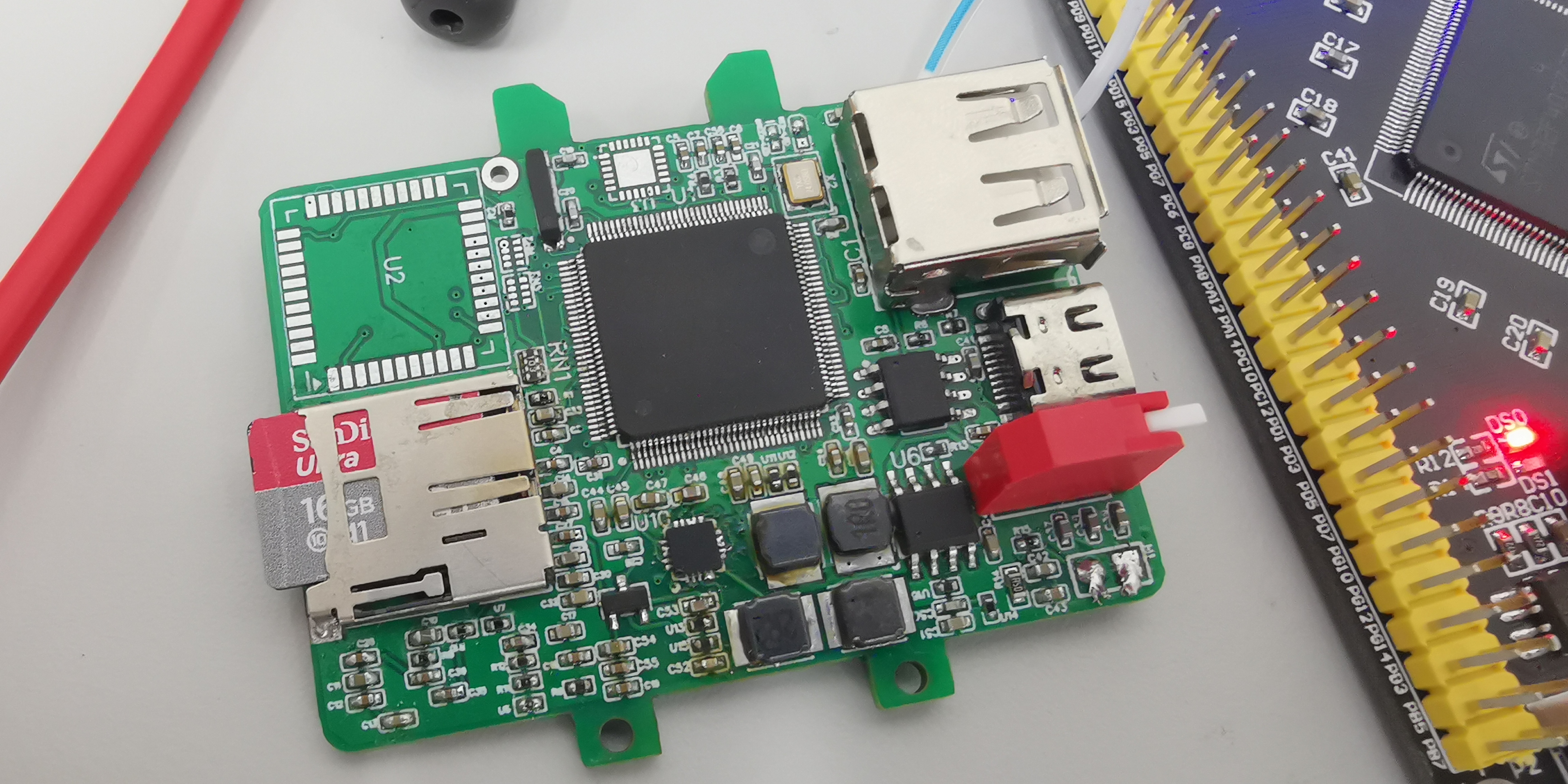

自己画了荔枝派v3s,可是3.3v端只有0.5v,1.2和1.8全为零
https://whycan.com/files/members/6268/IMG_20210521_221947.jpg

谢谢大家,找到原因了,十分感谢!!!(我是真的笨(º﹃º ))

EN错了还能找到问题,不稳定的原因有时很难找。
这板子一看就是软件工程师画的,为了排列整齐而放器件、为了能塞下器件而放器件,完全不考虑电路走线不合理引起的各种干扰造成的问题。
你这板,建议重新画板,好好布局下DC电源方面的电路。v3s运行频率不高,相对而言数字方面问题不大,但这模拟电路DC电源就是硬伤。

#39 Re: 全志 SOC » F1C100s的板子做完了,没串口输出 » 2021-06-07 17:22:04

scy251147 说:
哇酷小二 说:

flash启动?tf卡启动?

tf卡启动的,目前检查出来,发现连接晶振部分没有电压,怀疑是芯片引脚没对好。

晶振两脚电压一般高于1.5V,可从两个起振电容上测量;
另外,这种晶振最好个人最好使用热风枪吹焊,如果只有烙铁,焊接之前PCB板上与晶振脚都先上一遍锡,然后再用烙铁加锡填充补焊。
个人手工焊接,最好用有铅锡丝,温度低容易焊接。

#40 Re: 全志 SOC » 大神救命!V3S自画的板子各种问题 » 2021-06-07 17:05:03

一般而言:
软件工程师画板,出问题不奇怪 big_smile
软件工程师焊板,出问题也不奇怪 big_smile

#41 Re: 哇酷地摊(跳蚤市场) » F1C600 唱戏机主板 » 2021-06-07 16:59:47

又一款山机,原先应该是F1C200的板子

#42 Re: 全志 SOC » 做了个f1c200s的板子,硬件有问题 » 2021-06-07 16:49:44

@blade_cheng
电压都正常了,应该考虑芯片焊接不良

#43 Re: 全志 SOC » f1c100s成功运行jpeg硬解码demo,但输出还是有问题 » 2021-05-28 10:54:41

@f1c100_
请教大神,使用的显示屏是16位还是18位的

#44 Re: RK3288/RK3399/RK1108 » DRAM不稳定如何判断 » 2021-05-20 14:48:46

不稳定十有八九是DRAM损坏,楼主你真有精力去测试,直接更换颗粒即可,这颗粒容易更换

#45 Re: 全志 SOC » 新作F1C200S,百分之百开源,新年礼物开箱!!! » 2021-05-20 14:43:05

zack-mf 说:

最近在调试自己做的f1c100s板子,发现很不稳定,参考一下楼主的

板设计问题,电源设计问题

#46 Re: 全志 SOC » 为了精华特意制作F1c200s-MP4播放器,支持硬件H264(开源板子和原理给个精华) » 2021-05-20 14:01:37

这个显示效果怎么怪怪的,是屏幕显示问题还是摄像问题,或者是软件引起?、

#48 Re: 全志 SOC » VCC_DRAM电压正常2.4v,SVREF分压电压为何不正常? » 2020-05-30 23:21:08

被芯片拉低了,系统程序运行后,即可恢复电压。
建议使用1%的紧密电阻分压作参考电压,看你这两个4.7K,十有八九是普通电阻。

#49 Re: 技术人生/软件使用技巧/破解经验/技术吐槽/灌水 » 看看电子厂打工仔得过敏性鼻炎的多不多! » 2020-05-30 23:12:39

老鼻炎了,工厂呆过,以前没把两者联系起来,以为是天气原因以及个体差异

#50 Re: 全志 SOC » Tiny200 SPINAND固件分享 » 2020-05-30 23:09:18

网盘失效过快,这么快就不能失联了

#51 Re: ST/STM8/STM8S/STM8L » 请大家推荐一款 5V转3.3V的 低功耗LDO吗? » 2020-05-30 23:02:55

夜空中最亮的灯 说:

一直用的rt9013之类的,功率大的话用哪个叫lm1085,电流能到3a

LM1085静态电流也大,mA级;
低功耗应该uA级,MD7601,ME6118电流可达1A;
另有MD7533之类的小电流。
楼主太笼统,没有讲明具体要求,所以很难具体到位推荐

我们一直给STM用AP2121-3.3,很稳定。

#53 Re: 全志 SOC » 全志F1C200S原理图+PCB(公版) » 2020-05-30 22:55:07

cnicfhnui 说:

自己画的?还是全志提供的,全志的资料全志官网为什么都没有,好像都是第三方做板子的人提供的,官网连个芯片PDF都没有,一直想不通,是通过什么渠道才能获得官网的资料,哪个大神解释一下呗?

看PCB,应该是全志官方出品的。
全志官网不提供资料,也不对个人与小公司提供技术支持。
要是你是个人或小公司,他们就不理睬你了。

#54 Re: 全志 SOC » 全志F1C200S原理图+PCB(公版) » 2020-05-30 21:25:50

老版本的Orcad打不开,用什么版本可以?
